申请日 2020.03.13
公开（公告）日 2020.12.15
IPC分类号 C02F9/04; C02F103/34; C02F101/32
摘要
一种煤化工废水净化装置，本实用新型涉及废水处理设备技术领域；箱体外部的左右两侧均固定有支撑板，支撑板上均固定有安装箱，安装箱的后侧壁上固定有正反转电机，正反转电机的输出轴上设有绕线盘，绕线盘的中心轴前端旋设在安装箱的前侧壁上，绕线盘上均绕设有活动线，活动线穿过安装箱的上侧壁后，均与支撑轮相贴合设置，所述的支撑轮均通过铰接座旋接在箱体的外侧壁上，活动线的另一端穿过箱体的侧壁后，与箱体内部的固定板相连接，左右两侧的固定板之间固定有网板，固定板的外侧均利用连接杆与滑块相连接固定，对煤化工废水中的油污进行吸附处理，预处理后，再将污水进行净化消毒，操作简单，实用性更强。
权利要求书

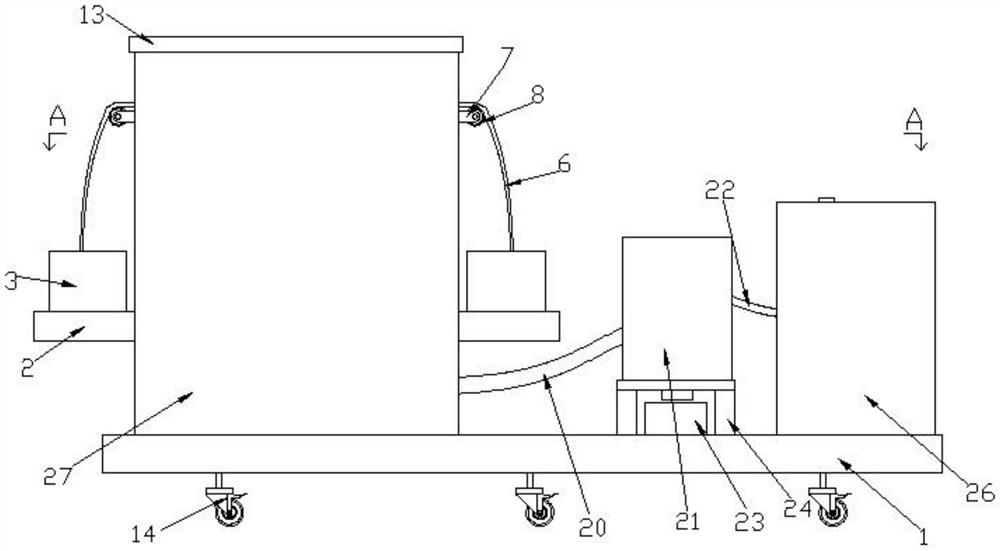

1.一种煤化工废水净化装置，它包含底座(1)、箱体(27)和净化箱(26)，底座(1)的左侧固定有箱体(27)，箱体(27)的上侧壁为开口式结构，底座(1)的右侧固定有净化箱(26)，其特征在于：它还包含支撑板(2)、正反转电机(5)、绕线盘(4)、固定板(9)、超滤膜(17)、支撑轮(8)、铰接座(7)、滑块(11)、气浮沉淀一体机(21)和输出管(22)，所述的箱体(27)外部的左右两侧均固定有支撑板(2)，支撑板(2)上均固定有安装箱(3)，安装箱(3)的后侧壁上固定有正反转电机(5)，正反转电机(5)的输出轴上设有绕线盘(4)，绕线盘(4)的中心轴前端旋设在安装箱(3)的前侧壁上，绕线盘(4)上均绕设有活动线(6)，活动线(6)穿过安装箱(3)的上侧壁后，均与支撑轮(8)相贴合设置，所述的支撑轮(8)均通过铰接座(7)旋接在箱体(27)的外侧壁上，活动线(6)的另一端穿过箱体(27)的侧壁后，与箱体(27)内部的固定板(9)相连接，左右两侧的固定板(9)之间固定有网板(18)，固定板(9)的外侧均利用连接杆(10)与滑块(11)相连接固定，箱体(27)内部的左右两侧壁上均开设有滑槽(19)，滑块(11)上下滑动设置在滑槽(19)中，所述的网板(18)上设有超滤膜(17)，固定板(9)的前后两侧均固定有卡勾(28)，超滤膜(17)的四角均与卡勾(28)相连接，所述的箱体(27)与净化箱(26)之间的底座(1)上设有气浮沉淀一体机(21)，气浮沉淀一体机(21)的输入端利用输入管(20)与箱体(27)相连接，气浮沉淀一体机(21)的出水端利用输出管(22)与净化箱(26)相连接，净化箱(26)的上侧壁上开设有开口，开口中嵌设有密封塞(25)，所述的正反转电机(5)和气浮沉淀一体机(21)均与外部电源相连接。
2.根据权利要求1所述的一种煤化工废水净化装置，其特征在于：所述的箱体(27)上活动盖设有盖板(13)，盖板(13)底面的左右两侧均固定有限位柱(15)，箱体(27)的左右两侧均开设有限位孔(16)，限位柱(15) 活动插设在限位孔(16)中，盖板(13)的中间开设有倒入口(12)。
3.根据权利要求1所述的一种煤化工废水净化装置，其特征在于：所述的底座(1)的中间固定有支架(24)，气浮沉淀一体机(21)固定设在支架(24)上，支架(24)下方的底座(1)上设有收集箱(23)，气浮沉淀一体机(21)的出污端穿过支架(24)后，悬设在收集箱(23)的上方。
4.根据权利要求1所述的一种煤化工废水净化装置，其特征在于：所述的净化箱(26)内部的左侧壁上固定有电机(29)，电机(29)的输出轴上连接有旋转轴(30)，旋转轴(30)的另一端旋设在净化箱(26)的右侧壁上，所述的电机(29)与外部电源相连接。
5.根据权利要求1所述的一种煤化工废水净化装置，其特征在于：所述的底座(1)的底面固定有数个滚轮(14)。
说明书
一种煤化工废水净化装置
技术领域
本实用新型涉及废水处理设备技术领域，具体涉及一种煤化工废水净化装置。
背景技术
随着工业的发展和进步，煤化工的工业发展也越来越迅速，在煤化工发展的过程中，会产生大量煤化工业废水，这些废水都需要经过合理的处理及净化，经过检测后达到标准，才能够排放出去，现有技术中的煤化工废水的处理大多是将废水直接排放到废水净化器械中，对废水进行处理，没有对废水进行预处理，除油污等杂质，导致器械内部的管道堵塞，检修繁琐，还有一些除油装置，利用管道吸取余油，这种余油处理方式，吸收不充分，废水内依然夹杂油污，而且操作繁琐，使用不便，浪费人力物力，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种设计合理、使用方便的煤化工废水净化装置，对煤化工废水中的油污进行吸附处理，预处理后，再将污水进行净化消毒，操作简单，节约人力物力，使用便捷，实用性更强。
为实现上述目的，本实用新型采用的技术方案是：它包含底座、箱体和净化箱，底座的左侧固定有箱体，箱体的上侧壁为开口式结构，底座的右侧固定有净化箱，它还包含支撑板、正反转电机、绕线圈、固定板、超滤膜、支撑轮、铰接座、滑块、气浮沉淀一体机和输出管，所述的箱体外部的左右两侧均固定有支撑板，支撑板上均固定有安装箱，安装箱的后侧壁上固定有正反转电机，正反转电机的输出轴上设有绕线盘，绕线盘的中心轴前端旋设在安装箱的前侧壁上，绕线盘上均绕设有活动线，活动线穿过安装箱的上侧壁后，均与支撑轮相贴合设置，所述的支撑轮均通过铰接座旋接在箱体的外侧壁上，活动线的另一端穿过箱体的侧壁后，与箱体内部的固定板相连接，左右两侧的固定板之间固定有网板，固定板的外侧均利用连接杆与滑块相连接固定，箱体内部的左右两侧壁上均开设有滑槽，滑块上下滑动设置在滑槽中，所述的网板上设有超滤膜，固定板的前后两侧均固定有卡勾，超滤膜的四角均与卡勾相连接，所述的箱体与净化箱之间的底座上设有气浮沉淀一体机，气浮沉淀一体机的输入端利用输入管与箱体相连接，气浮沉淀一体机的出水端利用输出管与净化箱相连接，净化箱的上侧壁上开设有开口，开口中嵌设有密封塞，所述的正反转电机和气浮沉淀一体机均与外部电源相连接。
进一步地，所述的箱体上活动盖设有盖板，盖板底面的左右两侧均固定有限位柱，箱体的左右两侧均开设有限位孔，限位柱活动插设在限位孔中，盖板的中间开设有倒入口。
进一步地，所述的底座的中间固定有支架，气浮沉淀一体机固定设在支架上，支架下方的底座上设有收集箱，气浮沉淀一体机的出污端穿过支架后，悬设在收集箱的上方。
进一步地，所述的净化箱内部的左侧壁上固定有电机，电机的输出轴上连接有旋转轴，旋转轴的另一端旋设在净化箱的右侧壁上，所述的电机与外部电源相连接。
进一步地，所述的底座的底面固定有数个滚轮。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种煤化工废水净化装置，对煤化工废水中的油污进行吸附处理，预处理后，再将污水进行净化消毒，操作简单，节约人力物力，使用便捷，实用性更强，本实用新型具有设置合理，制作成本低等优点。
发明人 （陈娟;刘儒;刘崇涛;刘喆;刘元;闫秦生;）
