申请日 20200415
公开（公告）日 20201215
IPC分类号 C02F1/46; C02F103/30
摘要
本实用新型公开了一种印染废水的电化学处理装置，包括处理箱、n形结构架和出水管，所述处理箱顶部通过螺栓固定有驱动电机且驱动电机底部输出轴通过连接套连接有搅拌杆，所述驱动电机一侧设置有脉冲电源，所述处理箱顶部一端套设有正极棒且处理箱顶部另一端套设有负极棒，所述负极棒和正极棒顶端均套设有防护套，所述负极棒和正极棒外侧均套设有T形刮套且T形刮套顶部通过螺栓固定有n形结构架。本实用新型与传统的化学凝聚相比，材料消耗要少一半，且无需笨砚的加药设施，同时降低了电耗、铁耗，污水色度除率高，适合被广泛推广和使用。
权利要求书

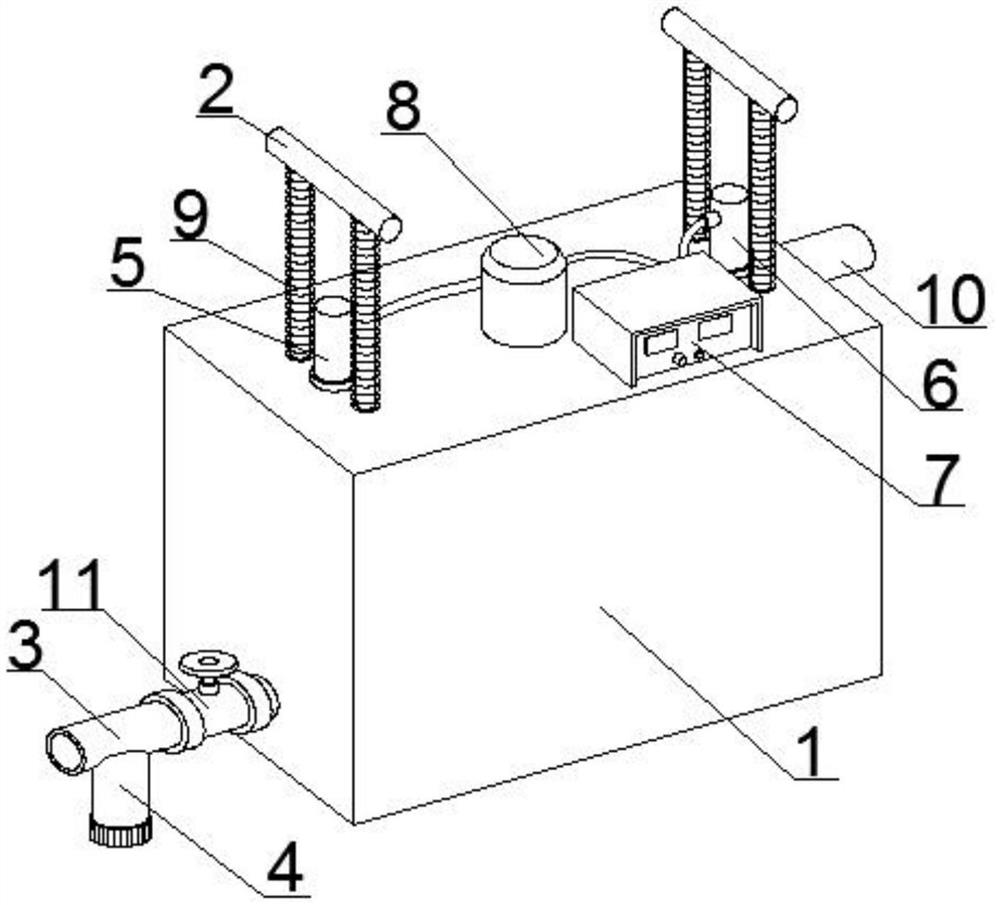

1.一种印染废水的电化学处理装置，包括处理箱(1)、n形结构架(2)和出水管(3)，其特征在于：所述处理箱(1)顶部通过螺栓固定有驱动电机(8)且驱动电机(8)底部输出轴通过连接套连接有搅拌杆(12)，所述驱动电机(8)一侧设置有脉冲电源(7)，所述处理箱(1)顶部一端套设有正极棒(5)且处理箱(1)顶部另一端套设有负极棒(6)，所述负极棒(6)和正极棒(5)顶端均套设有防护套(13)，所述负极棒(6)和正极棒(5)外侧均套设有T形刮套(15)且T形刮套(15)顶部通过螺栓固定有n形结构架(2)，所述n形结构架(2)外侧套设有压缩弹簧(9)，所述处理箱(1)一端焊接有连接管(16)且连接管(16)一端通过螺纹槽连接有出水阀门(11)，所述出水阀门(11)一端通过螺纹槽连接有出水管(3)且出水管(3)底部焊接有排杂管(4)，所述出水管(3)和排杂管(4)内部通过卡槽固定有不锈钢过滤网(17)。
2.根据权利要求1所述的一种印染废水的电化学处理装置，其特征在于：所述正极棒(5)为硅基材料制成且负极棒(6)为石墨烯材料制成，所述正极棒(5)和负极棒(6)外侧一端均套设有密封套(14)且密封套(14)位于处理箱(1)顶部。
3.根据权利要求1所述的一种印染废水的电化学处理装置，其特征在于：所述搅拌杆(12)位于处理箱(1)内部，所述脉冲电源(7)的电流输出端通过电源线与正极棒(5)和负极棒(6)电流输入端连接。
4.根据权利要求1所述的一种印染废水的电化学处理装置，其特征在于：所述n形结构架(2)贯穿处理箱(1)，所述压缩弹簧(9)位于处理箱(1)顶部。
5.根据权利要求1所述的一种印染废水的电化学处理装置，其特征在于：所述处理箱(1)一端焊接有进水管(10)，所述排杂管(4)底部通过螺纹槽连接有盛杂底座(18)。
说明书
一种印染废水的电化学处理装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种印染废水的电化学处理装置。
背景技术
在造纸、纺织生产厂的制造、生产过程中，会产生大量废水，这些废水直接排出后会严重影响周围环境，需要这些印染废水进行处理后才能排放。
专利号CN201520564788.9的公布了一种印染废水电化学处理装置，本装置采用脉冲电化学法，可以影响电极过程中液相传质、双电层的电容效应、吸附和脱附现象等，能大幅度地提高废水处理效率，减缓电极结垢钝化现象。
上述印染废水电化学处理装置不足之处在于：1、结构简单、废水处理效率底、消耗高，2、不具备清理功能，不方便对正极棒和负极棒进行清理，为此，我们提出一种印染废水的电化学处理装置。
实用新型内容
本实用新型的主要目的在于提供一种印染废水的电化学处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种印染废水的电化学处理装置，包括处理箱、n形结构架和出水管，所述处理箱顶部通过螺栓固定有驱动电机且驱动电机底部输出轴通过连接套连接有搅拌杆，所述驱动电机一侧设置有脉冲电源，所述处理箱顶部一端套设有正极棒且处理箱顶部另一端套设有负极棒，所述负极棒和正极棒顶端均套设有防护套，所述负极棒和正极棒外侧均套设有T形刮套且T形刮套顶部通过螺栓固定有n形结构架，所述n形结构架外侧套设有压缩弹簧，所述处理箱一端焊接有连接管且连接管一端通过螺纹槽连接有出水阀门，所述出水阀门一端通过螺纹槽连接有出水管且出水管底部焊接有排杂管，所述出水管和排杂管内部通过卡槽固定有不锈钢过滤网。
进一步地，所述正极棒为硅基材料制成且负极棒为石墨烯材料制成，所述正极棒和负极棒外侧一端均套设有密封套且密封套位于处理箱顶部。
进一步地，所述搅拌杆位于处理箱内部，所述脉冲电源的电流输出端通过电源线与正极棒和负极棒电流输入端连接。
进一步地，所述n形结构架贯穿处理箱，所述压缩弹簧位于处理箱顶部。
进一步地，所述处理箱一端焊接有进水管，所述排杂管底部通过螺纹槽连接有盛杂底座。
与现有技术相比，本实用新型具有如下有益效果：
1.通过设置脉冲电源、正极棒和负极棒，人员使用管道将脉冲电源和驱动电机与外部电源连接，使用管道将进水管与废水排水口连接，废水从进水管流进处理箱内部后，人员打开脉冲电源给予正极棒和负极棒输出脉冲电压或脉冲电流，由正极棒和负极棒对处理箱内部废水进行处理，由脉冲电源提供脉冲电压或脉冲电流，方便控制，降低电量损耗，硅基材料制成的正极棒，具有高比容量、高功率特性和长循环寿命的优点，石墨烯材料制成的负极棒，具有电传导能力强，防腐性能好，可以降低电能传输中的损耗，人员打开驱动电机带动搅拌杆转动，对处理箱内部废水进行搅拌，提高废水处理效率，与传统的化学凝聚相比，材料消耗较低，且无需添加辅助药剂。
2.通过设置n形结构架、T形刮套和排杂管，人员下压搅拌杆带动T形刮套下移，可以对正极棒和负极棒外侧进行清刮，能将正极棒和负极棒外侧废水处理产生的污垢清理掉，提高正极棒和负极棒的使用寿命，松开n形结构架后，压缩弹簧可以推动n形结构架及其底部的T形刮套上移，进行快速复位，清理下的污垢随污水流进出水管内，污垢被出水管内的不锈钢过滤网过滤下来，落至排杂管内，人员打开盛杂底座可以对排杂管内的污垢进行清理。
发明人 （姚志庆;缪陈荣;）
