申请日 2020.03.30
公开（公告）日 2020.12.15
IPC分类号 B08B3/02; B08B1/00; B08B13/00; B01D29/03; A01K31/04
摘要
本实用新型公开了蛋鸡养殖舍清洁用水技术领域，具体为:一种蛋鸡养殖舍清洁废水收集回用装置，其特征在于：包括清洁装置主体、清洁装置操控杆，所述的清洁装置主体设置有清洁装置吸水扣盒、吸水扣盒滤网、清洁装置前部毛刷、清洁装置后部毛刷、清洁装置喷水头，所述的清洁装置操控杆之上设置有射流器、射流器负压吸水管、供水管，通过供水管的供水流经射流器提供清洁水，所述的射流器采用公知标准配件，利用它的有水流通过时有吸口产生负压，对清洁装置喷水头产生的清洁用水进行过滤吸收二次利用，本实用新型专利做到了蛋鸡养殖舍的喷水、毛刷清洁、过滤回收二次利用一体同步单人完成，实现了一种蛋鸡养殖舍清洁废水收集回用装置的实用目的。
权利要求书
1.一种蛋鸡养殖舍清洁废水收集回用装置，其特征在于：包括清洁装置主体(1)、清洁装置操控杆(2)，所述的清洁装置主体(1)内设置清洁装置吸水扣盒(11)及清洁装置喷水头(20)清洁装置前部毛刷(17)、清洁装置后部毛刷(19)，进行喷水、吸水及清洁。
2.根据权利要求1所述的一种蛋鸡养殖舍清洁废水收集回用装置，其特征在于：所述清洁装置操控杆(2)之上设置有射流器(21).利用射流器负压吸水管(23)吸水二次回用。
说明书
一种蛋鸡养殖舍清洁废水收集回用装置
技术领域
本实用新型涉及蛋鸡养殖舍清洁废水行业领域，具体为一种蛋鸡养殖舍清洁废水收集回用装置。
背景技术
目前市场蛋鸡养殖舍清洁公知技术，采用的是冲洗、刷洗单独工作使用，且产生清洁水单独处理，各项工作无法单人同步进行，工作强度大用时长，蛋鸡养殖舍清洁工作属经常性工作，目前的使用方式极不利于蛋鸡养殖舍清洁工作的实施。
实用新型内容
本实用新型的目的在于提供一种蛋鸡养殖舍清洁废水收集回用装置，以解决上述背景技术中提出的问题。

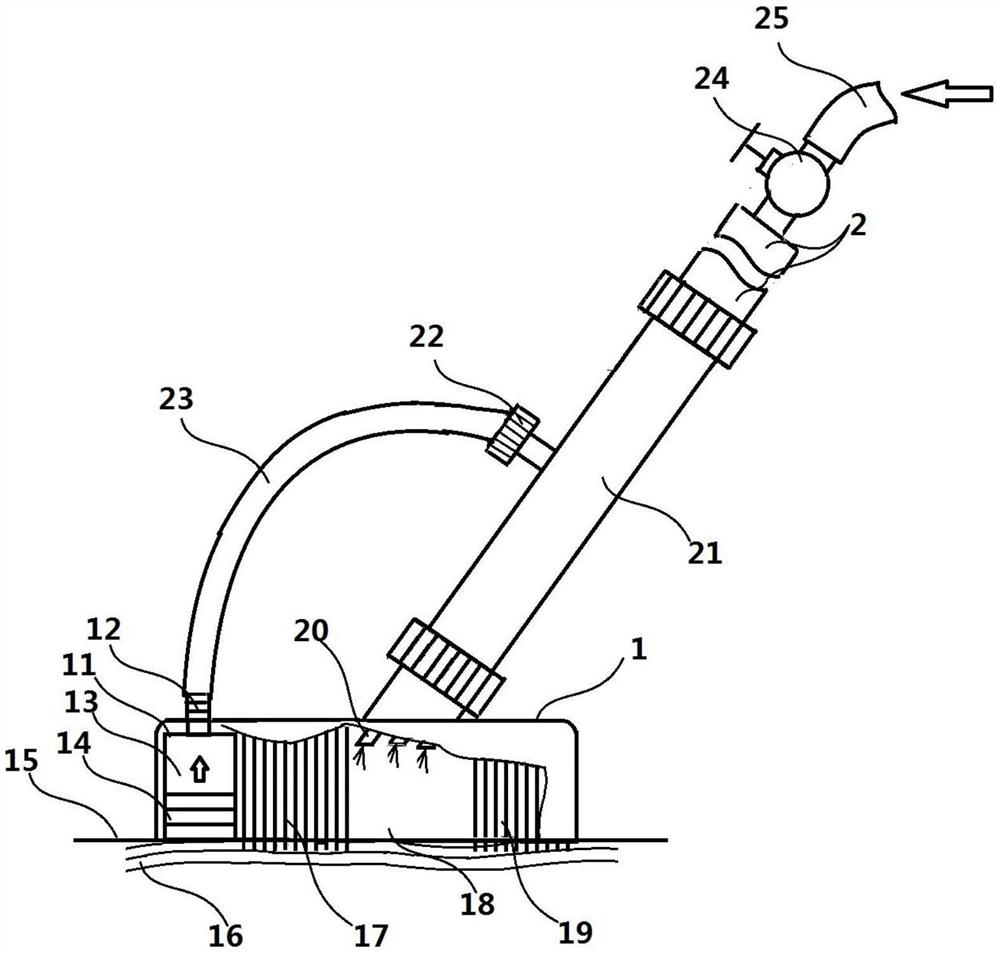

为实现上述目的，本实用新型提供如下技术方案：一种蛋鸡养殖舍清洁废水收集回用装置，它是由：清洁装置主体、清洁装置操控杆、清洁装置吸水扣盒、吸水扣盒回水管、吸水扣盒空间、吸水扣盒滤网、吸水平面、清洁废水、清洁装置前部毛刷、清洁装置供水区、清洁装置后部毛刷、清洁装置喷水头、射流器、射流器负压吸水管头、射流器负压吸水管、清洁装置操控杆控水阀、供水管组成，其特征在于：包括清洁装置主体、清洁装置操控杆，所述的清洁装置主体设置有清洁装置吸水扣盒内设置有吸水扣盒滤网用于清洁用水的过滤，清洁装置前部毛刷及清洁装置后部毛刷用于清理用，清洁装置喷水头用于清洁水的提供，所述的清洁装置操控杆之上设置有公知标准射流器，射流器负压吸水管用于清洁装置吸水扣盒的吸水扣盒回水管产生负压吸水效果，其设置的供水管提供清洁用水，目的是通过供水管的供水流经射流器产生负压吸水并提供清洁水，所述的射流器采用公知标准配件，利用它的有水流通过时有吸口产生负压的特性，同步产生的清洁装置喷水头产生的清洁用水进行负压过滤吸收二次利用，清洁工作用时用工省且节省用水。
通过上述技术方案，本实用新型专利做到了蛋鸡养殖舍经常性工作的喷水、毛刷清洁、过滤回收二次利用一体同步单人完成，实现了一种蛋鸡养殖舍清洁废水收集回用装置的实用目的。
优选的，所述的清洁装置主体内设置清洁装置吸水扣盒及清洁装置喷水头清洁装置前部毛刷、清洁装置后部毛刷，进行喷水、吸水及清洁。
通过上述技术方案，目的是一体化组成单人操控完成实现了同步进行清洁喷水、吸水二次回用及前后毛刷清洁。
优选的，所述清洁装置操控杆之上设置有射流器.利用射流器负压吸水管吸水二次回用。
通过上述技术方案，目的是利用射流器产生的过水负压进行吸收二次回收利用。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，功能多样单人操控，清洁工作用时用工省且节省用水。
发明人 （伏圣鑫;孙伟;邵长军;崔欣;丁惠东;）
