申请日 2020.04.20
公开（公告）日 2020.12.15
IPC分类号 C02F1/78; B08B9/087; B08B9/093; C02F103/30
摘要
本实用新型属于水处理领域，具体涉及一种自清洁的废水处理装置。本实用新型所述废水处理装置，是通过在反应罐盖上设置底座和升降装置，来控制转轴的升降，通过转轴的升降能够完成刷头和条刷在反应罐体内部的全方位刷洗，从而完成反应罐内部的自清洁工作，并且喷头可以在清洁过程中对反应罐体内部进行冲洗，清洗完毕后污水从反应罐体底部的排污口排出，防止污水对出水口的污染；在平时对废水进行处理时，转轴上可拆卸连接催化剂载体，能够提高臭氧氧化废水的氧化效率，处理完成的废水从反应罐体侧壁的出水口排出，进行下一步水处理。
权利要求书

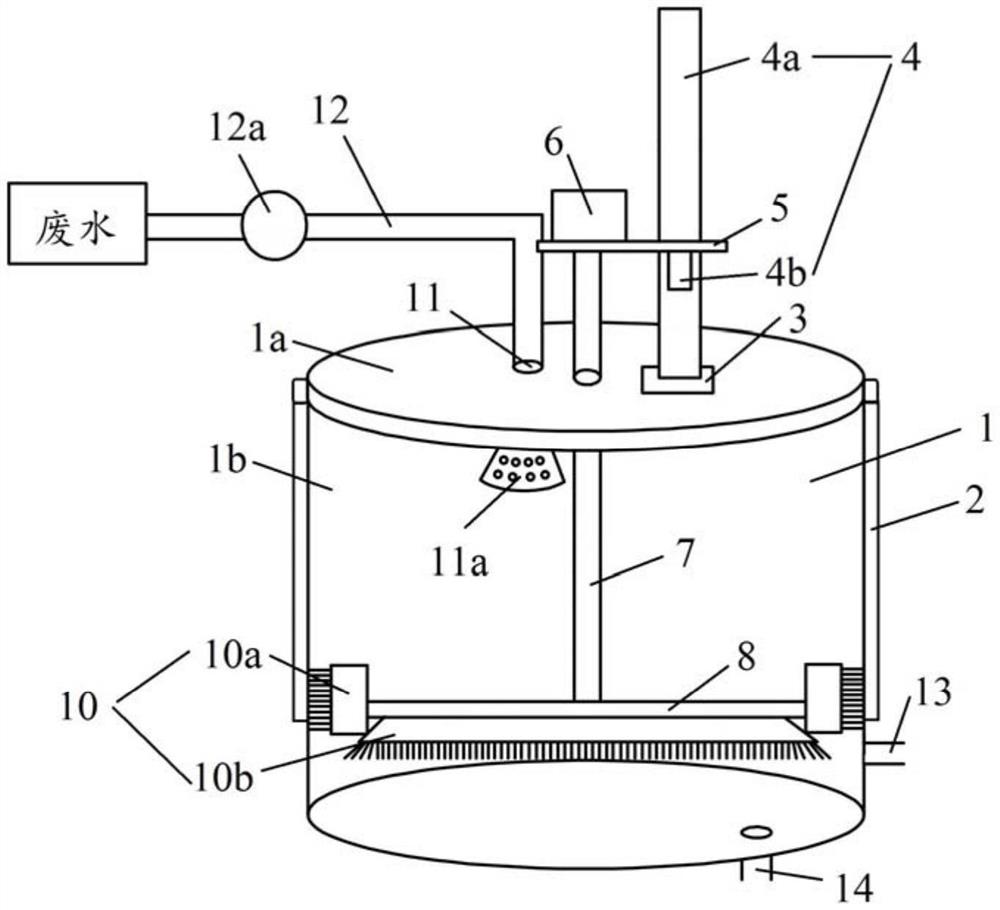

1.一种自清洁的废水处理装置，包括反应罐(1)，其特征在于，所述反应罐(1)包括反应罐盖(1a)和反应罐体(1b)，所述反应罐盖(1a)和反应罐体(1b)之间为可拆卸连接，所述反应罐盖(1a)上设置底座(3)，所述底座(3)上设置升降装置(4)，所述升降装置(4)包括升降杆(4a)和升降控制装置(4b)，所述升降杆(4a)上设置支撑座(5)，所述支撑座(5)上设置电机(6)，所述电机(6)的输出轴上设置有伸入反应罐内的转轴(7)，所述转轴(7)的长度大于或等于反应罐(1)的高度，所述转轴(7)伸入反应罐(1)内的一端上可拆卸连接有搅拌桨(8)和催化剂载体(9)，所述搅拌桨(8)上可拆卸连接有清洗装置(10)，所述清洗装置(10)包括刷头(10a)和条刷(10b)，所述反应罐盖(1a)上设置进水口(11)，所述进水口(11)通过导管(12)连通接收外部废水，所述反应罐体(1b)侧壁设置出水口(13)。
2.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述反应罐盖(1a)和反应罐体(1b)之间安装有液压杆(2)。
3.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述升降控制装置(4b)为控制支撑座(5)升降的装置。
4.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述搅拌桨(8)包括一字型和十字形。
5.根据权利要求1或4所述一种自清洁的废水处理装置，其特征在于，所述刷头(10a)安装在搅拌桨(8)的端部，且刷头对应于反应罐体(1b)的侧壁配合设置，所述条刷(10b)安装在搅拌桨(8)的桨体上，且条刷对应于反应罐体(1b)的底壁配合设置。
6.根据权利要求5所述一种自清洁的废水处理装置，其特征在于，所述搅拌桨为一字型时，所述刷头(10a)安装在搅拌桨(8)的两端。
7.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述搅拌桨(8)在安装刷头(10a)后，刷头(10a)能够触碰反应罐体(1b)内部。
8.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述导管(12)上安装有压力阀(12a)。
9.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述进水口(11)可拆卸安装喷头(11a)。
10.根据权利要求1所述一种自清洁的废水处理装置，其特征在于，所述反应罐体(1b)底部设置排污口(14)。
说明书
一种自清洁的废水处理装置
技术领域
本实用新型属于水处理领域，特别涉及一种自清洁的废水处理装置。
背景技术
我国纺织印染废水占工业废水排放量的10％以上，是用水和工业废水排放大户。印染废水中含有纤维原料木身的夹带物以及加工过程中实用的浆料、油剂、染料和化学助剂等，具有生化耗氧量高、难生物降解、水量大、有机污染物含量高、色度深、碱性大、水质变化大等特点，属于难处理工业废水。在环境日益恶化的今天，印染废水的综合处理已成为一个迫切需要解决的问题。因此，污废水过滤与净化处理系统广泛应用于社会生产和生活的各个方面。
臭氧具有极强的氧化能力，其在水中的氧化还原电位仅次于氟而第二位。利用臭氧氧化作用，初步氧化分解水中的一部分简单的有机物及其还原性物质，使之变为CO2和H2O，产物绿色环保；同时臭氧氧化能使水中难以生物降解的大分子有机物，如天然有机物断链、开环、氧化成短链的小分子有机物或分子的某些基团被改变从而使原来不能生物降解的有机物转化成可降解的有机物，减少大分子极性污染物BOD浓度；臭氧氧化可有效去除水中的酚、氰、硫、铁、锰，并能脱色、除嗅和味、杀藻以及杀菌消除病毒等。因此臭氧氧化广泛应用于废水处理领域。
但在臭氧氧化装置中，废水仍然具有一定的固体杂质，以及在氧化过程中可能产生的絮状物等物质，会粘附在装置上或沉淀在装置底部，时间长后会降低臭氧氧化装置的氧化效果，并且减少臭氧氧化装置的寿命，同时在清洗时较为困难费劲，因此急需一种可以自清洁的并且可以高效进行臭氧氧化装置的废水处理装置。
实用新型内容
本实用新型的目的在于解决现有技术问题的不足，提供一种自清洁的废水处理装置。
为了实现上述实用新型目的，本实用新型提供以下技术方案：
一种自清洁的废水处理装置，包括反应罐，所述反应罐包括反应罐盖和反应罐体，所述反应罐盖和反应罐体之间为可拆卸连接，所述反应罐盖上设置底座，所述底座上设置升降装置，所述升降装置包括升降杆和升降控制装置，所述升降杆上设置支撑座，所述支撑座上设置电机，所述电机的输出轴上设置有伸入反应罐内的转轴，所述转轴的长度大于或等于反应罐的高度，所述转轴伸入反应罐内的一端上可拆卸连接有搅拌桨和催化剂载体，所述搅拌桨上可拆卸连接有清洗装置，所述清洗装置包括刷头和条刷，所述反应罐盖上设置进水口，所述进水口通过导管连通接收外部废水，所述反应罐体侧壁设置出水口。
优选的，所述反应罐盖和反应罐体之间安装有液压杆，在打开反应罐盖后，反应罐盖能够在液压杆的支撑下固定在空中，方便操作人员更换刷头或催化剂载体。
优选的，所述升降控制装置为控制支撑座升降的装置，包括按钮、手摇杆、液压杆或支撑座的可拆卸固定装置，所述支撑座的可拆卸固定装置为可拆卸的固定支撑座的装置，包括螺纹固定。
优选的，所述搅拌桨包括一字型和十字形。
优选的，所述刷头安装在搅拌桨的端部，且刷头对应于反应罐体的侧壁配合设置，所述条刷安装在搅拌桨的桨体上，且条刷对应于反应罐体的底壁配合设置。
优选的，所述搅拌桨为一字型时，所述刷头安装在搅拌桨的两端。
优选的，所述搅拌桨在安装刷头后，刷头能够触碰反应罐体内部。
优选的，所述导管上安装有压力阀。
优选的，所述进水口可拆卸安装喷头，可以在清洗反应罐体内部的时候利用废水进行冲洗。
优选的，所述反应罐体底部设置排污口，清洗反应罐后的污水从此处排出。
本实用新型与现有技术相比，其有益效果主要体现在：本实用新型所述一种自清洁的废水处理装置，通过在反应罐盖上设置底座和升降装置，能够控制转轴的升降，通过转轴的升降能够完成刷头和条刷在反应罐体内部的全方位刷洗，从而完成反应罐内部的自清洁工作，并且喷头可以在清洁过程中对反应罐体内部进行冲洗，清洗完毕后污水从反应罐体底部的排污口排出，防止污水对出水口的污染；同时，转轴上可拆卸连接催化剂载体，能够提高臭氧氧化废水的氧化效率，处理完成的废水从反应罐体侧壁的出水口排出，进行下一步水处理。
发明人 （倪华钢;徐莉群;）
