申请日 20200518
公开（公告）日 20201215
IPC分类号 C02F9/10; B01D9/02
摘要
本实用新型公开的属于蒸发结晶装置领域的一种组合式含盐废水蒸发结晶装置，包括预处理箱，预处理箱左端固定连接废水输送管，预处理箱右端通过输送管固定连接泵体，泵体通过输送管固定连接PH调节箱，PH调节箱右端通过输送管固定连接蒸发箱，蒸发箱顶端设有电机，电机固定连接旋转轴，旋转轴固定连接支架，支架固定连接离心筒，该种组合式含盐废水蒸发结晶装置，在使用的时候，设有预处理箱，对含盐废水进行预处理，除去含盐废水内的漂浮物和大颗粒物品，设有PH调节箱对含盐废水的PH进行调节，以便蒸发结晶，蒸发区内腔设有离心筒可对含盐废水进行离心处理，使结晶物更快的出线，且设有结晶区对含盐废水进行蒸发结晶处理。
权利要求书

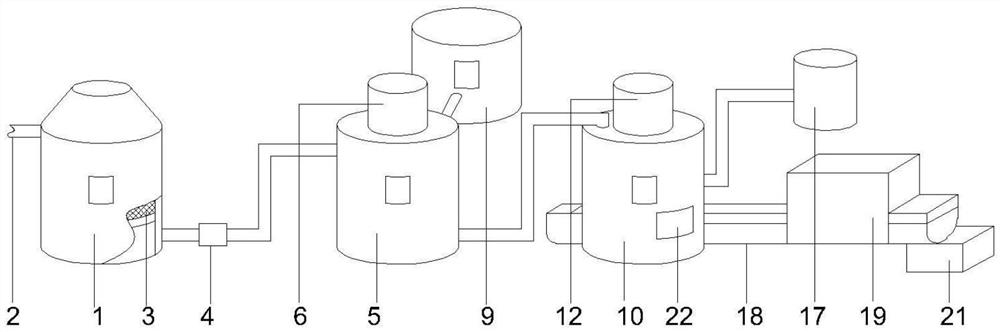

1.一种组合式含盐废水蒸发结晶装置，包括预处理箱(1)，其特征在于：所述预处理箱(1)左端固定连接废水输送管(2)，所述预处理箱(1)内腔设有过滤层(3)，所述预处理箱(1)右端通过输送管固定连接泵体(4)，所述泵体(4)通过输送管固定连接PH调节箱(5)，所述PH调节箱(5)顶端设有驱动电机(6)，所述驱动电机(6)固定连接输出轴(7)，所述输出轴(7)固定连接搅拌叶片(8)，所述PH调节箱(5)通过药液输送管固定连接PH调节药箱(9)，所述PH调节箱(5)右端通过输送管固定连接蒸发箱(10)，所述蒸发箱(10)内壁设有加热层(11)，所述蒸发箱(10)顶端设有电机(12)，所述电机(12)固定连接旋转轴(13)，所述旋转轴(13)固定连接支架(14)，所述支架(14)固定连接离心筒(15)，所述离心筒(15)侧壁固定设有通孔(16)，所述蒸发箱(10)右侧通过输送管固定连接冷凝箱(17)，所述蒸发箱(10)内腔底端设有螺旋输送机(18)，所述螺旋输送机(18)贯穿结晶区(19)，所述结晶区(19)内腔顶端设有加热板(20)，所述螺旋输送机(18)右端通过输送口连接储存箱(21)，所述蒸发箱(10)前端设有控制面板(22)，所述泵体(4)、加热层(11)、螺旋输送机(18)、加热板(20)、电机(12)均与控制面板(22)电性连接。
2.根据权利要求1所述的一种组合式含盐废水蒸发结晶装置，其特征在于：所述螺旋输送机(18)设有螺旋芯轴、输送壳体、螺旋电机、减速器，且输送壳体上固定卡接透明密封壳，且螺旋芯轴两端固定套接轴承，且轴承固定连接输送壳体。
3.根据权利要求1所述的一种组合式含盐废水蒸发结晶装置，其特征在于：所述预处理箱(1)、PH调节箱(5)、PH调节药箱(9)、蒸发箱(10)均开有通槽安装钢化玻璃。
4.根据权利要求1所述的一种组合式含盐废水蒸发结晶装置，其特征在于：所述搅拌叶片(8)为三组叶片，且搅拌叶片(8)为流线型。
5.根据权利要求1所述的一种组合式含盐废水蒸发结晶装置，其特征在于：所述蒸发箱(10)和结晶区(19)顶端均固定安装温度检测棒。
6.根据权利要求1所述的一种组合式含盐废水蒸发结晶装置，其特征在于：所述通孔(16)为多组，且沿离心筒(15)中心线均匀分布。
说明书
一种组合式含盐废水蒸发结晶装置
技术领域
本实用新型涉及蒸发结晶装置领域，具体为一种组合式含盐废水蒸发结晶装置。
背景技术
含盐废水主要来自化工厂及石油和天然气的采集加工等，含盐废水的产生途径广泛，水量也逐年增加。去除含盐污水中的有机污染物对环境造成的影响至关重要，蒸发是指将溶液中的溶剂通过升温的方式让溶剂脱离溶质的过程，结晶是溶质聚合变为固体(晶体)的过程。
目前市面上的废水很多都很有盐，含盐废水的直接排放会造成环境和生态平衡的破坏，对我们的日常生活用水也会造成极大的破坏，很多的含盐废水蒸发结晶的处理过程较慢，且不是一体化装置，造成人员劳动力的加大，为此，我们提出了一种组合式含盐废水蒸发结晶装置。
实用新型内容
本实用新型的目的在于一种组合式含盐废水蒸发结晶装置，用于解决背景技术中提出我们的目前市面上的废水很多都很有盐，含盐废水的直接排放会造成环境和生态平衡的破坏，对我们的日常生活用水也会造成极大的破坏，很多的含盐废水蒸发结晶的处理过程较慢，且不是一体化装置，造成人员劳动力的加大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式含盐废水蒸发结晶装置，包括预处理箱，预处理箱左端固定连接废水输送管，预处理箱内腔设有过滤层，预处理箱右端通过输送管固定连接泵体，泵体通过输送管固定连接PH调节箱，PH调节箱顶端设有驱动电机，驱动电机固定连接输出轴，输出轴固定连接搅拌叶片，PH调节箱通过药液输送管固定连接PH调节药箱，PH调节箱右端通过输送管固定连接蒸发箱，蒸发箱内壁设有加热层，蒸发箱顶端设有电机，电机固定连接旋转轴，旋转轴固定连接支架，支架固定连接离心筒，离心筒侧壁固定设有通孔，蒸发箱右侧通过输送管固定连接冷凝箱，蒸发箱内腔底端设有螺旋输送机，螺旋输送机贯穿结晶区，结晶区内腔顶端设有加热板，螺旋输送机右端通过输送口连接储存箱，蒸发箱前端设有控制面板，泵体、加热层、螺旋输送机、加热板、电机均与控制面板电性连接。
优选的，螺旋输送机设有螺旋芯轴、输送壳体、螺旋电机、减速器，且输送壳体上固定卡接透明密封壳，且螺旋芯轴两端固定套接轴承，且轴承固定连接输送壳体。
优选的，预处理箱、PH调节箱、PH调节药箱、蒸发箱均开有通槽安装钢化玻璃。
优选的，搅拌叶片为三组叶片，且搅拌叶片为流线型。
优选的，蒸发箱和结晶区顶端均固定安装温度检测棒。
优选的，通孔为多组，且沿离心筒中心线均匀分布。
与现有技术相比，本实用新型的有益效果是：该种组合式含盐废水蒸发结晶装置，在使用的时候，设有预处理箱，对含盐废水进行预处理，除去含盐废水内的漂浮物和大颗粒物品，设有PH调节箱对含盐废水的PH进行调节，以便蒸发结晶，蒸发区内腔设有离心筒可对含盐废水进行离心处理，使结晶物更快的出线，且设有结晶区对含盐废水进行蒸发结晶处理。
发明人 （肖斌;陈秀山;刘立伟;）
