申请日 20200516
公开（公告）日 20201215
IPC分类号 C02F9/14
摘要
本实用新型涉及废水处理技术领域，尤其涉及一种环保型废水处理设备，包括集水池和处理池，所述集水池安装在处理池的一侧，处理池内从左至右依次设置有好氧池、厌氧池、沉淀池和消毒池，消毒池的一侧连接有排出管，且集水池与好氧池相连通，好氧池、厌氧池和沉淀池内均设置有抽水泵，所述沉淀池的内壁之间通过直线电机分别滑动设置有第一刮板和第二刮板，第一刮板和第二刮板的一侧侧壁均开设有与抽水泵相适配的凹槽，且凹槽的表面嵌有距离传感器，所述第一刮板和第二刮板的底壁均安装有多组刮刀。相比于现有技术，本实用新型为后期对沉淀池内的沉淀进行处理时提供了便利，也减轻了工作人员的工作量。
权利要求书

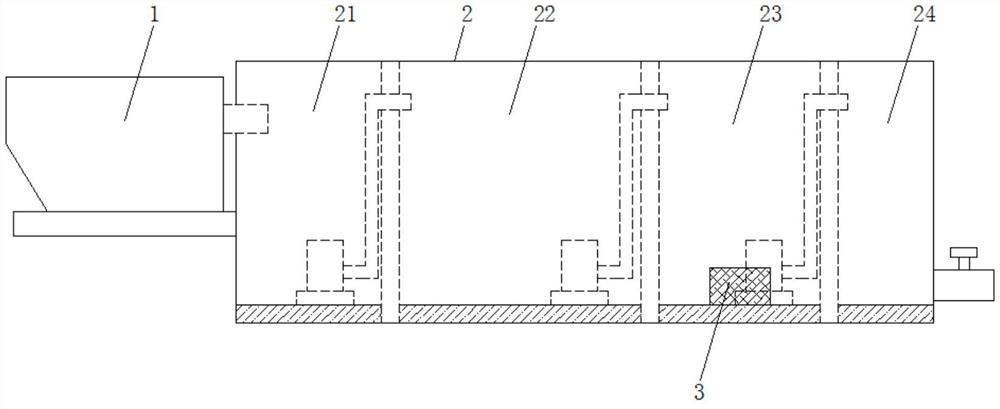

1.一种环保型废水处理设备，包括集水池(1)和处理池(2)，其特征在于，所述集水池(1)安装在处理池(2)的一侧，处理池(2)内从左至右依次设置有好氧池(21)、厌氧池(22)、沉淀池(23)和消毒池(24)，消毒池(24)的一侧连接有排出管，且集水池(1)与好氧池(21)相连通，好氧池(21)、厌氧池(22)和沉淀池(23)内均设置有抽水泵；
所述沉淀池(23)的内壁之间通过直线电机分别滑动设置有第一刮板(4)和第二刮板(5)，第一刮板(4)和第二刮板(5)的一侧侧壁均开设有与抽水泵相适配的凹槽，且凹槽的表面嵌有距离传感器(6)，所述第一刮板(4)和第二刮板(5)的底壁均安装有多组刮刀(7)。
2.根据权利要求1所述的一种环保型废水处理设备，其特征在于，所述处理池(2)的一侧侧壁焊有支板，集水池(1)焊在支板上。
3.根据权利要求1所述的一种环保型废水处理设备，其特征在于，所述沉淀池(23)的两侧在处理池(2)的外壁均通过螺栓安装有电机箱(3)，直线电机通过螺丝安装在电机箱(3)内。
4.根据权利要求1所述的一种环保型废水处理设备，其特征在于，所述处理池(2)的两侧外壁在其内部一侧均内置有密封圈(231)，直线电机的输出轴置于密封圈(231)的中间。
5.根据权利要求1所述的一种环保型废水处理设备，其特征在于，所述刮刀(7)由硬质塑料制作而成，且刮刀(7)的底端与沉淀池(23)的底壁相互接触。
说明书
一种环保型废水处理设备
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种环保型废水处理设备。
背景技术
随着我国经济的快速发展，生活水平不断提高，所带来的环境污染越来越严重，其中废水对环境存在极大危害，现有废水处理方式需对废水进行过滤沉淀处理，从而使废水中的杂质与污水分离，再经过消毒后进行排放。
在沉淀过程中，随着时间变久，会在沉淀池的底壁上黏附沉淀物，使得其不易被处理，影响后续废水的处理效果，因此亟需一种装置来解决所述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中的问题，而提出的一种环保型废水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保型废水处理设备，包括集水池和处理池，所述集水池安装在处理池的一侧，处理池内从左至右依次设置有好氧池、厌氧池、沉淀池和消毒池，消毒池的一侧连接有排出管，且集水池与好氧池相连通，好氧池、厌氧池和沉淀池内均设置有抽水泵；
所述沉淀池的内壁之间通过直线电机分别滑动设置有第一刮板和第二刮板，第一刮板和第二刮板的一侧侧壁均开设有与抽水泵相适配的凹槽，且凹槽的表面嵌有距离传感器，所述第一刮板和第二刮板的底壁均安装有多组刮刀。
优选的，所述处理池的一侧侧壁焊有支板，集水池焊在支板上。
优选的，所述沉淀池的两侧在处理池的外壁均通过螺栓安装有电机箱，直线电机通过螺丝安装在电机箱内。
优选的，所述处理池的两侧外壁在其内部一侧均内置有密封圈，直线电机的输出轴置于密封圈的中间。
优选的，所述刮刀由硬质塑料制作而成，且刮刀的底端与沉淀池的底壁相互接触。
相比于现有技术，本实用新型的有益效果是：
通过在沉淀池的底部两侧分别设置刮板，刮板的底部均匀安装有刮刀，刮刀与沉淀池的底壁接触，利用直线电机驱使其来回移动，从而对沉淀池底壁上黏附的沉淀物进行刮落，为后期对沉淀池内的沉淀进行处理时提供了便利，也减轻了工作人员的工作量。
发明人 （戴宾镇）
