申请日 2020.01.06
公开（公告）日 2020.12.15
IPC分类号 C02F1/52; B01F7/18; B01F15/00; B01F15/06; C02F101/14
摘要
本实用新型属于不锈钢废水处理技术领域，尤其为一种不锈钢废水资源化除氟装置，包括处理箱，所述处理箱的顶部内壁上开设有三个固定孔，三个固定孔内均焊接固定有圆管，所述处理箱的顶部焊接固定有第一电机，所述处理箱的顶部内壁上开设有转动孔，所述第一电机的输出轴延伸至处理箱内并焊接固定有搅拌轴，所述第一电机的输出轴和转动孔的内壁转动连接，所述搅拌轴的两侧均设有刮板，所述刮板和搅拌轴相互靠近的一侧设有同一个圆箱，所述圆箱的两侧内壁上均开设有滑孔，两个滑孔内分别滑动安装有第一连杆和第二连杆。本实用新型操作简单，使用方便，处理过程较短，提高了污水的处理效率。
权利要求书

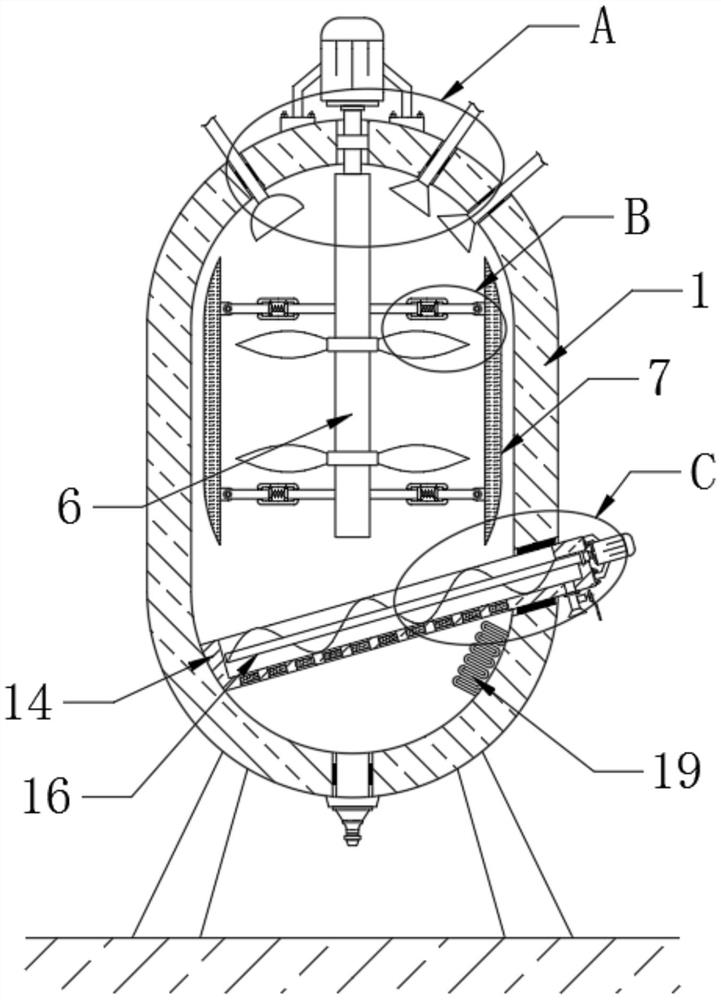

1.一种不锈钢废水资源化除氟装置，包括处理箱(1)，其特征在于：所述处理箱(1)的顶部内壁上开设有三个固定孔(2)，三个固定孔(2)内均固定安装有圆管(3)，所述处理箱(1)的顶部固定安装有第一电机(4)，所述处理箱(1)的顶部内壁上开设有转动孔(5)，所述第一电机(4)的输出轴延伸至处理箱(1)内并固定安装有搅拌轴(6)，所述第一电机(4)的输出轴和转动孔(5)的内壁转动连接，所述搅拌轴(6)的两侧均设有刮板(7)，所述刮板(7)和搅拌轴(6)相互靠近的一侧设有同一个圆箱(8)，所述圆箱(8)的两侧内壁上均开设有滑孔(9)，两个滑孔(9)内分别滑动安装有第一连杆(10)和第二连杆(20)，所述第一连杆(10)和第二连杆(20)相互靠近的一端均延伸至圆箱(8)内并固定安装有滑板(11)，两个滑板(11)相互靠近的一侧固定安装有同一个弹簧(12)，所述第二连杆(20)远离滑板(11)的一端延伸至对应的滑孔(9)外并和搅拌轴(6)固定连接，所述第一连杆(10)远离滑板(11)的一端延伸至对应的滑孔(9)外并与刮板(7)相铰接，所述处理箱(1)的一侧内壁上开设有安装孔(13)，所述安装孔(13)内固定安装有料斗(14)，所述料斗(14)的底端延伸至处理箱(1)内并和处理箱(1)的内壁固定连接，所述料斗(14)的顶部内壁上开设有圆孔(15)，所述圆孔(15)内转动安装有绞龙(16)，所述绞龙(16)和料斗(14)的底部内壁转动连接，所述料斗(14)的顶端延伸至安装孔(13)外并固定安装有第二电机(17)，所述绞龙(16)的顶端延伸至圆孔(15) 外并与第二电机(17)的输出轴固定连接，所述料斗(14)的底部内壁上开设有多个呈线性排列的滤孔(18)，所述处理箱(1)的底部内壁上固定安装有加热管(19)。
2.根据权利要求1所述的一种不锈钢废水资源化除氟装置，其特征在于：所述安装孔(13)内固定安装有密封圈，所述料斗(14)和密封圈的内壁固定连接。
3.根据权利要求1所述的一种不锈钢废水资源化除氟装置，其特征在于：圆箱(8)上的两个滑孔(9)内均固定安装有密封环，所述第一连杆(10)和第二连杆(20)分别和对应的密封环的内壁滑动连接。
4.根据权利要求1所述的一种不锈钢废水资源化除氟装置，其特征在于：所述处理箱(1)的底部内壁上开设有排水口。
5.根据权利要求1所述的一种不锈钢废水资源化除氟装置，其特征在于：所述滤孔(18)内固定安装有滤网。
6.根据权利要求1所述的一种不锈钢废水资源化除氟装置，其特征在于：所述料斗(14)的底部内壁上开设有排料孔，所述排料孔内固定安装有排料管，所述排料管的底端延伸至排料孔外并设有阀门。
说明书
一种不锈钢废水资源化除氟装置
技术领域
本实用新型涉及不锈钢废水处理技术领域，尤其涉及一种不锈钢废水资源化除氟装置。
背景技术
不锈钢因其优良的耐腐蚀性和良好的外观而被广泛应用。不锈钢在生产过程中，不可避免地要经过退火、正火、淬火、焊接等加工过程，表面时常会产生黑色的氧化皮。氧化皮不仅影响不锈钢的外观，也会对产品的后续加工产生不利影响，故在后续加工前必须采用酸洗、抛光等表面处理方法将其除去，不锈钢酸洗过程中，一般首先是用硫酸预酸洗除去表面的氧化铁皮，然后用硝酸和氢氟酸进行酸洗。酸洗废水主要来自冲洗钢材的表面残余酸而产生的清洗废水，以及酸洗液配制、酸再生排出及酸洗生产线地坪冲洗产生的酸性废水等。其主要有害成分为Fe、Cr6+、Cr3+、Ni2+、F-、SO2-等，处理不当将对周围环境造成严重的危害。
但是，现在处理不锈钢废水的工序较多、过程复杂，处理废水的时间较长、效率较低，为此，提出一种不锈钢废水资源化除氟装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种不锈钢废水资源化除氟装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种不锈钢废水资源化除氟装置，包括处理箱，所述处理箱的顶部内壁上开设有三个固定孔，三个固定孔内均焊接固定有圆管，所述处理箱的顶部焊接固定有第一电机，所述处理箱的顶部内壁上开设有转动孔，所述第一电机的输出轴延伸至处理箱内并焊接固定有搅拌轴，所述第一电机的输出轴和转动孔的内壁转动连接，所述搅拌轴的两侧均设有刮板，所述刮板和搅拌轴相互靠近的一侧设有同一个圆箱，所述圆箱的两侧内壁上均开设有滑孔，两个滑孔内分别滑动安装有第一连杆和第二连杆，所述第一连杆和第二连杆相互靠近的一端均延伸至圆箱内并焊接固定有滑板，两个滑板相互靠近的一侧焊接固定有同一个弹簧，所述第二连杆远离滑板的一端延伸至对应的滑孔外并和搅拌轴焊接固定在一起，所述第一连杆远离滑板的一端延伸至对应的滑孔外并与刮板相铰接，所述处理箱的一侧内壁上开设有安装孔，所述安装孔内焊接固定有料斗，所述料斗的底端延伸至处理箱内并和处理箱的内壁焊接固定在一起，所述料斗的顶部内壁上开设有圆孔，所述圆孔内转动安装有绞龙，所述绞龙和料斗的底部内壁转动连接，所述料斗的顶端延伸至安装孔外并焊接固定有第二电机，所述绞龙的顶端延伸至圆孔外并与第二电机的输出轴焊接固定在一起，所述料斗的底部内壁上开设有多个呈线性排列的滤孔，所述处理箱的底部内壁上焊接固定有加热管。
优选的，所述安装孔内粘贴固定有密封圈，所述料斗和密封圈的内壁粘贴固定在一起。
优选的，圆箱上的两个滑孔内均粘贴固定有密封环，所述第一连杆和第二连杆分别和对应的密封环的内壁滑动连接。
优选的，所述处理箱的底部内壁上开设有排水口。
优选的，所述滤孔内焊接固定有滤网。
优选的，所述料斗的底部内壁上开设有排料孔，所述排料孔内焊接固定有排料管，所述排料管的底端延伸至排料孔外并设有阀门。
与现有技术相比，本实用新型的有益效果是：在需要处理废水的时候，从三个圆管分往处理箱内注入不锈钢废水、氢氧化钠和铝盐，之后再开启第一电机，第一电机转动并带动搅拌轴转动，搅拌轴能够使进入到处理箱内的三种溶液充分的混合均匀，同时使用加热管对处理箱内的混合溶液进行加热，使混合溶液的温度始终保持在摄氏度左右，混合液中的溶液反应所产生的冰晶石将会一直存留在料斗内，而粘附在处理箱内壁上的冰晶石在两个刮板的作用下也会掉入料斗内，在一段时间过后将反应过后的溶液由处理箱底部的排料口排出，絮凝成的冰晶石将留置在料斗内，之后再启动第二电机，第二电机转动并带动绞龙转动，绞龙再将料斗内的冰晶石由料斗上的排料孔排出。
本实用新型操作简单，使用方便，处理过程较短，提高了污水的处理效率。
发明人 （杨辉;王飞;张春苗;符磊;杨灿;）
