申请日 20191022
公开（公告）日 20201215
IPC分类号 B01D53/74; B01D53/68; B01D53/52; C02F1/00; C02F103/36; C02F101/10
摘要
本实用新型公开了一种硫化异丁烯生产废水中硫化钠的回收利用设备，包括净化罐，净化罐一侧设置有产生罐，产生罐顶部固定连接有液压缸，液压缸输出端贯穿贯穿口向产生罐内延伸并连接有增压机构，产生罐侧壁上开设有贯穿侧壁的连接口，连接口内侧壁固定连接有右连接管，右连接管连接有调节块，所述调节块内设置有调节机构。本实用新型通过位于调节块内的右U型管道、滑动活塞和滑动块作用，使调节柱移动，与之连接的限位柱向上移动，阻挡块转动，将连接通道打开，使产生罐内的气体转移至净化罐，通过左U型管道内的动活塞、滑动块、和调节杆作用，在净化罐内的压力过大时实现对阻挡块的限制，使连接通道关闭，使气体不会回流到产生罐。
权利要求书

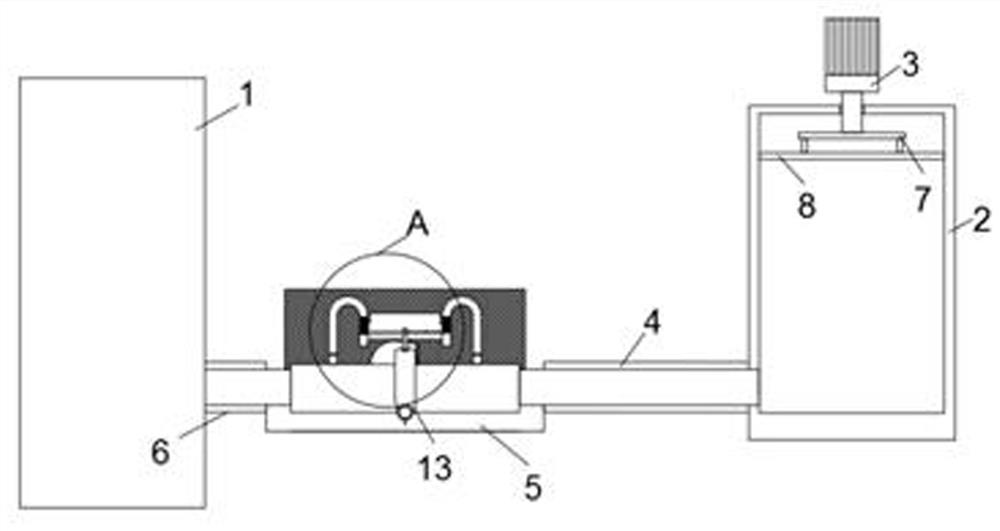

1.一种硫化异丁烯生产废水中硫化钠的回收利用设备，包括净化罐（1），其特征在于，所述净化罐（1）一侧设置有产生罐（2），所述产生罐（2）内顶部开设有贯穿侧壁的贯穿口，所述产生罐（2）顶部固定连接有液压缸（3），所述液压缸（3）输出端贯穿贯穿口向产生罐（2）内延伸并连接有增压机构，所述产生罐（2）侧壁上开设有贯穿侧壁的连接口，所述连接口内侧壁固定连接有右连接管（4），所述右连接管（4）连接有调节块（5），所述调节块（5）内设置有调节机构，所述调节块（5）内设有连接通道，所述连接通道通过左连接管（6）与净化罐（1）连接。
2.根据权利要求1所述的一种硫化异丁烯生产废水中硫化钠的回收利用设备，其特征在于，所述增压机构包括固定连接在液压缸（3）输出端上的连接环（7），所述连接环（7）下方固定连接有多个连接柱，多个所述连接柱共同连接有同一个活塞块（8），所述活塞块（8）外侧壁与产生罐（2）内侧壁紧密接触。
3.根据权利要求1所述的一种硫化异丁烯生产废水中硫化钠的回收利用设备，其特征在于，所述调节机构包括开设在连接通管内侧壁上的U型管道，所述U型管道包括左U型管道（9）和右U型管道（10），
所述U型管道内侧壁滑动连接有滑动活塞（11），所述U型管道内侧壁滑动连接有滑动块（12），所述滑动块（12）一端管道连接有连接活塞。
4.根据权利要求3所述的一种硫化异丁烯生产废水中硫化钠的回收利用设备，其特征在于，所述连接通道内侧壁开设有连接槽，所述连接槽内侧壁转动连接有阻挡块（13），与连接槽相对的所述连接通道内侧壁上开设有呈弧状的限位槽（14），位于限位槽（14）上方的所述调节块（5）开设有连接腔，所述限位槽（14）底部开设有贯穿至连接腔的限位孔，所述限位孔内侧壁滑动连接有限位柱（15），所述连接腔两侧开设有贯穿至U型管道的矩形通孔，位于左U型管道（9）内的所述滑动块（12）上固定连接有调节杆（16），所述调节杆（16）与限位柱（15）固定连接，位于右U型管道（10）内的所述滑动块（12）转动连接有调节柱（17），所述调节柱（17）与限位柱（15）转动连接。
5.根据权利要求4所述的一种硫化异丁烯生产废水中硫化钠的回收利用设备，其特征在于，所述调节柱（17）侧壁通过固定轴与矩形通孔内侧壁转动连接，所述阻挡块（13）上方开设有插设槽。
说明书
一种硫化异丁烯生产废水中硫化钠的回收利用设备
技术领域
本实用新型涉及材料回收技术领域，尤其涉及一种硫化异丁烯生产废水中硫化钠的回收利用设备。
背景技术
硫化异丁烯(T321)是一种润滑油的添加剂，油溶性好，含硫高，对有色金属的腐蚀性小，广泛应用于调制车辆齿轮油、工具齿轮油的复合剂中，而目前尚无可替代品，在现有的硫化异丁烯生产过程产生的废水中会产生硫化钠，当处理不当进行排放时会造成对环境的污染，再者将硫化钠进行排放也是对资源的浪费。
现有的硫化异丁烯生产废水中硫化钠处理过程中会，通过将产生气体的罐体与进行反应罐连通，将产生的气体转移到进行反应的罐体中时，因为气体之间是相互流动的，不能保证气体会直接从产生气体的罐体中进入反应罐中，在此过程中反应罐进行反应后的气体会进入产生罐内，从而造成罐体内原材料的污染，使作用效果大大降低。
实用新型内容
本实用新型的目的是为了解决产生罐与反应罐直接连接，在气体流动情况下会造成产生罐内的原材料污染的问题，而提出的一种硫化异丁烯生产废水中硫化钠的回收利用设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种硫化异丁烯生产废水中硫化钠的回收利用设备，包括净化罐，所述净化罐一侧设置有产生罐，所述产生罐内顶部开设有贯穿侧壁的贯穿口，所述产生罐顶部固定连接有液压缸，所述液压缸输出端贯穿贯穿口向产生罐内延伸并连接有增压机构，所述产生罐侧壁上开设有贯穿侧壁的连接口，所述连接口内侧壁固定连接有右连接管，所述右连接管连接有调节块，所述调节块内设置有调节机构，所述调节块内设有连接通道，所述连接通道通过左连接管与净化罐连接。
优选地，所述增压机构包括固定连接在液压缸输出端上的连接环，所述连接环下方固定连接有多个连接柱，多个所述连接柱共同连接有同一个活塞块，所述活塞块外侧壁与产生罐内侧壁紧密接触。
优选地，所述调节机构包括开设在连接通管内侧壁上的U型管道，所述U型管道包括左U型管道和右U型管道所述U型管道内侧壁滑动连接有滑动活塞，所述U型管道内侧壁滑动连接有滑动块，所述滑动块一端管道连接有连接活塞。
优选地，所述连接通道内侧壁开设有连接槽，所述连接槽内侧壁转动连接有阻挡块，与连接槽相对的所述连接通道内侧壁上开设有呈弧状的限位槽，位于限位槽上方的所述调节块开设有连接腔，所述限位槽底部开设有贯穿至连接腔的限位孔。
优选地，所述限位孔内侧壁滑动连接有限位柱，所述连接腔两侧开设有贯穿至U型管道的矩形通孔，位于左U型管道内的所述滑动块上固定连接有调节杆，所述调节杆与限位柱固定连接，位于右U型管道内的所述滑动块转动连接有调节柱，所述调节柱与限位柱转动连接。
优选地，所述调节柱侧壁通过固定轴与矩形通孔内侧壁转动连接，所述阻挡块上方开设有有插设槽。
本实用新型中有益效果为：
1、液压缸作用，通过位于产生罐内的连接环与活塞块作用将产生罐内的压强增大，使其气体能全部进入净化罐。
2、通过位于调节块内的右U型管道、滑动活塞和滑动块作用，使调节柱移动，使与之转动连接的限位柱向上移动，使阻挡块转动，将连接通道打开，将产生罐内的气体转移至净化罐，通过左U型管道内的动活塞、滑动块、和调节杆作用，在净化罐内的压力过大时实现对阻挡块的限制，使连接通道关闭，使气体不会回流到产生罐。
发明人 （所超;王宪法;赵磊;）
