申请日 2019.12.26
公开（公告）日 2020.11.03
IPC分类号 C02F1/467; C02F1/72; C02F101/30
摘要
一种集成式电催化氧化废水处理一体机，包括原液槽、电器盒、反应器、储液槽；将有机废水存储于配备有槽盖的原液槽中，开启电器盒上的磁力泵开关，磁力泵将原液槽中的水引入到反应器中，通过流量计控制水流大小，实现有机废水与阳极表面接触时间长短，经过电催化氧化处理过的废水排入储液槽中并检测，检测达标后排放，同时槽体都固定于底座上，保证了设备整体的稳定性；采用一体机处理日落黄染料，60min去除率可以达到85.84％。该一体机具有简单、便携、占地面积小、效果好等诸多优势，未来很可能成为水处理行业的常用设备。
权利要求书

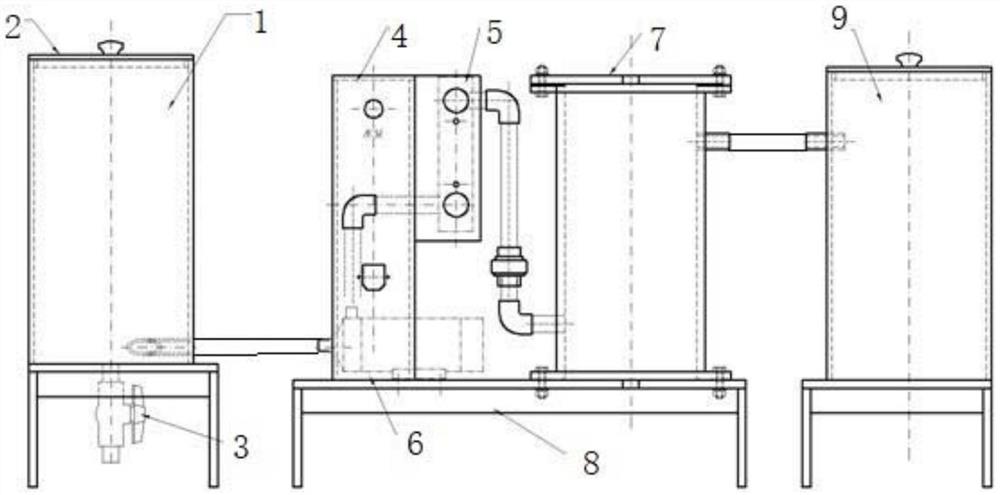

1.一种集成式电催化氧化废水处理一体机，其特征在于，该一体机包括原液槽(1)、电器盒(4)、反应器(7)、磁力泵(6)、底座(8)以及储液槽(9)；
所述原液槽(1)通过管道与磁力泵(6)的输入端连通，所述磁力泵(6)的输出端通过管道与反应器(7)连通，所述反应器(7)与储液槽(9)通过管道连通；
所述电器盒(4)与磁力泵(6)电连接；
所述电器盒(4)、磁力泵(6)以及反应器(7)通过螺栓与底座(8)固定。
2.根据权利要求1所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述原液槽(1)的顶部设置有盖板(2)和连接件；
所述盖板(2)通过连接件与原液槽(1)的顶部密封连接。
3.根据权利要求1所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述磁力泵(6)上设置有流量计(5)。
4.根据权利要求1所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述原液槽(1)的底部设置有阀门(3)。
5.根据权利要求1所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述原液槽(1)和储液槽(9)采用绝缘材料。
6.根据权利要求5所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述绝缘材料为聚丙烯或者聚四氟乙烯或者聚甲基丙烯酸甲酯。
7.根据权利要求1所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述反应器(7)包括阴极与阳极，所述阴极与阳极采用同心圆排列的方式放置。
8.根据权利要求7所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述阴极采用钛阴极或者不锈钢阴极。
9.根据权利要求7所述的一种集成式电催化氧化废水处理一体机，其特征在于，所述阳极采用DSA阳极或者钛基二氧化铅阳极。
说明书
一种集成式电催化氧化废水处理一体机
技术领域
本实用新型属于环保设备领域，尤其涉及一种集成式电催化氧化废水处理一体机。
背景技术
染料是不可缺少的工业产品，广泛应用于许多领域，具有毒性、致突变性和致癌性。
工业生产过程中产生的大量含染料废水被排放到自然环境中，造成了严重的环境污染和不良的健康影响。许多染料具有复杂的化学成分和毒性，而且非常稳定，因此很难进行化学或生物降解。
据预测，全球60％以上的染料是在中国生产的。随着我国染料工业的快速发展，控制高浓度染料废水向水体的排放已成为一项挑战。因此，迫切需要高效、低成本的技术来去除废水中的这些污染物。目前，去除染料污染物的方法主要有物理化学降解、芬顿氧化、吸附和电化学降解等。其中，电化学降解作为一种可行、有效、经济、简便的操作方法引起了人们的广泛关注。新兴的电解法处理水具有无须添加化学药剂、设备体积小、占地不大、不产生二次污染等优点而备受关注，已被用于处理含醇、醛、酚及染料等有机污染物的废水，根据电化学氧化法水处理电极的要求，需要高效、寿命长、耗能低的新型电极材料。
而且电催化氧化过程中需要避免析氧副反应的发生，这就要求阳极有较高的析氧电位。以形稳阳极(DSA)为电极材料的电化学技术开始引起人们的注意，该电极材料克服了传统的石墨电极、铂电极、铅基合金电极等存在的一些不足，因此急需将电极与成套设备组合集成，研发一款更加实用方便的一体机。
实用新型内容
本实用新型的目的在于提供一种集成式电催化氧化废水处理一体机，其解决了传统技术难以高效去除有机污染物的问题。
本实用新型的目的是通过以下技术方案来解决的：
一种集成式电催化氧化废水处理一体机，该一体机包括原液槽、电器盒、反应器、磁力泵、底座以及储液槽；
所述原液槽通过管道与磁力泵的输入端连通，所述磁力泵的输出端通过管道与反应器连通，所述反应器与储液槽通过管道连通；
所述电器盒与磁力泵电连接；
所述电器盒、磁力泵以及反应器通过螺栓与底座固定。
进一步：所述原液槽的顶部设置有盖板和连接件；
所述盖板通过连接件与原液槽的顶部密封连接。
进一步：所述磁力泵上设置有流量计。
进一步：所述原液槽的底部设置有阀门。
进一步：所述原液槽和储液槽采用绝缘材料。
进一步：所述绝缘材料为聚丙烯或者聚四氟乙烯或者聚甲基丙烯酸甲酯。
进一步：所述反应器包括阴极与阳极，所述阴极与阳极采用同心圆排列的方式放置。
进一步：所述阴极采用钛阴极或者不锈钢阴极。
进一步：所述阳极采用DSA阳极或者钛基二氧化铅阳极。
与现有技术相比，本申请所具有的有益效果是：可以最大限度的处理有机污染物，又能便于操作控制的一体化设备。
发明人 （韦震;康轩齐;冯庆;徐尚元;周小康;赵新泽;万江凯;）
