申请日 20200318
公开（公告）日 20201110
IPC分类号 C02F9/04; C02F101/20
摘要
本实用新型涉及一种低浓度含镉废水处理装置，包括吸附组件和与其相连的稳压进水箱；吸附组件包括箱体、第一隔板、第二隔板、提篮、超滤膜元件和曝气系统；箱体的上端开口，第一隔板竖直设于箱体内并将箱体分为反应室和过滤室，第二隔板竖直设于反应室内，两个提篮均可拆卸的设于反应室内并分别设于第二隔板的两侧，超滤膜元件设于过滤室中，反应室和过滤室的底部均设有一个曝气系统；本实用新型将吸附区域与过滤区域分离开来，避免吸附剂与超滤膜元件直接接触，从而较好的保护了超滤膜元件以防止其损坏，延长了使用寿命；并较好的固定了吸附剂以防其翻滚和流失，降低了使用成本。
权利要求书

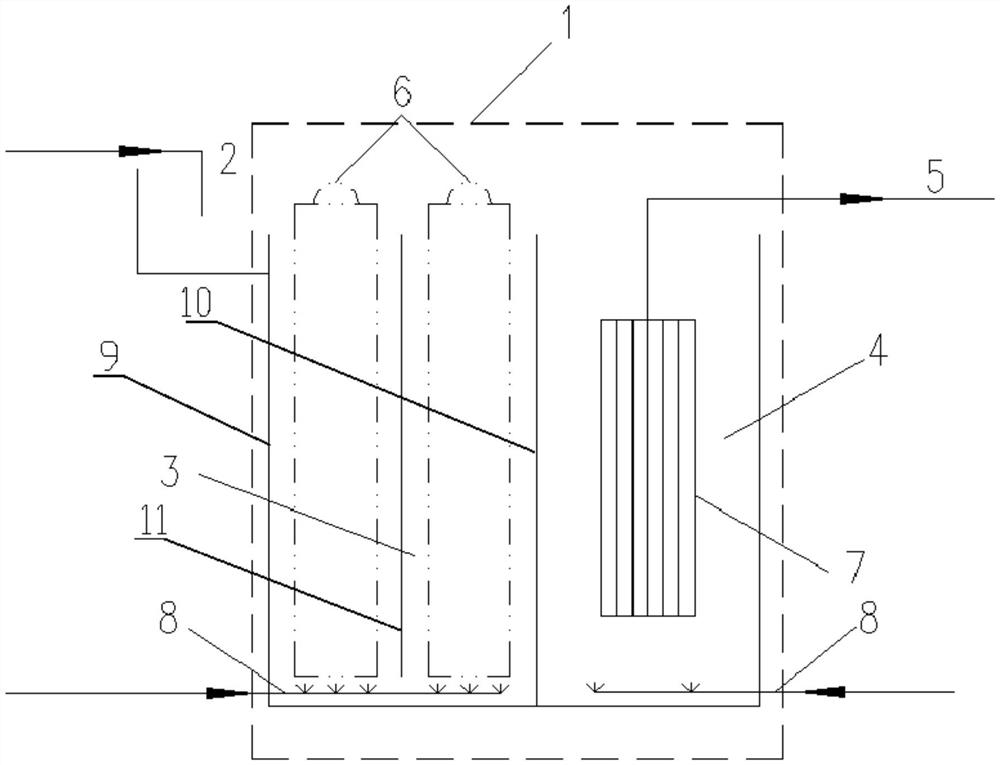

1.一种低浓度含镉废水处理装置，包括吸附组件和与其相连的稳压进水箱，其特征在于，所述吸附组件包括箱体、第一隔板、第二隔板、提篮、超滤膜元件和曝气系统；所述箱体的上端开口，所述第一隔板竖直设于箱体内并将箱体分为反应室和过滤室，所述稳压进水箱设于箱体的上端一侧并与反应室的内部相互连通，所述第二隔板竖直设于反应室内，所述提篮包括两个，两个所述提篮均可拆卸的设于反应室内并分别设于第二隔板的两侧，所述超滤膜元件设于过滤室中，所述反应室和所述过滤室的底部均设有一个曝气系统。
2.根据权利要求1所述的一种低浓度含镉废水处理装置，其特征在于，所述第一隔板的下侧固定在箱体的底面上，所述第一隔板的上侧低于箱体的开口处。
3.根据权利要求1所述的一种低浓度含镉废水处理装置，其特征在于，所述第二隔板的下侧与反应室的底部间隔一定距离。
说明书
一种低浓度含镉废水处理装置
技术领域
本实用新型涉及一种低浓度含镉废水处理装置。
背景技术
随着全球经济的迅猛发展，水资源的污染问题也越发严重，而重金属污染在众多水资源污染中所占比例较大，镉就是其中对人体有严重危害的重金属，一旦进入人体就会抑制各种酶的活性及生理功能。
目前，重金属废水的处理方法主要有化学法、离子交换法、溶剂萃取法、膜分离法和吸附法等；现有的低浓度含镉废水处理装置大都采用吸附法和膜分离法相结合的方式，但吸附剂流失严重，并且过滤膜组件直接设置在吸附反应区，当吸附反应区曝气时，吸附反应区内的吸附剂在气体作用下向上频繁翻滚，导致吸附剂与过滤膜组件发生持续的撞击和摩擦，极易导致过滤膜组件损坏，同时，吸附剂还会引起过滤膜组件的性能变化并堵塞过滤膜组件，致使其使用寿命较短，有待于进一步改进。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种避免吸附剂与超滤膜元件直接接触以延长超滤膜元件使用寿命，并防止吸附剂翻滚和流失以降低使用成本的低浓度含镉废水处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种低浓度含镉废水处理装置，包括吸附组件和与其相连的稳压进水箱，其特征在于，所述吸附组件包括箱体、第一隔板、第二隔板、提篮、超滤膜元件和曝气系统；所述箱体的上端开口，所述第一隔板竖直设于箱体内并将箱体分为反应室和过滤室，所述稳压进水箱设于箱体的上端一侧并与反应室的内部相互连通，所述第二隔板竖直设于反应室内，所述提篮包括两个，两个所述提篮均可拆卸的设于反应室内并分别设于第二隔板的两侧，所述超滤膜元件设于过滤室中，所述反应室和所述过滤室的底部均设有一个曝气系统。
优选地，所述第一隔板的下侧固定在箱体的底面上，所述第一隔板的上侧低于箱体的开口处。
优选地，所述第二隔板的下侧与反应室的底部间隔一定距离。
与现有技术相比，本实用新型的优点在于：本实用新型将吸附区域与过滤区域分离开来，避免吸附剂与超滤膜元件直接接触，从而较好的保护了超滤膜元件以防止其损坏，延长了使用寿命；并较好的固定了吸附剂以防其翻滚和流失，降低了使用成本。
发明人 （赵南南;曾剑;）
