申请日 20200302U
公开（公告）日 20201110
IPC分类号 C02F9/10; C02F103/36
摘要
本实用新型涉及废水处理技术领域，具体公开了一种PTA废水中母液回收装置，包括一级离心机；所述一级离心机的一侧通过输料管道连通螺旋板换热器；所述螺旋板换热器通过冷却管道连通母液过滤器，母液过滤器和螺旋板换热器之间安装有输液泵。本实用新型在母液过滤器的顶端设置了搅拌电机，通过搅拌电机驱动搅拌转轴和搅拌杆对PTA母液内的重金属杂质进行初步的搅拌，并经由过滤网板对其进行初步的过滤工作，初步过滤后直接经过排液斗排入二次过滤室，通过超滤膜过滤结构PTA母液进行二次精细过滤工作，避免超滤膜过滤结构在长期使用的过程中发生堵塞、难以清理，达到了减排降耗的目的，节约了资源和能源,减少了废水废渣排放,提高了废水综合利用率。
权利要求书

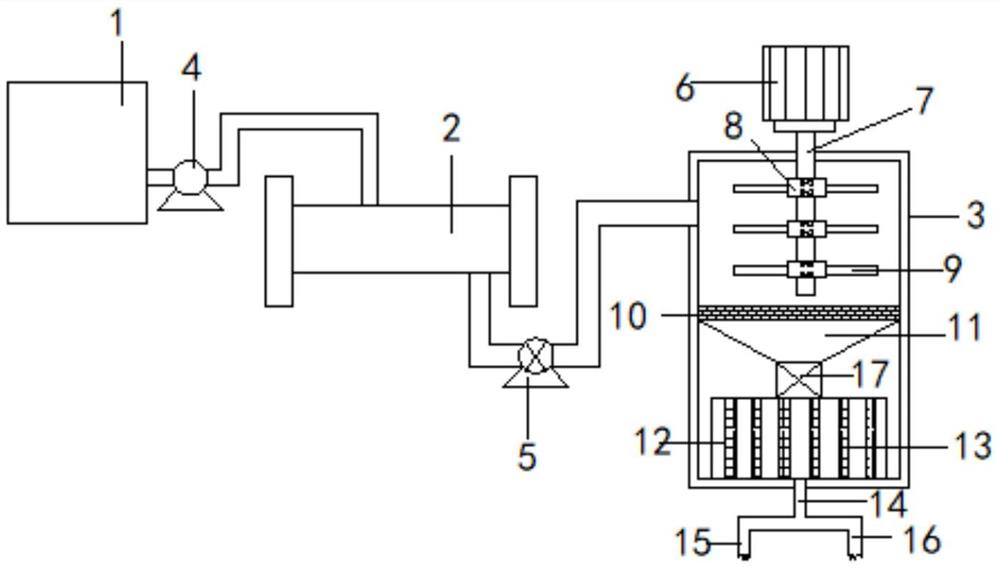

1.一种PTA废水中母液回收装置，其特征在于：包括一级离心机(1)；所述一级离心机(1)的一侧通过输料管道连通螺旋板换热器(2)；所述螺旋板换热器(2)通过冷却管道连通母液过滤器(3)，母液过滤器(3)和螺旋板换热器(2)之间安装有输液泵(5)；所述母液过滤器(3)的顶端安装有搅拌电机(6)，搅拌电机(6)连接有搅拌转轴(7)，搅拌转轴(7)的外壁上安装有搅拌结构，搅拌结构包括搅拌安装环(8)，搅拌安装环(8)的外环上阵列设置有若干个搅拌杆(9)；所述母液过滤器(3)的底部设置有重金属过滤网板(10)，重金属过滤网板(10)的底部设置有排液斗(11)，排液斗(11)的底部连通二次过滤室(12)，二次过滤室(12)的内部设置有超滤膜过滤结构(13)；所述二次过滤室(12)的底部设置有排液口，排液口连通排液管道(14)。
2.根据权利要求1所述的一种PTA废水中母液回收装置，其特征在于：所述排液管道(14)的左右两侧分别连通回收管道(15)和排污管道(16)，回收管道(15)用于连通PTA配料装置，排污管道(16)用于连通污水处理装置。
3.根据权利要求1所述的一种PTA废水中母液回收装置，其特征在于：所述搅拌安装环(8)上设置有若干个用于连接搅拌转轴(7)的安装孔。
4.根据权利要求1所述的一种PTA废水中母液回收装置，其特征在于：所述排液斗(11)上安装有流量控制阀门(17)。
5.根据权利要求1所述的一种PTA废水中母液回收装置，其特征在于：所述螺旋板换热器(2)和一级离心机(1)之间安装有加压泵(4)。
说明书
一种PTA废水中母液回收装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种PTA废水中母液回收装置。
背景技术
通常，对苯二甲酸的生产设备包含两部分——氧化设备和精制设备。在氧化设备中，原料对二甲苯(PX)与醋酸溶剂(AA)、催化剂溶液混合后送入反应器，和加入反应器的空气中的氧气反应，生成粗对苯二甲酸(CTA)。精制设备用于进一步对氧化设备生成的CTA晶体进行精制降低杂质的含量后用作原料(例如用于生产聚酯)。
通常，精制设备包含以下七个单元——进料配置与预热、溶解与反应、结晶、压滤与再浆化、离心与干燥、排放气洗涤与工艺水补充、母液回收。在现有技术的母液回收单元中，前序步骤得到的母液在PTA母液罐里进行收集，上述母液闪蒸进入PTA母液闪蒸容器中。闪蒸容器中的母液经由PTA母液过滤器进料泵泵入PTA母液过滤器。为了提高浆料的回收效率，在PTA母液过滤器进料泵和PTA母液过滤器之间设置PTA母液冷却器。PTA母液过滤器中的滤出液可以送到废水处理工段进行生物处理。但是在PTA精制母液的过滤过程中，一般是超滤膜对其进行过滤，但是废水中的重金属含量过高，容易造成超滤膜的堵塞，严重影响过滤效果，增加了能耗，不符合国家节能减排的要求。
实用新型内容
本实用新型的目的在于提供一种PTA废水中母液回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种PTA废水中母液回收装置，包括一级离心机；所述一级离心机的一侧通过输料管道连通螺旋板换热器；所述螺旋板换热器通过冷却管道连通母液过滤器，母液过滤器和螺旋板换热器之间安装有输液泵；所述母液过滤器的顶端安装有搅拌电机，搅拌电机连接有搅拌转轴，搅拌转轴的外壁上安装有搅拌结构，搅拌结构包括搅拌安装环，搅拌安装环的外环上阵列设置有若干个搅拌杆；所述母液过滤器的底部设置有重金属过滤网板，重金属过滤网板的底部设置有排液斗，排液斗的底部连通二次过滤室，二次过滤室的内部设置有超滤膜过滤结构；所述二次过滤室的底部设置有排液口，排液口连通排液管道。
优选的，所述排液管道的左右两侧分别连通回收管道和排污管道，回收管道用于连通PTA配料装置，排污管道用于连通污水处理装置。
优选的，所述搅拌安装环上设置有若干个用于连接搅拌转轴的安装孔。
优选的，所述排液斗上安装有流量控制阀门。
优选的，所述螺旋板换热器和一级离心机之间安装有加压泵。
与现有技术相比，本实用新型的有益效果是：
本实用新型在母液过滤器的顶端设置了搅拌电机，通过搅拌电机驱动搅拌转轴和搅拌杆对PTA母液内的重金属杂质进行初步的搅拌，并经由过滤网板对其进行初步的过滤工作，初步过滤后直接经过排液斗排入二次过滤室，通过超滤膜过滤结构PTA母液进行二次精细过滤工作，避免了超滤膜过滤结构在长期使用的过程中发生堵塞且难以清理的情况，达到了减排降耗的目的，节约了资源和能源,又减少了废水废渣排放,提高了废水综合利用率。
发明人 （陈业钢;李娟芬;）
