申请日 20201027
公开（公告）日 20210126
IPC分类号 C02F9/04
摘要
本发明涉及高盐有机废水处理技术领域，具体为一种高盐有机废水设备用废水处理回收机构及其回收方法，包括包括回收处理箱，回收处理箱的左侧分别连通有进料管和加药管，回收处理箱的内腔活动连接有搅拌机构，回收处理箱内壁的右侧连通有电磁阀，回收处理箱内壁的底部固定连接有与电磁阀配合使用的第一导流板，回收处理箱的内腔活动连接有过滤网组，过滤网组的顶部贯穿至回收处理箱的顶部，过滤网组顶部的两侧均固定连接有把手，回收处理箱顶部的两侧均固定连接有固定壳。该高盐有机废水设备用废水处理回收机构及其回收方法，具有便于对废水中的杂质进行收集，便于拆卸过滤膜进行维护的优点，值得推广。
权利要求书

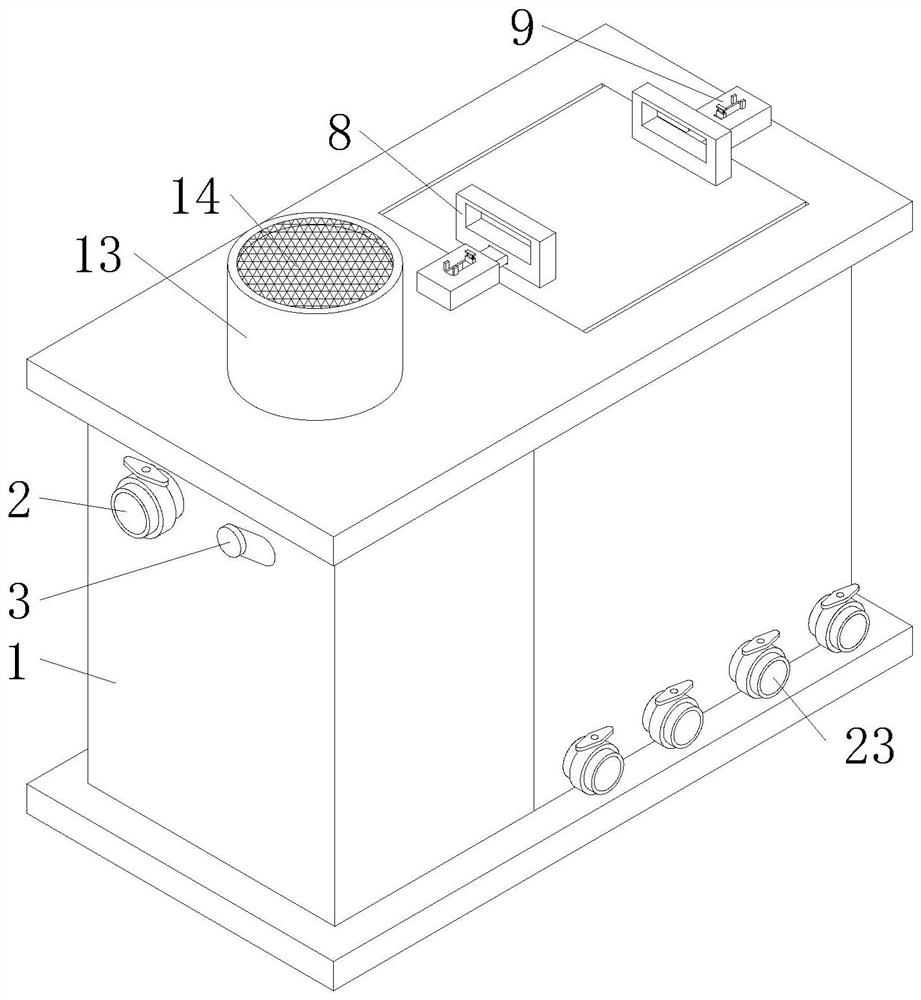

1.一种高盐有机废水设备用废水处理回收机构及其回收方法，包括回收处理箱(1)，其特征在于：所述回收处理箱(1)的左侧分别连通有进料管(2)和加药管(3)，所述回收处理箱(1)的内腔活动连接有搅拌机构(4)，所述回收处理箱(1)内壁的右侧连通有电磁阀(5)，所述回收处理箱(1)内壁的底部固定连接有与电磁阀(5)配合使用的第一导流板(6)，所述回收处理箱(1)的内腔活动连接有过滤网组(7)，所述过滤网组(7)的顶部贯穿至回收处理箱(1)的顶部，所述过滤网组(7)顶部的两侧均固定连接有把手(8)，所述回收处理箱(1)顶部的两侧均固定连接有固定壳(9)，所述固定壳(9)的内腔活动连接有限位机构(10)，两个把手(8)相反的一侧均开设有与限位机构(10)配合使用的限位槽(11)，所述回收处理箱(1)右侧的底部连通有出料管(12)；
回收方法：第一步：将高盐有机废水通过进料管注入回收处理箱中，同时将药剂通过加药管注入回收处理箱中通过搅拌杆与高盐有机废水进行混凝；
第二步：混凝过后的高盐有机废水通过电磁阀进入回收处理箱内腔的右侧进行过滤；
第三步：将过滤后的高盐有机废水通过出料管排出回收处理箱；
第四步：通过排污管将滤出的物质排出回收处理箱。
2.根据权利要求1所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述搅拌机构(4)包括转杆(401)，所述转杆(401)的表面与回收处理箱(1)的内腔活动连接，所述转杆(401)的表面固定连接有多个搅拌杆(402)，所述回收处理箱(1)的顶部固定连接有电机(403)，所述转杆(401)的顶部贯穿至回收处理箱(1)的顶部并与电机(403)的输出端固定连接。
3.根据权利要求2所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述电机(403)的表面套设有防护罩(13)，所述防护罩(13)的底部与回收处理箱(1)的顶部固定连接，所述防护罩(13)的内壁固定连接有与电机(403)配合使用的散热网(14)。
4.根据权利要求1所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述限位机构(10)包括活动板(1001)，所述活动板(1001)的表面与固定壳(9)的内腔活动连接，两个活动板(1001)相反的一侧均固定连接有弹簧(1002)，所述活动板(1001)远离弹簧(1002)的一侧固定连接有限位杆(1003)，所述限位杆(1003)远离活动板(1001)的一侧贯穿固定壳(9)并延伸至限位槽(11)的内腔。
5.根据权利要求4所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述活动板(1001)的底部固定连接有滑块(15)，所述固定壳(9)的内壁开设有与滑块(15)配合使用的滑槽(16)。
6.根据权利要求4所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述活动板(1001)的顶部固定连接有连接块(17)，所述固定壳(9)的顶部开设有与连接块(17)配合使用的槽体(18)，所述连接块(17)的顶部固定连接有固定座(19)，所述固定座(19)的内腔活动连接有拉板(20)。
7.根据权利要求6所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述固定壳(9)顶部的前侧和后侧均固定连接有与拉板(20)配合使用的定位板(21)，所述拉板(20)靠近固定座(19)的一侧通过转轴与固定座(19)转动连接。
8.根据权利要求1所述的高盐有机废水设备用废水处理回收机构及其回收方法，其特征在于：所述过滤网组(7)包括粗过滤网(701)、半透膜(702)以及超滤膜(703)，所述回收处理箱(1)的内壁固定连接有多个第二导流板(22)，多个第二导流板(22)分别与过滤网、半透膜(702)和超滤膜(703)配合使用，所述回收处理箱(1)前侧的底部连通有多个与第二导流板(22)配合使用的排污管(23)。
说明书
一种高盐有机废水设备用废水处理回收机构及其回收方法
技术领域
本发明涉及高盐有机废水处理技术领域，具体为一种高盐有机废水设备用废水处理回收机构及其回收方法。
背景技术
众所周知，高盐废水是指总含盐质量分数至少1%的废水，其主要来自化工厂及石油和天然气的采集加工等，这种废水含有多种物质，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
为了经济利益，为了可持续发展，我们必须将废水看作是一种原料，清洁的水变得越来越稀少，因此应该对废水进行处理并回用，现有的高盐有机废水设备不便于对废水中的杂质进行收集，同时不便于对过滤膜进行拆卸维护，降低过滤膜的使用寿命，增加使用者的使用成本。
发明内容
（一）解决的技术问题
针对现有技术的不足，本发明提供了一种高盐有机废水设备用废水处理回收机构及其回收方法，具有便于对废水中的杂质进行收集，便于拆卸过滤膜进行维护的优点。
（二）技术方案
为实现上述目的，本发明提供如下技术方案：一种高盐有机废水设备用废水处理回收机构及其回收方法，包括回收处理箱，所述回收处理箱的左侧分别连通有进料管和加药管，所述回收处理箱的内腔活动连接有搅拌机构，所述回收处理箱内壁的右侧连通有电磁阀，所述回收处理箱内壁的底部固定连接有与电磁阀配合使用的第一导流板，所述回收处理箱的内腔活动连接有过滤网组，所述过滤网组的顶部贯穿至回收处理箱的顶部，所述过滤网组顶部的两侧均固定连接有把手，所述回收处理箱顶部的两侧均固定连接有固定壳，所述固定壳的内腔活动连接有限位机构，两个把手相反的一侧均开设有与限位机构配合使用的限位槽，所述回收处理箱右侧的底部连通有出料管；
回收方法：第一步：将高盐有机废水通过进料管注入回收处理箱中，同时将药剂通过加药管注入回收处理箱中通过搅拌杆与高盐有机废水进行混凝；
第二步：混凝过后的高盐有机废水通过电磁阀进入回收处理箱内腔的右侧进行过滤；
第三步：将过滤后的高盐有机废水通过出料管排出回收处理箱；
第四步：通过排污管将滤出的物质排出回收处理箱。
进一步的，所述搅拌机构包括转杆，所述转杆的表面与回收处理箱的内腔活动连接，所述转杆的表面固定连接有多个搅拌杆，所述回收处理箱的顶部固定连接有电机，所述转杆的顶部贯穿至回收处理箱的顶部并与电机的输出端固定连接。
在前述方案的基础上，所述电机的表面套设有防护罩，所述防护罩的底部与回收处理箱的顶部固定连接，所述防护罩的内壁固定连接有与电机配合使用的散热网。
作为本发明在进一步的方案，所述限位机构包括活动板，所述活动板的表面与固定壳的内腔活动连接，两个活动板相反的一侧均固定连接有弹簧，所述活动板远离弹簧的一侧固定连接有限位杆，所述限位杆远离活动板的一侧贯穿固定壳并延伸至限位槽的内腔。
在前述方案的基础上，所述活动板的底部固定连接有滑块，所述固定壳的内壁开设有与滑块配合使用的滑槽。
进一步的，所述活动板的顶部固定连接有连接块，所述固定壳的顶部开设有与连接块配合使用的槽体，所述连接块的顶部固定连接有固定座，所述固定座的内腔活动连接有拉板。
作为本发明在进一步的方案，所述固定壳顶部的前侧和后侧均固定连接有与拉板配合使用的定位板，所述拉板靠近固定座的一侧通过转轴与固定座转动连接。
在前述方案的基础上，所述过滤网组包括粗过滤网、半透膜以及超滤膜，所述回收处理箱的内壁固定连接有多个第二导流板，多个第二导流板分别与过滤网、半透膜和超滤膜配合使用，所述回收处理箱前侧的底部连通有多个与第二导流板配合使用的排污管。
（三）有益效果
与现有技术相比，本发明提供了一种高盐有机废水设备用废水处理回收机构及其回收方法，具备以下有益效果：
该高盐有机废水设备用废水处理回收机构及其回收方法，通过加药管和搅拌机构的设计，便于药剂与高盐有机废水充分混合，使用者通过对高盐有机废水加药混凝产生结晶盐，便于对高盐有机废水进行成分分离，通过过滤网组的设计，便于对高盐有机废水进行过滤处理，去除高盐有机废水中的有害成分及杂质，解决现有的高盐有机废水设备不便于对废水中的杂质进行收集，同时不便于对过滤膜进行拆卸维护，降低过滤膜的使用寿命，增加使用者的使用成本的问题。
发明人 （肖元春;刘中华;陈建国;）
