申请日2020.04.07
公开（公告）日2021.02.19
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型提供一种AO污水处理用曝气设备。所述AO污水处理用曝气设备，包括：曝气箱；搅拌件，所述搅拌件固定连接于所述曝气箱的顶部的中间，所述搅拌件的底端贯穿所述曝气箱且延伸至所述曝气箱的内部；过滤箱，所述过滤箱固定连接于所述曝气箱的外表面的左侧；固定组件，所述固定组件固定连接于所述过滤箱的内表面的左右两侧。本实用新型提供的AO污水处理用曝气设备通过按压折型杆的一端便可使卡块从卡槽中离开，然后配合支撑件的使用，便可将过滤组件从固定组件中取下，安装和拆卸的操作步骤十分的简单，方便工作人员对滤网进行清洗，将滤网上的絮状物清洗掉，保证滤网的过滤效果，避免滤网过滤不干净，对污水曝气造成不好的影响。
权利要求书
1.一种AO污水处理用曝气设备，其特征在于，包括：曝气箱；
搅拌件，所述搅拌件固定连接于所述曝气箱的顶部的中间，所述搅拌件的底端贯穿所述曝气箱且延伸至所述曝气箱的内部；
过滤箱，所述过滤箱固定连接于所述曝气箱的外表面的左侧；
固定组件，所述固定组件固定连接于所述过滤箱的内表面的左右两侧；
过滤组件，所述过滤组件设置于所述固定组件的内部；
第一连接管，所述第一连接管设置于所述过滤箱的顶部的中间，所述第一连接管的顶端贯穿所述曝气箱且延伸至所述曝气箱的内部；
第二连接管，所述第二连接管设置于所述过滤箱的底部的中间，所述第二连接管的底端贯穿所述曝气箱且延伸至所述曝气箱的内部；
箱门，所述箱门设置于所述过滤箱的外表面；
进水管，所述进水管设置于所述曝气箱外表面的左侧；
出水管，所述出水管设置于所述曝气箱外表面的右侧。
2.根据权利要求1所述的AO污水处理用曝气设备，其特征在于，所述固定组件包括固定块，所述固定块顶部的一侧开设有限位槽，所述固定块的右侧开设有连接槽，所述连接槽内表面的一侧连通有第一伸缩槽，所述第一伸缩槽的一侧与所述限位槽连通。
3.根据权利要求2所述的AO污水处理用曝气设备，其特征在于，所述连接槽内表面的一侧固定连接有转动座，所述转动座的顶部转动连接有折型杆，所述折型杆的一端延伸至所述伸缩槽的内部，所述折型杆顶部的中间固定连接有第一弹簧，所述第一弹簧的顶端与所述第一伸缩槽的内部固定连接。
4.根据权利要求3所述的AO污水处理用曝气设备，其特征在于，所述折型杆底部的一侧转动连接有卡块，所述卡块的底端延伸至所述限位槽的内部，所述折型杆的另一端延伸至所述固定块的外部。
5.根据权利要求2所述的AO污水处理用曝气设备，其特征在于，所述固定块的内部开设有第二伸缩槽，所述第二伸缩槽的顶部与所述限位槽连通，所述第二伸缩槽内表面的底部固定连接有第二弹簧，所述第二弹簧的顶端固定连接有支撑件，所述支撑件的顶端延伸至所述限位槽的内部。
6.根据权利要求4所述的AO污水处理用曝气设备，其特征在于，所述过滤组件包括滤网，所述滤网的左右两侧均固定连接有固定板，所述固定板一侧的中间固定连接有连接块。
7.根据权利要求6所述的AO污水处理用曝气设备，其特征在于，所述连接块延伸至所述限位槽的内部，所述连接块的一侧开设有卡槽，所述卡块的一侧延伸至所述卡槽的内部。
说明书
一种AO污水处理用曝气设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种AO污水处理用曝气设备。
背景技术
一般的活性污泥法都是以降解BOD为主要功能的，基本上没有脱磷效果， A/O生物脱氮工艺是由缺氧和好氧两部分反应组成的污水生物处理系统，污水进入缺氧池后，依次经历缺氧反硝化、好氧去有机物和硝化的阶段，流程的特点是前置反硝化，硝化后部分出水回流到反硝化池，以提供硝酸盐。
AO污水处理装置是对污水进行生化处理的装置，在处理过程中污水需要进入曝气池，通过曝气机将空气打入污水中，而在曝气的过程中，会产生较多的絮凝物，这些絮凝物需要进行过滤，但是现有的装置虽然可以对絮状物进行过滤，但是滤网不能拆卸，长久使用会影响滤网的过滤效果，从而对污水曝气效果产生一定影响。
因此，有必要提供一种AO污水处理用曝气设备解决上述技术问题。
实用新型内容
本实用新型提供一种AO污水处理用曝气设备，解决了过滤网不易拆卸清洗，影响过滤效果的问题。

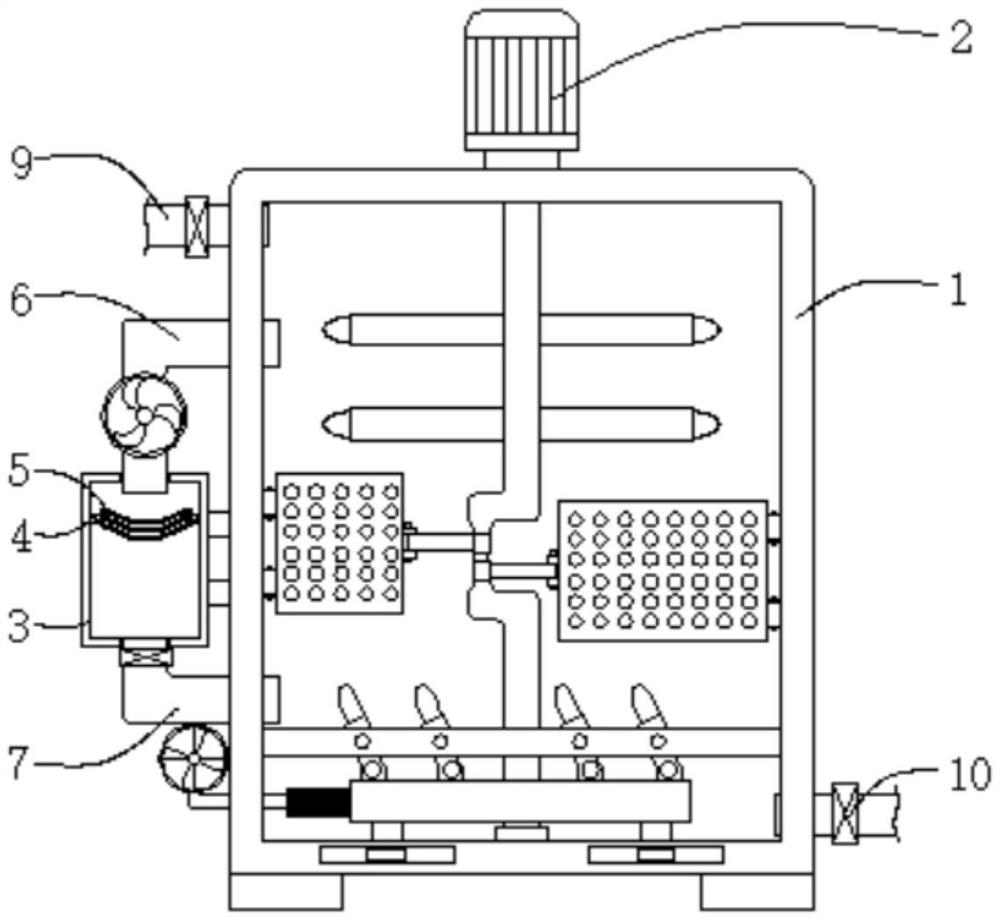

为解决上述技术问题，本实用新型提供的AO污水处理用曝气设备，包括：曝气箱；
搅拌件，所述搅拌件固定连接于所述曝气箱的顶部的中间，所述搅拌件的底端贯穿所述曝气箱且延伸至所述曝气箱的内部；
过滤箱，所述过滤箱固定连接于所述曝气箱的外表面的左侧；
固定组件，所述固定组件固定连接于所述过滤箱的内表面的左右两侧；
过滤组件，所述过滤组件设置于所述固定组件的内部；
第一连接管，所述第一连接管设置于所述过滤箱的顶部的中间，所述第一连接管的顶端贯穿所述曝气箱且延伸至所述曝气箱的内部；
第二连接管，所述第二连接管设置于所述过滤箱的底部的中间，所述第二连接管的底端贯穿所述曝气箱且延伸至所述曝气箱的内部；
箱门，所述箱门设置于所述过滤箱的外表面；
进水管，所述进水管设置于所述曝气箱外表面的左侧；
出水管，所述出水管设置于所述曝气箱外表面的右侧。
通过按压折型杆的一端便可使卡块从卡槽中离开，然后配合支撑件的使用，便可将过滤组件从固定组件中取下，安装和拆卸的操作步骤十分的简单，方便工作人员对滤网进行清洗，将滤网上的絮状物清洗掉，保证滤网的过滤效果，避免滤网过滤不干净，对污水曝气造成不好的影响。
优选的，所述固定组件包括固定块，所述固定块顶部的一侧开设有限位槽，所述固定块的右侧开设有连接槽，所述连接槽内表面的一侧连通有第一伸缩槽，所述第一伸缩槽的一侧与所述限位槽连通。
优选的，所述连接槽内表面的一侧固定连接有转动座，所述转动座的顶部转动连接有折型杆，所述折型杆的一端延伸至所述伸缩槽的内部，所述折型杆顶部的中间固定连接有第一弹簧，所述第一弹簧的顶端与所述第一伸缩槽的内部固定连接。
优选的，所述折型杆底部的一侧转动连接有卡块，所述卡块的底端延伸至所述限位槽的内部，所述折型杆的另一端延伸至所述固定块的外部。
优选的，所述固定块的内部开设有第二伸缩槽，所述第二伸缩槽的顶部与所述限位槽连通，所述第二伸缩槽内表面的底部固定连接有第二弹簧，所述第二弹簧的顶端固定连接有支撑件，所述支撑件的顶端延伸至所述限位槽的内部。
优选的，所述过滤组件包括滤网，所述滤网的左右两侧均固定连接有固定板，所述固定板一侧的中间固定连接有连接块。
优选的，所述连接块延伸至所述限位槽的内部，所述连接块的一侧开设有卡槽，所述卡块的一侧延伸至所述卡槽的内部。
与相关技术相比较，本实用新型提供的AO污水处理用曝气设备具有如下有益效果：
本实用新型提供一种AO污水处理用曝气设备，通过按压折型杆的一端便可使卡块从卡槽中离开，然后配合支撑件的使用，便可将过滤组件从固定组件中取下，安装和拆卸的操作步骤十分的简单，方便工作人员对滤网进行清洗，将滤网上的絮状物清洗掉，保证滤网的过滤效果，避免滤网过滤不干净，对污水曝气造成不好的影响。
（发明人：罗涛;肖一凡;李丛贸）
