申请日2019.12.26
公开（公告）日2021.02.12
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，具体公开了一种多功能污水处理装置，包括反应釜，所述反应釜的上端连通有进液管，所述反应釜的底部连通有出液管，所述出液管的出液端设有有电动阀，在进液管的上端口处与进液管呈60度角倾斜设有排料管，所述排料管与进液管的内部贯通，所述排料管内设有螺旋轴，所述螺旋轴与固定在排料管下端口的第一电机固定连接，在进液管的上端口与进液管呈60度角卡设有粗滤网，所述排料管的上开设有进液口，所述排料管的下端口为封闭状态，所述螺旋轴伸出所述排料管的上端口，本实用新型可过滤污水中的固体杂质，并且能够避免进液口堵塞。
权利要求书

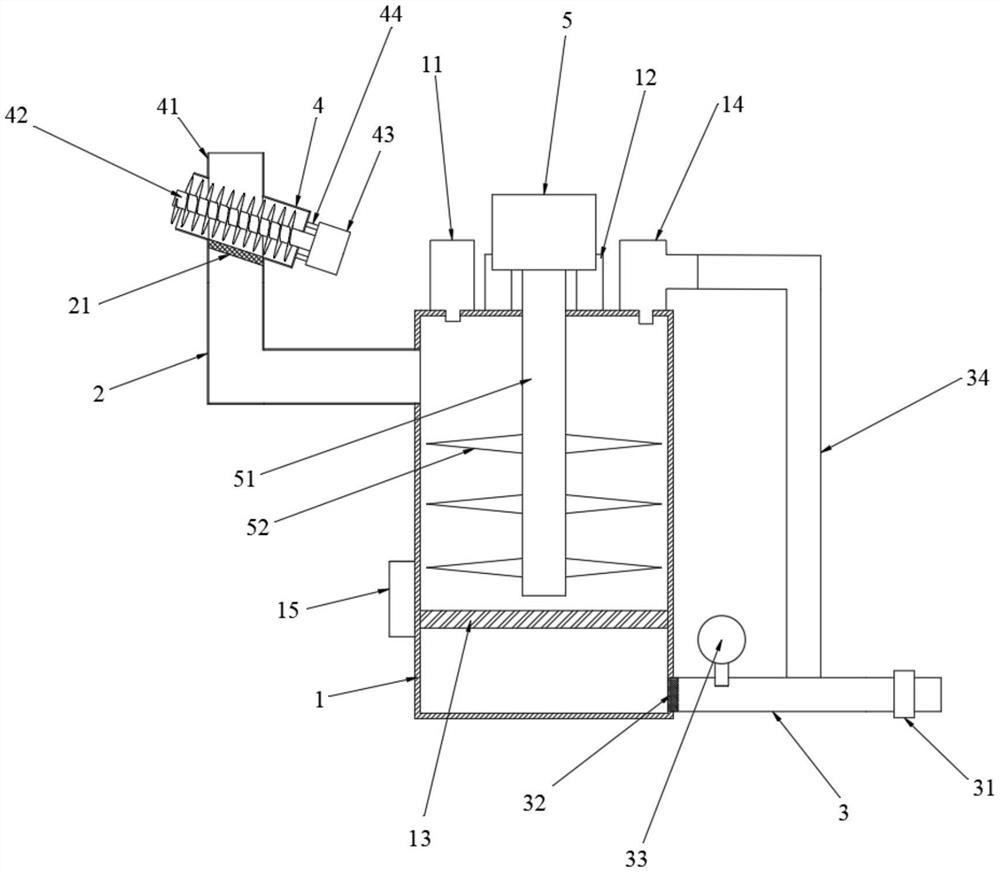

1.一种多功能污水处理装置，包括反应釜(1)，所述反应釜(1)的上端连通有进液管(2)，所述反应釜(1)的底部连通有出液管(3)，所述出液管(3)的出液端设有电动阀(31)，所述反应釜(1)的顶部设置有自动加药装置(11)，所述自动加药装置(11)的进药管穿过反应釜顶板上开设的通孔伸进反应釜(1)内，其特征在于，在进液管(2)的上端口处与进液管(2)呈60度角倾斜设有排料管(4)，所述排料管(4)与进液管(2)的内部贯通，所述排料管(4)内设有螺旋轴(42)，所述螺旋轴(42)与固定在排料管(4)下端口的第一电机(43)固定连接，在进液管(2)的上端口与进液管(2)呈60度角卡设有粗滤网(21)，所述排料管(4)的上开设有进液口(41)，所述排料管(4)的下端口为封闭状态，所述螺旋轴(42)伸出所述排料管(4)的上端口，所述第一电机(43)通过连接块(44)与所述排料管(4)固定连接，所述反应釜(1)的顶部设置有支撑台(12)，所述支撑台(12)上固定安装有第二电机(5)，所述第二电机(5)的输出端连接有搅拌轴(51)，所述搅拌轴(51)贯穿所述反应釜(1)的顶壁并伸至反应釜(1)内，所述搅拌轴(51)上固定有搅拌叶片(52)。
2.根据权利要求1所述的一种多功能污水处理装置，其特征在于，所述搅拌轴(51)的下端设置有与反应釜(1)的内壁固定连接的吸附网(13)，所述出液管(3)与反应釜(1)连接的一端设置有精滤网(32)。
3.根据权利要求1所述的一种多功能污水处理装置，其特征在于，所述出液管(3)上设置有检测仪(33)，所述检测仪(33)的检测端贯穿出液管(3)的管壁伸进所述出液管(3)内部，所述出液管(3)与所述反应釜(1)之间连通有回流管(34)，所述回流管的上端口连接有抽水泵(14)，所述抽水泵(14)的出水口贯穿反应釜(1)伸进反应釜(1)内，所述反应釜(1)的外壁上安装有控制板(15)，所述第二电机(5)、检测仪(33)、电动阀(31)以及抽水泵(14)的输入端均与所述控制板(15)的输出端连接。
说明书
一种多功能污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种多功能污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水中常常伴随有固体杂质，为避免固体杂质流入污水处理器从而造成污水处理器的损坏，现有技术通常是在污水处理器的进水口处设置过滤网，过滤网可将固体杂质挡在进水口之外，这种方式较为简便，但是现有的污水处理装置都是将过滤网固定安装在进水口处，需要人频繁地清洁过滤网，较为麻烦，如果污水中的固体杂质较多，还容易堵塞住进水口，给人们造成不便。
实用新型内容
为解决背景技术中提出的问题，本实用新型的目的在于提供一种可自动清洁掉污水水中的固体杂质并且不容易堵塞进水口的多功能污水处理装置。
为了实现上述目标，本实用新型的技术方案为：
一种多功能污水处理装置，包括反应釜，所述反应釜的上端连通有进液管，所述反应釜的底部连通有出液管，所述出液管的出液端设有有电动阀，所述反应釜的顶部设置有自动加药装置，所述自动加药装置的进药管穿过反应釜顶板上开设的通孔伸进反应釜内，在进液管的上端口处与进液管呈60度角倾斜设有排料管，所述排料管与进液管的内部贯通，所述排料管内设有螺旋轴，所述螺旋轴与固定在排料管下端口的第一电机固定连接，在进液管的上端口与进液管呈60度角卡设有粗滤网，所述排料管的上开设有进液口，所述排料管的下端口为封闭状态，所述螺旋轴伸出所述排料管的上端口，所述第一电机通过连接块与所述排料管固定连接。
进一步的，所述反应釜的顶部设置有支撑台，所述支撑台上固定安装有第二电机，所述第二电机的输出端连接有搅拌轴，所述搅拌轴贯穿所述反应釜的顶壁并伸至反应釜内，所述搅拌轴上固定有搅拌叶片。
进一步的，所述所述搅拌轴的下端设置有与反应釜的内壁固定连接的吸附网，所述出液管与反应釜连接的一端设置有精滤网。
进一步的，所述出液管上设置有检测仪，所述检测仪的检测端贯穿出液管的管壁伸进所述出液管内部，所述出液管与所述反应釜之间连通有回流管，所述回流管的上端口连接有抽水泵，所述抽水泵的出水口贯穿反应釜伸进反应釜内。
进一步的，所述反应釜的外壁上安装有控制板，所述第二电机、检测仪、电动阀以及抽水泵的输入端均与所述控制板的输出端连接。
本实用新型的有益效果为：本实用新型通过在进液管的管口处设置排料管，在排料管内设置螺旋轴，污水由排料管上的进液口流入排料管，螺旋轴转动可随时将固体杂质由排料管排出，不会造成进液口的堵塞。
（发明人：韦传友）
