申请日2020.04.27
公开（公告）日2021.02.23
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种化工重金属过滤用污水处理装置，包括电动机和浮板，所述电动机的下端安装有过滤箱，所述过滤箱的内部安装有承重座，所述承重座的下端安装有搅拌叶，所述搅拌叶的下端安装有过滤组合板，所述管道的中部安装有第一阀门，所述沉淀箱的左端上方安装有进料口，所述伸缩管的右端安装有水泵，所述浮板的内部设置有通孔，所述通孔的下端设置有隔离道，所述隔离道的下端设置有出料口。该化工重金属过滤用污水处理装置，与现有的普通化工重金属过滤用污水处理装置相比，本装置原理简单，操作方便，同时过滤速度快，过滤时间短，同时可以将不能的重金属离子分部分离，避免后期分离消耗大量的人力物力。
权利要求书
1.一种化工重金属过滤用污水处理装置，包括电动机（1）和浮板（15），其特征在于：所述电动机（1）的下端安装有过滤箱（2），且过滤箱（2）的中部上端安装有齿轮（3），所述过滤箱（2）的内部安装有承重座（4），且承重座（4）的上下两端安装有滚珠（5），所述承重座（4）的下端安装有搅拌叶（6），且搅拌叶（6）的左端安装有进水口（7），所述搅拌叶（6）的下端安装有过滤组合板（8），且过滤组合板（8）的右端下方安装有管道（9），所述管道（9）的中部安装有第一阀门（10），且第一阀门（10）的右端安装有沉淀箱（11），所述沉淀箱（11）的左端上方安装有进料口（12），且进料口（12）的右端安装有伸缩管（13），所述伸缩管（13）的右端安装有水泵（14），所述浮板（15）的内部设置有通孔（16），且浮板（15）位于伸缩管（13）的下端，所述通孔（16）的下端设置有隔离道（17），且隔离道（17）的下端设置有出料口（18），所述出料口（18）的前端安装有第二阀门（19），所述沉淀箱（11）的右端安装有第三阀门（20），且第三阀门（20）的下端安装有支撑架（21），所述支撑架（21）的右端上方安装有净水箱（22），且净水箱（22）的右端安装有第四阀门（23）。
2.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述电动机（1）通过螺栓安装在过滤箱（2）箱固定，且齿轮（3）的中轴线垂直于过滤箱（2）的上端外表面。
3.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述滚珠（5）关于承重座（4）的中轴线为圆心呈圆周排列，且搅拌叶（6）的中轴线与承重座（4）的中轴线相重合。
4.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述进水口（7）的水平中心线垂直于过滤箱（2）的右端外表面，且过滤箱（2）的内表面直径等于过滤组合板（8）的外表面直径。
5.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述过滤箱（2）通过管道（9）和第一阀门（10）与沉淀箱（11）相连接，且过滤箱（2）和沉淀箱（11）构成一体化结构。
6.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述伸缩管（13）贯穿沉淀箱（11）的上端壳体与浮板（15）相连接，且浮板（15）的内表面结构与伸缩管（13）的外表面结构相吻合。
7.根据权利要求1所述的一种化工重金属过滤用污水处理装置，其特征在于：所述过滤箱（2）、沉淀箱（11）和净水箱（22）通过支撑架（21）固定连接，且出料口（18）的中轴线与沉淀箱（11）的中轴线相重合。
说明书
一种化工重金属过滤用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种化工重金属过滤用污水处理装置。
背景技术
随着现代社会的发展，含有重金属离子和化学物质的污水产生量越来越大,由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染,同时污水中的化学物质在自然界中容易产生反应形成有毒物质，然后沉淀在土壤中或者游离在水中。
现有的化工重金属过滤用污水处理装置，过滤时间长，且废液内的重金属，无法进行实现分离与分类，且装置在使用时需要消耗大量的人力物力，且原理繁杂，使用过程麻烦，不能很好的满足人们的使用需求，针对上述情况，在现有的心血管穿刺夹基础上进行技术创新。
实用新型内容
本实用新型的目的在于提供一种化工重金属过滤用污水处理装置，以解决上述背景技术中提出一般的化工重金属过滤用污水处理装置，过滤时间长，且废液内的重金属，无法进行实现分离与分类，且装置在使用时需要消耗大量的人力物力，且原理繁杂，使用过程麻烦，不能很好的满足人们的使用需求问题。

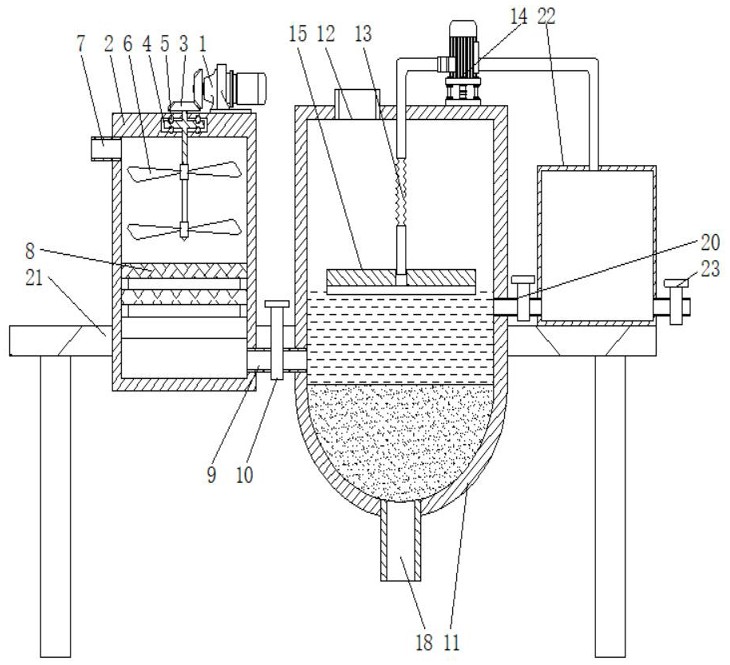

为实现上述目的，本实用新型提供如下技术方案：一种化工重金属过滤用污水处理装置，包括电动机和浮板，所述电动机的下端安装有过滤箱，且过滤箱的的中部上端安装有齿轮，所述过滤箱的内部安装有承重座，且承重座的上下两端安装有滚珠，所述承重座的下端安装有搅拌叶，且搅拌叶的左端安装有进水口，所述搅拌叶的下端安装有过滤组合板，且过滤组合板的右端下方安装有管道，所述管道的中部安装有第一阀门，且第一阀门的右端安装有沉淀箱，过滤箱通过管道和第一阀门与沉淀箱相连接，且过滤箱和沉淀箱构成一体化结构，所述沉淀箱的左端上方安装有进料口，且进料口的右端安装有伸缩管，所述伸缩管的右端安装有水泵，所述浮板的内部设置有通孔，且浮板位于伸缩管的下端，所述通孔的下端设置有隔离道，且隔离道的下端设置有出料口，所述出料口的前端安装有第二阀门，所述沉淀箱的右端安装有第三阀门，且第三阀门的下端安装有支撑架，所述支撑架的右端上方安装有净水箱，且净水箱的右端安装有第四阀门。
优选的，所述电动机通过螺栓安装在过滤箱箱固定，且齿轮的中轴线垂直于过滤箱的上端外表面。
优选的，所述滚珠关于承重座的中轴线为圆心呈圆周排列，且搅拌叶的中轴线与承重座的中轴线相重合。
优选的，所述进水口的水平中心线垂直于过滤箱的右端外表面，且过滤箱的内表面直径等于过滤组合板的外表面直径。
优选的，所述过滤箱通过管道和第一阀门与沉淀箱相连接，且过滤箱和沉淀箱构成一体化结构。
优选的，所述伸缩管贯穿沉淀箱的上端壳体与浮板相连接，且浮板的内表面结构与伸缩管的外表面结构相吻合。
优选的，所述过滤箱、沉淀箱和净水箱通过支撑架固定连接，且出料口的中轴线与沉淀箱的中轴线相重合。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过搅拌叶的设置，保持过滤组合板上端的废液内的固体杂物始终处于运动状态，避免出现固体杂物堆积在过滤组合板上，影响过滤组合板的过滤效果，搅拌叶加快废液的过滤，缩短废液污水的处理时间，其中第一阀门的设置，通过第一阀门的开合，实现过滤结构与沉淀结构的连通与隔离，避免废液在过滤后回流至过滤结构内；
2、本实用新型通过伸缩管和浮板的设置，浮板通过浮力使通孔的下端表面始终停留与废液的上端表面相接触，实现无需人工操作，保持水泵吸收状态，同时浮板的中轴线所在平面的横截面呈倒凹字形，实现过滤后的废液吸收后，浮板的下端外表面停留在沉淀物的上端表面，避免水泵吸收沉淀物导致水泵产生损耗；
3、本实用新型通过出料口和第二阀门的设置，第二阀门的开合，实现沉淀物在沉淀箱内存留与分离，同时第三阀门的设置，沉淀箱内剩余废液被抽走后通过水泵进入净水箱内，沉淀物通过出料口和第二阀门离开沉淀箱，净水箱内的剩余废液可再次通过第三阀门进入沉淀结构内，再次进行化学沉淀，实现废液内的不同重金属离子被分开沉淀，分类不同的重金属离子。
（发明人：查阿纯）
