申请日2018.10.09
公开（公告）日2021.02.12
IPC分类号C02F9/14
摘要
本实用新型公开一种CBR污水生物处理装置，包括机箱，所述机箱的左侧上方固定安装有固定板，所述固定板的上方固定安装有水泵，所述水泵的输出端设置有分流装置，所述机箱的内部上方固定安装有第一隔板，所述第一隔板的上方右侧固定安装有挡板，所述机箱的内壁右侧固定安装有支撑块，所述支撑块的上方设置有导流管，所述导流管的输入端设置有输入板，所述机箱的右侧固定安装有液压机，所述液压机的输出端固定连接有液压伸缩杆，所述液压伸缩杆的另一端设置有杂质拨片，所述杂质拨片的下方设置有粗过滤板。本实用新型的有益效果：有氧生物和厌氧生物分开处理，实现了效果好和效率高的特点。
权利要求书

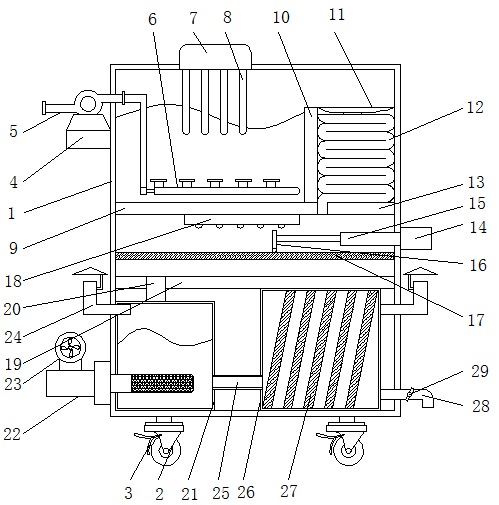

1.一种CBR污水生物处理装置，包括机箱(1)，其特征在于：所述机箱(1)的左侧上方固定安装有固定板(4)，所述固定板(4)的上方固定安装有水泵(5)，所述水泵(5)的输出端设置有分流装置(6)，所述机箱(1)的内部上方固定安装有第一隔板(9)，所述第一隔板(9)的上方右侧固定安装有挡板(10)，所述机箱(1)的内壁右侧固定安装有支撑块(13)，所述支撑块(13)的上方设置有导流管(12)，所述导流管(12)的输入端设置有输入板(11)，所述机箱(1)的右侧固定安装有液压机(14)，所述液压机(14)的输出端固定连接有液压伸缩杆(15)，所述液压伸缩杆(15)的另一端设置有杂质拨片(16)，所述杂质拨片(16)的下方设置有粗过滤板(17)，所述第一隔板(9)的底部固定安装有紫外线杀菌装置(18)，所述粗过滤板(17)的下方固定安装有第二隔板(19)，所述第二隔板(19)内开设有第一管道(20)，所述第一管道(20)的下方固定连接有厌氧处理箱(21)，所述厌氧处理箱(21)的右侧连接有第二管道(25)，所述第二管道(25)的另一端固定连接有过滤箱(26)，所述厌氧处理箱(21)和过滤箱(26)上均设置有排气管(24)，所述排气管(24)均贯穿并延伸至机箱(1)的外部，所述过滤箱(26)的内部设置有生物膜填料(27)。
2.根据权利要求1所述的一种CBR污水生物处理装置，其特征在于：所述机箱(1)的底部固定安装有万向轮(2)，所述万向轮(2)的内部设置有刹车装置(3)，所述机箱(1)的顶部固定安装有发电机(7)，所述发电机(7)的下方固定安装有电棒(8)，所述电棒(8)位于机箱(1)的内部。
3.根据权利要求1所述的一种CBR污水生物处理装置，其特征在于：所述机箱(1)的左侧下方固定安装有曝气机(22)，所述曝气机(22)的上方设置有进风扇(23)，所述曝气机(22)的输出端贯穿并延伸至厌氧处理箱(21)的内部。
4.根据权利要求1所述的一种CBR污水生物处理装置，其特征在于：所述分流装置(6)包括进水管(30)，所述进水管(30)的一端固定连接于水泵(5)的输出端。
5.根据权利要求4所述的一种CBR污水生物处理装置，其特征在于：所述进水管(30)的另一端固定连接有分流管(31)，所述分流管(31)的输出端固定连接有出水管(32)，所述出水管(32)上设置有出水孔(33)，所述出水孔(33)内设置有滤膜(34)。
6.根据权利要求1所述的一种CBR污水生物处理装置，其特征在于：所述过滤箱(26)的右侧固定连接有排水管(28)，所述排水管(28)贯穿并延伸至机箱(1)的外部，所述排水管(28)上设置有出水阀(29)。
说明书
一种CBR污水生物处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种CBR污水生物处理装置。
背景技术
污水生物处理技术，主要借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得到净化。再通过过滤污水中的微生物或抑制污水中的微生物来起到完全净化污水的效果。
目前市场上，生物污水处理装置的污水处理效率较低，处理效果较差，需要反复净化处理才能达到污水综合排放标准，这导致污水处理成本较高，难以实现生物污水处理技术的进一步推广使用。
实用新型内容
本实用新型的目的就在为了解决上述的问题而提供一种CBR污水生物处理装置。
本实用新型通过以下技术方案来实现上述目的，一种CBR污水生物处理装置，包括机箱，所述机箱的左侧上方固定安装有固定板，所述固定板的上方固定安装有水泵，所述水泵的输出端设置有分流装置，所述机箱的内部上方固定安装有第一隔板，所述第一隔板的上方右侧固定安装有挡板，所述机箱的内壁右侧固定安装有支撑块，所述支撑块的上方设置有导流管，所述导流管的输入端设置有输入板，所述机箱的右侧固定安装有液压机，所述液压机的输出端固定连接有液压伸缩杆，所述液压伸缩杆的另一端设置有杂质拨片，所述杂质拨片的下方设置有粗过滤板，所述第一隔板的底部固定安装有紫外线杀菌装置，所述粗过滤板的下方固定安装有第二隔板，所述第二隔板内开设有第一管道，所述第一管道的下方固定连接有厌氧处理箱，所述厌氧处理箱的右侧连接有第二管道，所述第二管道的另一端固定连接有过滤箱，所述厌氧处理箱和过滤箱上均设置有排气管，所述排气管均贯穿并延伸至机箱的外部，所述过滤箱的内部设置有生物膜填料。
优选的，所述机箱的底部固定安装有万向轮，所述万向轮的内部设置有刹车装置，所述机箱的顶部固定安装有发电机，所述发电机的下方固定安装有电棒，所述电棒位于机箱的内部。
优选的，所述机箱的左侧下方固定安装有曝气机，所述曝气机的上方设置有进风扇，所述曝气机的输出端贯穿并延伸至厌氧处理箱的内部。
优选的，所述分流装置包括进水管，所述进水管的一端固定连接于水泵的输出端。
优选的，所述进水管的另一端固定连接有分流管，所述分流管的输出端固定连接有出水管，所述出水管上设置有出水孔，所述出水孔内设置有滤膜。
优选的，所述过滤箱的右侧固定连接有排水管，所述排水管贯穿并延伸至机箱的外部，所述排水管上设置有出水阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型在使用时，水泵吸入污水，然后通过输出端送入分流装置内，分流装置安装有三根出水管，出水管上的出水孔还设置有滤膜，可以使污水均匀的排放出来，防止集中排放水流较大的情况发生，出水管能使污水从下而上流动传输，上方的电棒可以更全面彻底的处理污水，并且抑制生物的生长，当注入的污水变多时，水位上升，污水会溢过挡板，通过输送板流入导流管，安装的导流管路径较长，可以在水流较急时延缓水流速度，保证粗过滤板的过滤效果，第一隔板的下方还设置有紫外线杀菌装置，可以杀死腔体内的微生物，进一步降低污染再生的可能，经过粗过滤板的过滤，大杂质会被滤出来，可以通过液压伸缩杆带动杂质拨片来收集，等待集中处理，不会出现堵塞等情况，接下来的污水通过第一管道进入厌氧处理箱，然后进行厌氧生物处理，曝气机会把气体打入污水中，使氧气含量增高，从而对厌氧生物进行有氧处理，接下来污水进入过滤箱，内部设置有生物膜填料，它可以过滤掉体积更小的厌氧生物，安装有五块生物膜填料，可以使过滤更加充分彻底，厌氧处理箱和过滤箱上均设置有排气管，保证内部压强平衡，延长使用寿命，最后经过处理的污水通过排水管排出，排水管上还设置有出水阀，可以控制排水量的大小，更加人性化和实用。
（发明人：成一波;王晓翔;吕群）
