申请日2020.06.22
公开(公告)日2021.02.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种生态污水渗滤净化装置,包括渗滤箱,渗滤箱一侧的顶部固定设有过滤箱,过滤箱一侧的顶部固定设有进水管,过滤箱正面的顶部开设有溢流孔,过滤箱正面一侧的内壁和背面一侧的内壁均固定设有立槽,两个立槽分别与隔板的两端卡合连接,隔板的表面固定设有过滤网,本实用新型的有益效果是:本实用新型一种生态污水渗滤净化装置,通过在渗滤箱一侧的顶部设置过滤箱,污水经过过滤箱时,过滤网能够对污水进行初步过滤,经初步过滤的杂质留在过滤箱内,便于工作人员对杂质进行清理,通过螺栓将渗滤板与托板连接,渗滤板顶端的渗滤膜能够对污水进行二次过滤,提高了对污水的过滤质量。
权利要求书

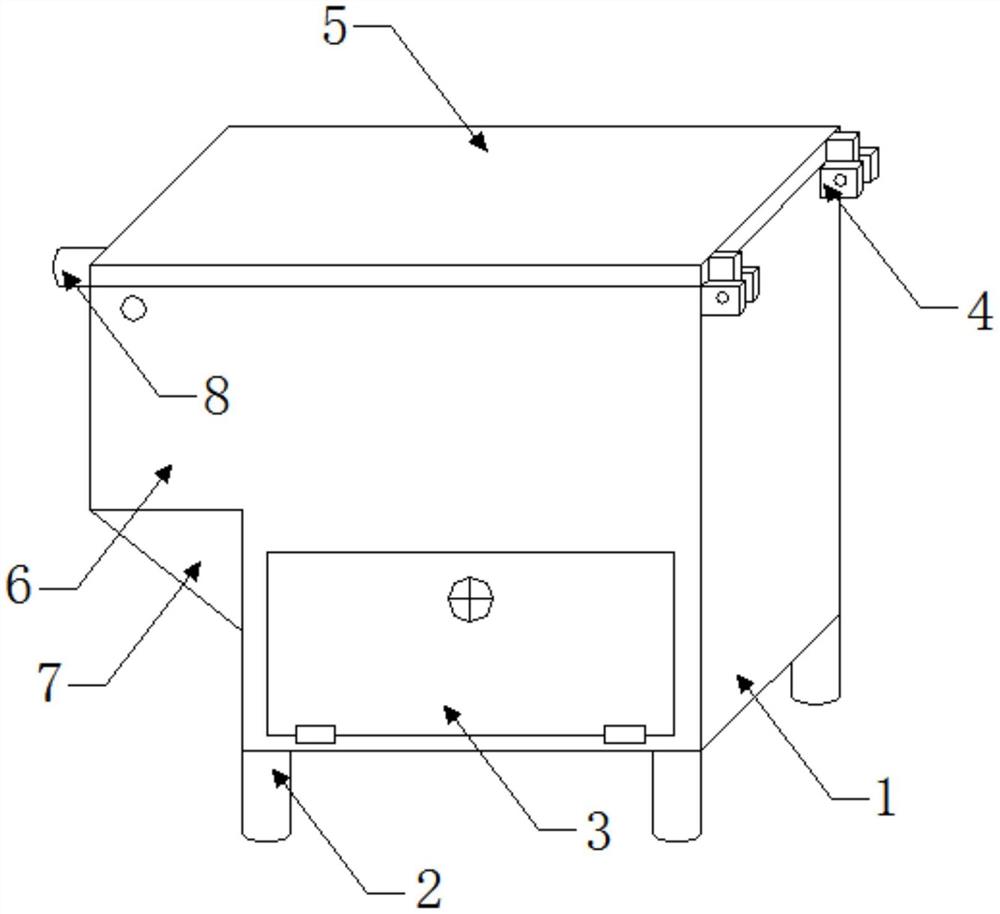

1.一种生态污水渗滤净化装置,包括渗滤箱(1),其特征在于,所述渗滤箱(1)一侧的顶部固定设有过滤箱(6),所述过滤箱(6)一侧的顶部固定设有进水管(8),所述过滤箱(6)正面的顶部开设有溢流孔,所述过滤箱(6)正面一侧的内壁和背面一侧的内壁均固定设有立槽(9),两个所述立槽(9)分别与隔板(10)的两端卡合连接,所述隔板(10)的表面固定设有过滤网(11),所述渗滤箱(1)四个边侧中部的内壁均固定设有托板(12),四个所述托板(12)的顶端均通过螺栓分别与渗滤板(13)底端的四个边侧固定连接,所述渗滤板(13)的表面开设有若干个通孔(14),所述渗滤板(13)的顶端固定设有渗滤膜(15),所述渗滤箱(1)的内部设有活性炭(16),所述渗滤箱(1)底端的一侧固定设有出水管(17),所述出水管(17)的顶端固定设有防护网(18)。
2.根据权利要求1所述的一种生态污水渗滤净化装置,其特征在于:所述渗滤箱(1)底端的四个边角均固定设有支撑腿(2),四个所述支撑腿(2)的底端均固定设有防滑垫。
3.根据权利要求1所述的一种生态污水渗滤净化装置,其特征在于:所述渗滤箱(1)的正面铰接有密封门(3),所述密封门(3)背面的四个边侧均固定设有密封条。
4.根据权利要求1所述的一种生态污水渗滤净化装置,其特征在于:所述过滤箱(6)底端的两侧均通过三角板(7)与渗滤箱(1)一侧的中部固定连接。
5.根据权利要求1所述的一种生态污水渗滤净化装置,其特征在于:四个所述托板(12)的顶端均开设有密封槽,所述渗滤板(13)底端的四个边侧均固定设有胶条(19),四个所述胶条(19)分别与四个密封槽卡合连接。
6.根据权利要求1所述的一种生态污水渗滤净化装置,其特征在于:所述渗滤箱(1)一侧的顶部通过铰链(4)与防护盖(5)的一端铰接。
说明书
一种生态污水渗滤净化装置
技术领域
本实用新型涉及一种净化装置,特别涉及一种生态污水渗滤净化装置,属于污水处理技术领域。
背景技术
自然界中有着各种各样的水生动物和植物,生物与水、生物与生物之间进行着复杂的物质和能量的交换,从数量上保持着一种动态的平衡关系,但在人类活动的影响下,这种平衡遭到了破坏,当人类向水中排放污染物时,一些有益的水生生物会中毒死亡,而一些耐污的水生生物会加剧繁殖,为了保护生态环境,需要对污水净化,常见的生态污水净化器不便于对初步过滤的杂质进行清理,且常见的生态污水净化器一般通过滤网对污水过滤,除臭能力和吸附能力较差。
实用新型内容
本实用新型的目的在于提供一种生态污水渗滤净化装置,以解决上述背景技术中提出的常见的生态污水净化器不便于对初步过滤的杂质进行清理的问题。
为实现上述目的,本实用新型提供如下技术方案:一种生态污水渗滤净化装置,包括渗滤箱,所述渗滤箱一侧的顶部固定设有过滤箱,所述过滤箱一侧的顶部固定设有进水管,所述过滤箱正面的顶部开设有溢流孔,所述过滤箱正面一侧的内壁和背面一侧的内壁均固定设有立槽,两个所述立槽分别与隔板的两端卡合连接,所述隔板的表面固定设有过滤网,所述渗滤箱四个边侧中部的内壁均固定设有托板,四个所述托板的顶端均通过螺栓分别与渗滤板底端的四个边侧固定连接,所述渗滤板的表面开设有若干个通孔,所述渗滤板的顶端固定设有渗滤膜,所述渗滤箱的内部设有活性炭,所述渗滤箱底端的一侧固定设有出水管,所述出水管的顶端固定设有防护网。
作为本实用新型的一种优选技术方案,所述渗滤箱底端的四个边角均固定设有支撑腿,四个所述支撑腿的底端均固定设有防滑垫。
作为本实用新型的一种优选技术方案,所述渗滤箱的正面铰接有密封门,所述密封门背面的四个边侧均固定设有密封条。
作为本实用新型的一种优选技术方案,所述过滤箱底端的两侧均通过三角板与渗滤箱一侧的中部固定连接。
作为本实用新型的一种优选技术方案,四个所述托板的顶端均开设有密封槽,所述渗滤板底端的四个边侧均固定设有胶条,四个所述胶条分别与四个密封槽卡合连接。
作为本实用新型的一种优选技术方案,所述渗滤箱一侧的顶部通过铰链与防护盖的一端铰接。
与现有技术相比,本实用新型的有益效果是:本实用新型一种生态污水渗滤净化装置,通过在渗滤箱一侧的顶部设置过滤箱,污水经过过滤箱时,过滤网能够对污水进行初步过滤,经初步过滤的杂质留在过滤箱内,便于工作人员对杂质进行清理,通过螺栓将渗滤板与托板连接,渗滤板顶端的渗滤膜能够对污水进行二次过滤,提高了对污水的过滤质量,经二次过滤的污水能够通过通孔流动,通过在渗滤箱的内部设置活性炭,能够对污水渗滤,污水经过活性炭时候,活性炭可对污水除臭,同时能够吸附污水中的有害物质,提高了对污水的净化效果,出水管顶端的防护网可防止活性炭通过出水管排出。
(发明人:何敏汛)
