申请日2020.05.11
公开（公告）日2021.03.09
IPC分类号C02F11/121; C02F11/13
摘要
本实用新型涉及污泥干燥装置，具体为一种污水处理用污泥干燥设备。本实用新型包括输料桶和位于输料桶右端的干燥箱，输料桶内设有螺旋杆，方便输送，干燥箱内设有滑轨机构和挤压机构，滑轨机构由两个第一滑轨和两个第二滑轨构成，挤压机构由两个第一双向丝杆、两个第二双向丝杆、第一挤压板和第二挤压板构成，第一挤压板位于第二挤压板上方，干燥箱上方左右两端均设有传动机构，传动机构由主动轮、从动轮和皮带构成，主动轮上设有第二电机，能够将污泥进行挤压更快排出水分，同时干燥箱内腔设有发热板，快速对污泥进行干燥，干燥箱右侧设有出料门，干燥后可将第一挤压板和第二挤压板调节倾斜，打开出料门，使污泥滑出，更易收集。
权利要求书

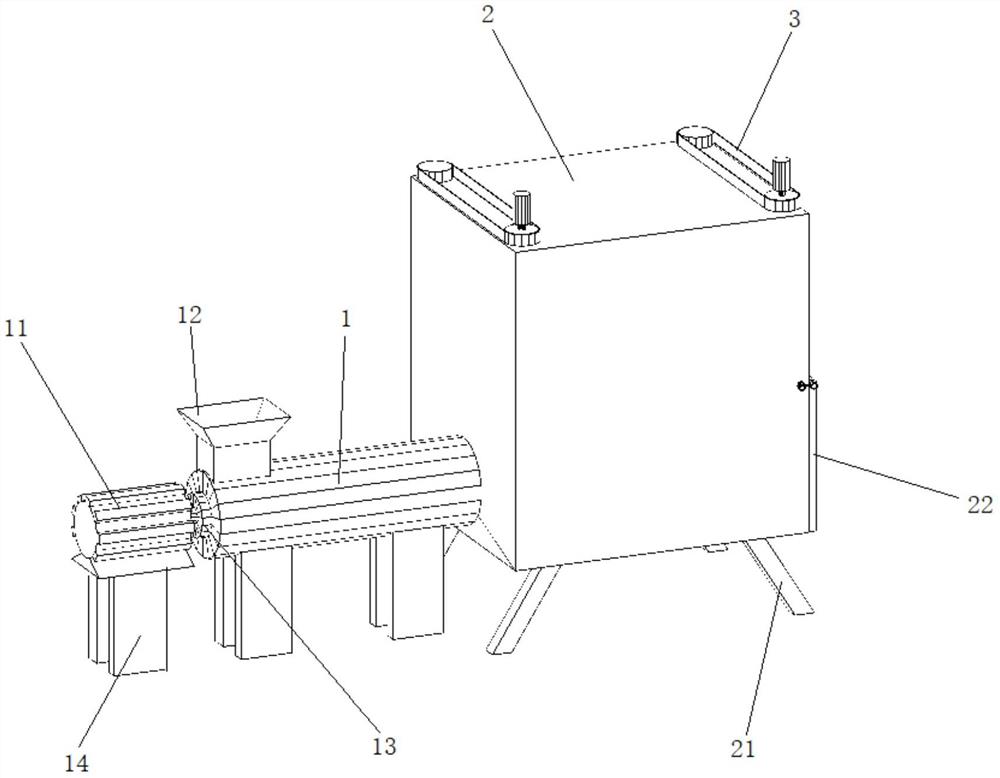

1.一种污水处理用污泥干燥设备，包括输料桶(1)和位于所述输料桶(1)右端的干燥箱(2)，其特征在于：所述输料桶(1)内设有螺旋杆(15)，所述输料桶(1)左端设有连接杆(13)，所述连接杆(13)的左端设有第一电机(11)，所述输料桶(1)上靠近左端的位置设有进料端(12)，所述输料桶(1)和所述第一电机(11)的下方均设有若干支撑座(14)，所述干燥箱(2)内设有滑轨机构(5)和挤压机构(4)，所述滑轨机构(5)由两个第一滑轨(51)和两个第二滑轨(52)构成，两个所述第一滑轨(51)位于所述干燥箱(2)左侧壁两端的位置，两个所述第二滑轨(52)位于所述干燥箱(2)右侧壁两端的位置，所述挤压机构(4)由两个第一双向丝杆(41)、两个第二双向丝杆(42)、第一挤压板(43)和第二挤压板(44)构成，两个所述第一双向丝杆(41)位于所述干燥箱(2)左侧壁两端的位置，两个所述第二双向丝杆(42)位于所述干燥箱(2)右侧壁两端的位置，所述第一挤压板(43)位于所述第二挤压板(44)上方，所述干燥箱(2)上方左右两端均设有传动机构(3)，所述传动机构(3)由主动轮(31)、从动轮(34)和皮带(33)构成，所述主动轮(31)上设有第二电机(32)，所述干燥箱(2)内壁空腔内设有发热板(23)，所述干燥箱(2)右侧设有出料门(22)，所述出料门(22)前后两侧靠近上端的位置设有连接柱(221)，所述连接柱(221)一端设有转轴(222)，所述干燥箱(2)前后两侧与所述连接柱(221)相对的位置设有固定柱(223)，所述干燥箱(2)下端设有支架(21)，所述干燥箱(2)底部中心位置设有出水口(24)。
2.根据权利要求1所述的污水处理用污泥干燥设备，其特征在于：所述第一电机(11)与所述连接杆(13)固定连接，所述连接杆(13)穿过所述输料桶(1)，并与所述螺旋杆(15)固定连接。
3.根据权利要求1所述的污水处理用污泥干燥设备，其特征在于：所述输料桶(1)的出料口与所述干燥箱(2)的进料口法兰连接，所述输料桶(1)的出料口设有阀门。
4.根据权利要求1所述的污水处理用污泥干燥设备，其特征在于：所述主动轮(31)上端与所述第二电机(32)的输出端固定连接，所述主动轮(31)与所述从动轮(34)通过所述皮带(33)传动连接，所述主动轮(31)和所述从动轮(34)的底端分别与相对应的所述第一双向丝杆(41)或所述第二双向丝杆(42)固定连接，所述第一双向丝杆(41)和所述第二双向丝杆(42)均与所述干燥箱(2)底部通过轴承转动连接。
5.根据权利要求1所述的污水处理用污泥干燥设备，其特征在于：所述第一挤压板(43)的四角分别穿过两个所述第一双向丝杆(41)和两个所述第二双向丝杆(42),并与两个所述第一双向丝杆(41)和两个所述第二双向丝杆(42)的上半部分滑动连接，所述第二挤压板(44)的四角分别穿过两个所述第一双向丝杆(41)和两个所述第二双向丝杆(42),并与两个所述第一双向丝杆(41)和两个所述第二双向丝杆(42)的下半部分滑动连接，所述第一挤压板(43)和所述第二挤压板(44)均与所述第一滑轨(51)和所述第二滑轨(52)滑动连接。
6.根据权利要求1所述的污水处理用污泥干燥设备，其特征在于：所述出料门(22)底端与所述干燥箱(2)通过铰链转动连接，所述转轴(222)与所述连接柱(221)转动连接，所述转轴(222)与所述固定柱(223)套接固定。
说明书
一种污水处理用污泥干燥设备
技术领域
本实用新型涉及污泥干燥装置，具体为一种污水处理用污泥干燥设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水中的污泥有的富含多种有机物，可以被用来回收再利用，使用前需要对污泥进行干燥处理，但是现有的污泥干燥设备的效率不高且需要人工输送和收集，从而影响工作的效率，鉴于此，我们提出一种污水处理用污泥干燥设备。
实用新型内容
本实用新型的目的在于提供一种污水处理用污泥干燥设备，以解决上述背景技术中但是现有的污泥干燥的效率不高且需要人工输送和收集，从而影响工作的效率的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用污泥干燥设备，包括输料桶和位于所述输料桶右端的干燥箱，所述输料桶内设有螺旋杆，所述输料桶左端设有连接杆，所述连接杆的左端设有第一电机，所述输料桶上靠近左端的位置设有进料端，所述输料桶和所述第一电机的下方均设有若干支撑座，所述干燥箱内设有滑轨机构和挤压机构，所述滑轨机构由两个第一滑轨和两个第二滑轨构成，两个所述第一滑轨位于所述干燥箱左侧壁两端的位置，两个所述第二滑轨位于所述干燥箱右侧壁两端的位置，所述挤压机构由两个第一双向丝杆、两个第二双向丝杆、第一挤压板和第二挤压板构成，两个所述第一双向丝杆位于所述干燥箱左侧壁两端的位置，两个所述第二双向丝杆位于所述干燥箱右侧壁两端的位置，所述第一挤压板位于所述第二挤压板上方，所述干燥箱上方左右两端均设有传动机构，所述传动机构由主动轮、从动轮和皮带构成，所述主动轮上设有第二电机，所述干燥箱内壁空腔内设有发热板，所述干燥箱右侧设有出料门，所述出料门前后两侧靠近上端的位置设有连接柱，所述连接柱一端设有转轴，所述干燥箱前后两侧与所述连接柱相对的位置设有固定柱，所述干燥箱下端设有支架，所述干燥箱底部中心位置设有出水口。
优选的，所述第一电机与所述连接杆固定连接，所述连接杆穿过所述输料桶，并与所述螺旋杆固定连接。
优选的，所述输料桶的出料口与所述干燥箱的进料口法兰连接，所述输料桶的出料口设有阀门。
优选的，所述主动轮上端与所述第二电机的输出端固定连接，所述主动轮与所述从动轮通过所述皮带传动连接，所述主动轮和所述从动轮的底端分别与相对应的所述第一双向丝杆或所述第二双向丝杆固定连接，所述第一双向丝杆和所述第二双向丝杆均与所述干燥箱底部通过轴承转动连接。
优选的，所述第一挤压板的四角分别穿过两个所述第一双向丝杆和两个所述第二双向丝杆,并与两个所述第一双向丝杆和两个所述第二双向丝杆的上半部分滑动连接，所述第二挤压板的四角分别穿过两个所述第一双向丝杆和两个所述第二双向丝杆,并与两个所述第一双向丝杆和两个所述第二双向丝杆的下半部分滑动连接，所述第一挤压板和所述第二挤压板均与所述第一滑轨和所述第二滑轨滑动连接。
优选的，所述出料门底端与所述干燥箱通过铰链转动连接，所述转轴与所述连接柱转动连接，所述转轴与所述固定柱套接固定。
与现有技术相比，本实用新型的有益效果：
1、该污水处理用污泥干燥设备，设有输送箱和干燥箱，输送箱内设有螺旋杆，可在输送过程中将污泥进行打散，干燥箱上设有传动机构，干燥箱内设有挤压机构和滑轨机构，能够将污泥进行挤压更快排出水分，同时干燥箱内腔设有发热板，快速对污泥进行干燥，干燥后可将第一挤压板和第二挤压板调节倾斜，打开出料门，使污泥滑出，更易收集。
（发明人：邬智勇）
