申请日2020.12.07
公开（公告）日2021.03.16
IPC分类号E03F5/04
摘要
本发明涉及一种浮筒式防臭排水装置，包括进水端、出水端以及设于进水端与出水端之间的防臭管段，防臭管段包括正U形管以及浮筒组件，浮筒组件设于正U形管靠近出水端一侧，浮筒组件包括用于连接正U形管和出水端的连接件、设于连接件内的浮筒基座以及铰接于浮筒基座上方的浮筒，浮筒一侧与浮筒基座一侧铰接，本发明可适配于浴室柜、洗手池、厨用水槽等室内排水的产品，当有水流通过时，浮筒在水压的作用下开启排水，当无水流通过时，在正U形管存水枯竭、污水逆流、臭气反串等情况下，浮筒在重力的作用下闭合，通过双重防臭以起到密封隔绝气味且防止水逆流的作用，具有较好的应用推广价值。
权利要求书

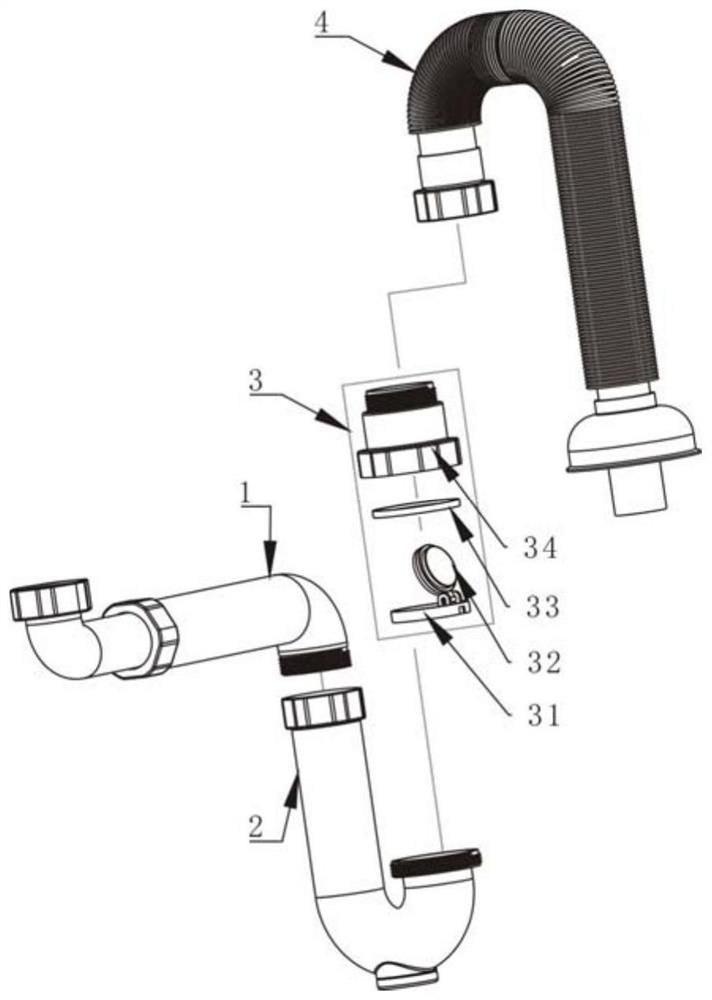

1.一种浮筒式防臭排水装置，其特征在于，包括进水端、出水端以及设于进水端与出水端之间的防臭管段，所述防臭管段包括正U形管以及浮筒组件，所述浮筒组件设于正U形管靠近出水端一侧，浮筒组件包括用于连接正U形管和出水端的连接件、设于连接件内的浮筒基座以及铰接于浮筒基座上方的浮筒，所述浮筒一侧与浮筒基座一侧铰接。
2.根据权利要求1所述一种浮筒式防臭排水装置，其特征在于，所述浮筒基座与连接件内壁之间连接有密封圈。
3.根据权利要求1所述一种浮筒式防臭排水装置，其特征在于，所述浮筒底面为弧面结构，所述浮筒底面与浮筒基座之间连接有密封垫。
4.根据权利要求1至3中任意一项的所述一种浮筒式防臭排水装置，其特征在于，所述连接件分别与正U形管和出水端螺纹连接。
5.根据权利要求1所述一种浮筒式防臭排水装置，其特征在于，所述进水端包括设于正U形管一端上方的可伸缩排水管段，所述可伸缩排水管段与正U形管一端相连通。
6.根据权利要求1或5所述一种浮筒式防臭排水装置，其特征在于，所述出水端包括一端通过连接件与正U形管相连通的反U形管。
说明书
一种浮筒式防臭排水装置
技术领域
本发明涉及室内排水领域，尤其涉及一种浮筒式防臭排水装置。
背景技术
在室内的排水系统中，传统的水封型排水管具备一定的防臭效果，但是水封型排水管在长时间不用的状况下，水封失效，下水管道中孳生的蚊虫、腐败的臭味会反溢进室内，使人们居住和生活环境的质量下降。目前市场上还存有机械密闭式和磁吸式防臭等几类室内排水装置，这几种排水装置虽然有他们各自的优点，但其同时存在一个问题，即排水速度小，达不到国家标准，防臭效果不理想等缺点。除此之外，如今室内的排水系统中由于空间往往非常狭小，如何在狭小的空间内，通过优化排水管的空间布局，增强其收纳性能就显得至关重要。
发明内容
本发明所要解决的技术问题是克服现有技术中存在的不足，提供一种浮筒式防臭排水装置。
本发明是通过以下技术方案予以实现：
一种浮筒式防臭排水装置，其特征在于，包括进水端、出水端以及设于进水端与出水端之间的防臭管段，所述防臭管段包括正U形管以及浮筒组件，所述浮筒组件设于正U形管靠近出水端一侧，浮筒组件包括用于连接正U形管和出水端的连接件、设于连接件内的浮筒基座以及铰接于浮筒基座上方的浮筒，所述浮筒一侧与浮筒基座一侧铰接。
根据上述技术方案，优选地，所述浮筒基座与连接件内壁之间连接有密封圈。
根据上述技术方案，优选地，所述浮筒底面为弧面结构，所述浮筒底面与浮筒基座之间连接有密封垫。
根据上述技术方案，优选地，所述连接件分别与正U形管和出水端螺纹连接。
根据上述技术方案，优选地，所述进水端包括设于正U形管一端上方的可伸缩排水管段，所述可伸缩排水管段与正U形管一端相连通。
根据上述技术方案，优选地，所述出水端包括一端通过连接件与正U形管相连通的反U形管。
本发明的有益效果是：
本发明可适配于浴室柜、洗手池、厨用水槽等室内排水的产品，当有水流通过时，浮筒在水压的作用下开启排水，当无水流通过时，在正U形管存水枯竭、污水逆流、臭气反串等情况下，浮筒在重力的作用下闭合，通过双重防臭以起到密封隔绝气味且防止水逆流的作用，具有较好的应用推广价值。
（发明人：王彦庆;陈浩宽;梁绍团;朱开煌）
