申请日2020.07.17
公开（公告）日2021.03.12
IPC分类号B01D21/04
摘要
本实用新型涉及一种污水处理用高效收浆装置，其包括沉淀池和刮泥装置，刮泥装置包括刮泥车和用于驱动刮泥车移动的驱动装置，所述刮泥车上固定设置有若干刮泥板，所述刮泥板包括松泥板和推泥板，松泥板上设置有若干松泥爪，推泥板上设置有刮刀。本实用新型具有减少刮板受到阻力的效果。
权利要求书

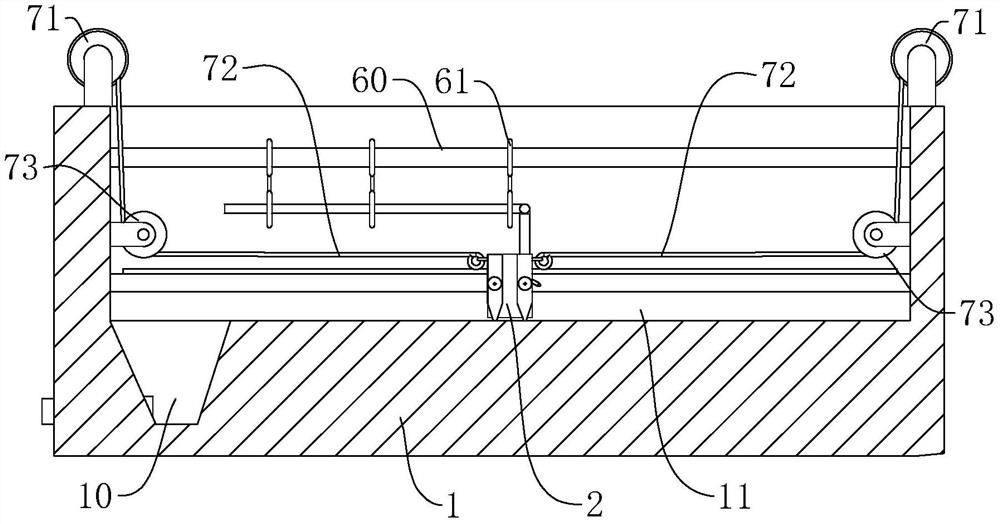

1.一种污水处理用高效收浆装置，包括沉淀池(1)和刮泥装置，刮泥装置包括刮泥车(2)和用于驱动刮泥车(2)移动的驱动装置，其特征在于：所述刮泥车(2)上固定设置有若干刮泥板(3)，所述刮泥板(3)包括松泥板(31)和推泥板(32)，松泥板(31)上设置有若干松泥爪(310)，推泥板(32)上设置有刮刀(320)。
2.根据权利要求1所述的污水处理用高效收浆装置，其特征在于：所述松泥板(31)上设置有用于向板结的污泥上喷水的喷水装置。
3.根据权利要求2所述的污水处理用高效收浆装置，其特征在于，所述喷水装置包括供水管(4)和若干高压喷头(5)，高压喷头(5)与供水管(4)连通，所述高压喷头(5)安装在松泥板(31)上。
4.根据权利要求3所述的污水处理用高效收浆装置，其特征在于，所述高压喷头(5)倾斜设置，且高压喷头(5)的喷水方向朝向沉淀池(1)底面。
5.根据权利要求3所述的污水处理用高效收浆装置，其特征在于，所述供水管(4)包括主管道(40)和分水管(41)，所述主管道(40)和分水管(41)连通，所述高压喷头(5)安装在分水管(41)上，所述主管道(40)设置为柔性管，主管道(40)与水源连通。
6.根据权利要求5所述的污水处理用高效收浆装置，其特征在于，所述沉淀池(1)内设置有滑杆(60)，所述滑杆(60)上套设有若干滑动件(61)，所述滑动件(61)与滑杆(60)滑动连接，所述滑动件(61)均与主管道(40)固定连接。
7.根据权利要求6所述的污水处理用高效收浆装置，其特征在于，所述滑动件(61)包括安装环(610)、连接杆(611)和连接环(612)，安装环(610)套设在滑杆(60)上，所述连接杆(611)的两端分别与安装环(610)和连接环(612)固定连接，所述主管道(40)穿过连接环(612)，连接环(612)与主管道(40)固定连接。
8.根据权利要求1所述的污水处理用高效收浆装置，其特征在于，所述沉淀池(1)内设置有收浆槽(10)，所述收浆槽(10)的侧壁安装有若干抽浆管(81)，抽浆管(81)与收浆槽(10)连通，抽浆管(81)上安装有用于抽吸污泥的抽吸件(80)。
说明书
一种污水处理用高效收浆装置
技术领域
本实用新型涉及污水处理的技术领域，尤其是涉及一种污水处理用高效收浆装置。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，污水在处理的过程中会在沉淀池内去除不溶态的污染物，沉淀池底部的沉淀物形成的污泥形成的泥浆需要使用刮泥机进行清理。
现有的如专利公告号为CN201399267Y的中国专利公开的单轨式刮泥机，包括控制装置、牵引装置、环形链条、台车、轨道、多个导向链轮；环形链条分别绕过牵引装置上的驱动链轮、各导向链轮、台车，形成一个回转机构；控制装置通过牵引装置，控制设置于轨道上的台车；台车的两侧设置有刮板。
上述中的现有技术方案存在以下缺陷：沉淀池底层沉积的污泥会出现板结的情况，刮板受到阻力增大，就会造成刮板磨损过快，最终导致刮泥机部件损坏或保护停机。
实用新型内容
针对现有技术存在的不足，本实用新型的目的之一是提供一种污水处理用高效收浆装置，其具有减少刮板受到阻力的效果。
本实用新型的上述发明目的是通过以下技术方案得以实现的：一种污水处理用高效收浆装置，包括沉淀池和刮泥装置，刮泥装置包括刮泥车和用于驱动刮泥车移动的驱动装置，所述刮泥车上固定设置有若干刮泥板，所述刮泥板包括松泥板和推泥板，松泥板上设置有若干松泥爪，推泥板上设置有刮刀。
通过采用上述技术方案，在刮泥车移动时，松泥板上的松泥爪将板结的污泥刮散，推泥板上的刮刀在把被刮散的污泥收集起来，减少刮泥板收到的阻力，减轻对刮泥板的磨损，保护刮泥机部件，减少出现刮泥架保护停机的现象出现，加快了工作的效率。
本实用新型在一较佳示例中可以进一步配置为：所述松泥板上设置有用于向板结的污泥上喷水的喷水装置。
通过采用上述技术方案，喷水装置用于向沉淀池底部进行喷水，喷水装置用于使板结的污泥变软，便于松泥爪松泥。
本实用新型在一较佳示例中可以进一步配置为：所述喷水装置包括供水管和若干高压喷头，高压喷头与供水管连通，所述高压喷头安装在松泥板上。
通过采用上述技术方案，供水管用于通入松泥用的水，高压喷头使喷出的水带有压力，便于将板结的污泥冲散。
本实用新型在一较佳示例中可以进一步配置为：所述高压喷头倾斜设置，且高压喷头的喷水方向朝向沉淀池底面。
通过采用上述技术方案，高压喷头的喷水方向朝向沉淀池底面设置，便于高压喷头的喷水作业。
本实用新型在一较佳示例中可以进一步配置为：所述供水管包括主管道和分水管，所述主管道和分水管连通，所述高压喷头安装在分水管上，所述主管道设置为柔性管，主管道与水源连通。
通过采用上述技术方案，分管道用于连通高压喷头，主管道到用于外接水源，主管道设置为柔性管，是主管道能在刮泥车的移动的同时供水。
本实用新型在一较佳示例中可以进一步配置为：所述沉淀池内设置有滑杆，所述滑杆上套设有若干滑动件，所述滑动件与滑杆滑动连接，所述滑动件均与主管道固定连接。
通过采用上述技术方案，滑动件与主管道固定连接，滑动件可在滑杆上滑动，进而带动主管道移动，滑杆和滑动件对主管道起收纳的作用，减少出现主管道对刮泥车的行走造成影响的现象。
本实用新型在一较佳示例中可以进一步配置为：所述滑动件包括安装环、连接杆和连接环，安装环套设在滑杆上，所述连接杆的两端分别与安装环和连接环固定连接，所述主管道穿过连接环，连接环与主管道固定连接。
通过采用上述技术方案，安装环可在滑杆上移动，以实现滑动件置于滑杆滑动连接的目的，主管道穿过连接环，以实现主管道安装在连接环上的目的。
本实用新型在一较佳示例中可以进一步配置为：所述沉淀池内设置有收浆槽，所述收浆槽的侧壁安装有若干抽浆管，抽浆管与收浆槽连通，抽浆管上安装有用于抽吸污泥的抽吸件。
通过采用上述技术方案，收浆槽用于对污泥进行收纳，再由抽吸件用过抽浆管将污泥抽出进行集中处理。
综上所述，本实用新型包括以下至少一种有益技术效果：
1.在刮泥车移动进行刮泥作业时，松泥爪先将板结的污泥刮松，然后由推泥板推动污泥随刮泥车的移动而移动，松泥爪的设置没减少推泥板收到的阻力，减轻对刮泥杆的磨损，保护刮泥机部件，减少出现刮泥架保护停机的现象出现；
2.松泥板上的高压喷头的设置，松泥爪松泥前，将水喷在板结的污泥上，减少松泥爪收到的阻力。
（发明人：楚作冉;楚相锋）
