申请日2020.12.15
公开（公告）日2021.03.23
IPC分类号C02F9/04
摘要
本发明公开了农村一体化污水处理的设备，包括集水池及消毒池，所述集水池及消毒池之间设置有抽水管，所述抽水管上设置有抽水泵，所述抽水泵固定在消毒池的顶部侧壁上，所述抽水管位于集水池的一端端口处固定有过滤网，所述过滤网的一侧设置有用于防堵塞的往复清理装置，所述抽水管的顶部设置有处理箱，所述处理箱的内腔上通过用于抽水管内部水压感应的感应装置固定连接有方形箱，所述方形箱上设置有第一滑动槽，所述第一滑动槽上滑动连接有第一滑动杆。操作简单、实施便捷，能够形成抽水管进水口上的防堵塞自动清理机构，在抽水管进水口堵塞时不需要人工手动进行清理，给操作带来了便捷。
权利要求书

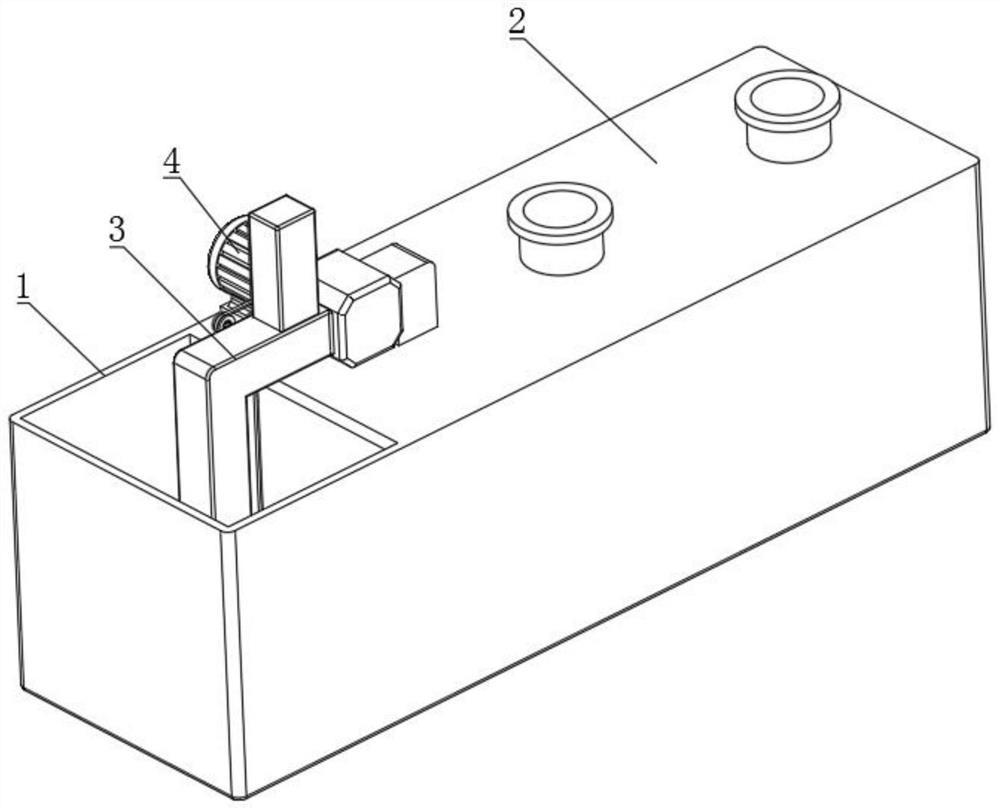

1.农村一体化污水处理的设备，包括集水池(1)及消毒池(2)，其特征在于，所述集水池(1)及消毒池(2)之间设置有抽水管(3)，所述抽水管(3)上设置有抽水泵(4)，所述抽水泵(4)固定在消毒池(2)的顶部侧壁上，所述抽水管(3)位于集水池(1)的一端端口处固定有过滤网(5)，所述过滤网(5)的一侧设置有用于防堵塞的往复清理装置(6)，所述抽水管(3)的顶部设置有处理箱(7)，所述处理箱(7)的内腔上通过用于抽水管(3)内部水压感应的感应装置(8)固定连接有方形箱(9)，所述方形箱(9)上设置有第一滑动槽(10)，所述第一滑动槽(10)上滑动连接有第一滑动杆(12)，所述第一滑动槽(10)的内壁上固定有第一弹簧(11)，所述第一弹簧(11)的另一端与第一滑动杆(12)的一端相固定，所述第一滑动杆(12)远离方形箱(9)的一端的顶部开设有第一斜面(13)，所述处理箱(7)的内部通过复位装置(14)滑动连接有弧形板(15)，且弧形板(15)位于方形箱(9)的顶部，所述弧形板(15)上设置有用于往复清理装置(6)启停的启停装置(16)，所述消毒池(2)的顶部设置有用于往复清理装置(6)动力传动的传动装置(17)。
2.根据权利要求1所述的农村一体化污水处理的设备，其特征在于，所述往复清理装置(6)由第一固定板(601)、安装板(602)、第二滑动杆(603)、清理板(604)、滑动板(605)、第二滑动槽(606)、转动板(607)及固定销(608)组成，所述第一固定板(601)对称设置有两个，两个所述第一固定板(601)固定在集水池(1)的内壁上，所述安装板(602)固定在两个第一固定板(601)的侧壁上，所述第二滑动杆(603)设置有两个，两个所述第二滑动杆(603)分别滑动连接在两个第一固定板(601)上，所述清理板(604)固定在第二滑动杆(603)的一端，且清理板(604)与过滤网(5)相互水平设置，所述滑动板(605)固定在两个第二滑动杆(603)相对的侧壁上，所述第二滑动槽(606)贯穿开设在滑动板(605)上，所述转动板(607)转动连接在安装板(602)上，所述固定销(608)固定在转动板(607)的侧壁上，且固定销(608)位于第二滑动槽(606)的内部。
3.根据权利要求1所述的农村一体化污水处理的设备，其特征在于，所述感应装置(8)由进水口(801)、中空弹簧管(802)、推动杆(803)及限位板(804)组成，所述进水口(801)固定在处理箱(7)的内部，所述中空弹簧管(802)固定在进水口(801)的顶部，且进水口(801)及中空弹簧管(802)与抽水管(3)相通设置，所述推动杆(803)滑动连接在中空弹簧管(802)的顶部，所述限位板(804)与推动杆(803)的侧壁滑动连接，所述限位板(804)固定在处理箱(7)的内壁上。
4.根据权利要求1所述的农村一体化污水处理的设备，其特征在于，所述复位装置(14)由第二固定板(1401)、竖直滑槽(1402)、倾斜滑槽(1403)及挂钩弹簧(1404)组成，所述第二固定板(1401)固定在处理箱(7)的内壁上，所述竖直滑槽(1402)及倾斜滑槽(1403)开设在第二固定板(1401)的侧壁上，且竖直滑槽(1402)与倾斜滑槽(1403)相通设置，所述弧形板(15)通过滑动销与竖直滑槽(1402)滑动连接，所述挂钩弹簧(1404)的一端固定在弧形板(15)的顶部，所述挂钩弹簧(1404)的另一端与处理箱(7)的顶部侧壁相固定。
5.根据权利要求1所述的农村一体化污水处理的设备，其特征在于，所述启停装置(16)由第二斜面(1601)、挤压杆(1602)、第二弹簧(1603)、L型板(1604)、导向杆(1605)及花键套(1606)组成，所述第二斜面(1601)开设在弧形板(15)底部的侧壁上，所述挤压杆(1602)滑动连接在处理箱(7)的侧壁上，且挤压杆(1602)位于处理箱(7)内部的一端与第二斜面(1601)相抵设置，所述第二弹簧(1603)套设在挤压杆(1602)位于处理箱(7)外部的侧壁上，所述L型板(1604)固定在挤压杆(1602)位于处理箱(7)外部的一端，所述第二弹簧(1603)的一端与处理箱(7)的侧壁相固定，所述第二弹簧(1603)的另一端与L型板(1604)的侧壁相固定，所述导向杆(1605)滑动连接在L型板(1604)上，所述导向杆(1605)的一端与抽水管(3)的侧壁相固定，所述花键套(1606)固定在L型板(1604)远离挤压杆(1602)的一端。
6.根据权利要求1所述的农村一体化污水处理的设备，其特征在于，所述传动装置(17)由第一皮带轮(1701)、支撑板(1702)、第二皮带轮(1703)、第一皮带(1704)、第一花键轴(1705)、第三皮带轮(1706)、第二花键轴(1707)、转轴(1708)、第四皮带轮(1709)及第二皮带(1710)组成，所述第一皮带轮(1701)固定在抽水泵(4)的输出轴上，所述支撑板(1702)固定在消毒池(2)的顶部侧壁上，所述第二皮带轮(1703)转动连接在支撑板(1702)的侧壁上，所述第一皮带轮(1701)与第二皮带轮(1703)之间通过第一皮带(1704)进行传动，所述第三皮带轮(1706)转动连接在抽水管(3)的侧壁上，所述第二皮带轮(1703)与第三皮带轮(1706)相对的侧壁上分别固定连接有第一花键轴(1705)及第二花键轴(1707)，且花键套(1606)滑动连接在第二花键轴(1707)上，所述转轴(1708)转动连接在安装板(602)的侧壁上，所述转轴(1708)的一端与转动板(607)的侧壁相固定，所述第四皮带轮(1709)固定在转轴(1708)远离转动板(607)的一端，所述第三皮带轮(1706)与第四皮带轮(1709)之间通过第二皮带(1710)进行传动。
说明书
农村一体化污水处理的设备
技术领域
本发明属于污水处理设备技术领域，具体地说，涉及农村一体化污水处理的设备。
背景技术
现在农村生活日渐城市化，农村生活污水主要来自家里的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。当前典型的农村生活污水处理设备主要包括生态处理设备、生物处理设备及生物+生态处理系统。
农村一体化污水处理设备在进行污水处理时，需要将集水池中收集的待处理污水抽送至消毒池内部，再分别经过一沉池、一级接触池、二级接触池、二沉池的消毒过滤处理完成污水的净化，但是在污水抽送的过程中，由于污水中常会掺杂较多的杂物，易造成抽水管口的堵塞，现有的抽水管上缺少防堵塞自动清理机构，在抽水管存在堵塞时需要人工进行手动清理，带来较多不便。
有鉴于此特提出本发明。
发明内容
本发明要解决的技术问题在于克服现有技术的不足，提供农村一体化污水处理的设备，为解决上述技术问题，本发明采用技术方案的基本构思是：
农村一体化污水处理的设备，包括集水池及消毒池，所述集水池及消毒池之间设置有抽水管，所述抽水管上设置有抽水泵，所述抽水泵固定在消毒池的顶部侧壁上，所述抽水管位于集水池的一端端口处固定有过滤网，所述过滤网的一侧设置有用于防堵塞的往复清理装置，所述抽水管的顶部设置有处理箱，所述处理箱的内腔上通过用于抽水管内部水压感应的感应装置固定连接有方形箱，所述方形箱上设置有第一滑动槽，所述第一滑动槽上滑动连接有第一滑动杆，所述第一滑动槽的内壁上固定有第一弹簧，所述第一弹簧的另一端与第一滑动杆的一端相固定，所述第一滑动杆远离方形箱的一端的顶部开设有第一斜面，所述处理箱的内部通过复位装置滑动连接有弧形板，且弧形板位于方形箱的顶部，所述弧形板上设置有用于往复清理装置启停的启停装置，所述消毒池的顶部设置有用于往复清理装置动力传动的传动装置。
所述往复清理装置由第一固定板、安装板、第二滑动杆、清理板、滑动板、第二滑动槽、转动板及固定销组成，所述第一固定板对称设置有两个，两个所述第一固定板固定在集水池的内壁上，所述安装板固定在两个第一固定板的侧壁上，所述第二滑动杆设置有两个，两个所述第二滑动杆分别滑动连接在两个第一固定板上，所述清理板固定在第二滑动杆的一端，且清理板与过滤网相互水平设置，所述滑动板固定在两个第二滑动杆相对的侧壁上，所述第二滑动槽贯穿开设在滑动板上，所述转动板转动连接在安装板上，所述固定销固定在转动板的侧壁上，且固定销位于第二滑动槽的内部。
所述感应装置由进水口、中空弹簧管、推动杆及限位板组成，所述进水口固定在处理箱的内部，所述中空弹簧管固定在进水口的顶部，且进水口及中空弹簧管与抽水管相通设置，所述推动杆滑动连接在中空弹簧管的顶部，所述限位板与推动杆的侧壁滑动连接，所述限位板固定在处理箱的内壁上。
所述复位装置由第二固定板、竖直滑槽、倾斜滑槽及挂钩弹簧组成，所述第二固定板固定在处理箱的内壁上，所述竖直滑槽及倾斜滑槽开设在第二固定板的侧壁上，且竖直滑槽与倾斜滑槽相通设置，所述弧形板通过滑动销与竖直滑槽滑动连接，所述挂钩弹簧的一端固定在弧形板的顶部，所述挂钩弹簧的另一端与处理箱的顶部侧壁相固定。
所述启停装置由第二斜面、挤压杆、第二弹簧、L型板、导向杆及花键套组成，所述第二斜面开设在弧形板底部的侧壁上，所述挤压杆滑动连接在处理箱的侧壁上，且挤压杆位于处理箱内部的一端与第二斜面相抵设置，所述第二弹簧套设在挤压杆位于处理箱外部的侧壁上，所述L型板固定在挤压杆位于处理箱外部的一端，所述第二弹簧的一端与处理箱的侧壁相固定，所述第二弹簧的另一端与L型板的侧壁相固定，所述导向杆滑动连接在L型板上，所述导向杆的一端与抽水管的侧壁相固定，所述花键套固定在L型板远离挤压杆的一端。
所述传动装置由第一皮带轮、支撑板、第二皮带轮、第一皮带、第一花键轴、第三皮带轮、第二花键轴、转轴、第四皮带轮及第二皮带组成，所述第一皮带轮固定在抽水泵的输出轴上，所述支撑板固定在消毒池的顶部侧壁上，所述第二皮带轮转动连接在支撑板的侧壁上，所述第一皮带轮与第二皮带轮之间通过第一皮带进行传动，所述第三皮带轮转动连接在抽水管的侧壁上，所述第二皮带轮与第三皮带轮相对的侧壁上分别固定连接有第一花键轴及第二花键轴，且花键套滑动连接在第二花键轴上，所述转轴转动连接在安装板的侧壁上，所述转轴的一端与转动板的侧壁相固定，所述第四皮带轮固定在转轴远离转动板的一端，所述第三皮带轮与第四皮带轮之间通过第二皮带进行传动。
采用上述技术方案后，本发明与现有技术相比具有以下有益效果。
本发明通过清理板、转动板、滑动板、第二滑动槽等部件的设置，当感应装置感应装置识别出抽水管内部的水压在进行降低时，此时说明过滤网上存在部分杂质将其堵塞，通过启停装置带动传动装置进行动力传输，使转动板开始转动，在转动板转动的过程中，通过转动板上的固定销与滑动板上的第二滑动槽之间的相互作用，带动滑动板进行运动，在滑动板运动的过程中，带动两个第二滑动杆进行左右往复运动，推动清理板在过滤网上进行来回往复清理，操作简单、实施便捷，能够形成抽水管进水口上的防堵塞自动清理机构，在抽水管进水口堵塞时不需要人工手动进行清理，给操作带来了便捷。
本发明通过第二斜面、挤压杆、L型板、花键套等部件的设置，当抽水管内部的水压进行下降时，中空弹簧管进行弹性收缩，在其收缩的过程中，带动推动杆上的第一滑动槽进行向下运动，因正常水压情况下第一滑动槽受力向上运动，在其运动的过程中，第一滑动杆上的第一斜面与弧形板的侧壁相抵先进行收缩后在第一弹簧的作用下进行复位，所以当第一滑动槽向下运动时，通过第一滑动杆底部侧壁带动弧形板向下运动，在弧形板向下运动的过程中，第二斜面与挤压杆之间发生挤压，使挤压杆进行滑动，推动L型板上的花键套靠向第一花键轴，使第一花键轴与第二花键轴之间动力完成传递，此时启动往复清理装置进行清理操作，可以实现自主识别并主动启停往复清理装置进行清理操作，避免往复清理装置的长时间一直运动给传动装置带来扭矩输出，造成一定的电力资源浪费。
通过第二固定板、竖直滑槽、倾斜滑槽、挂钩弹簧等部件的设置，当抽水管内部的水压持续下降时，说明此时将要停止抽水操作，在中空弹簧管的作用下带动弧形板进行持续向下运动，在其运动的过程中，先后在竖直滑槽及倾斜滑槽上进行滑动，当弧形板在倾斜滑槽上滑动的过程中，弧形板在力的作用下进行向左运动，使第一滑动槽上的第一滑动杆的侧壁不再与弧形板的顶部筹备相抵，此时弧形板在挂钩弹簧及第一滑动槽在中空弹簧管的作用下进行分别复位，使整个感应装置及启停装置可以重复多次使用。
（发明人：段礼强）
