申请日2020.03.08
公开（公告）日2021.02.26
IPC分类号B01D36/02; B01D29/64; B01D24/46
摘要
本实用新型公开了一种污水悬浮物过滤箱，包括过滤箱本体，过滤箱本体的内腔通过螺丝固定连接有粗滤网，过滤箱本体的内腔并位于粗滤网的右侧通过螺丝固定连接有细滤网。本实用新型通过设置粗滤网，可对悬浮大的杂物进行过滤，通过设置细滤网，可对悬浮小的杂物进行过滤，通过设置石英砂滤网，可提高过滤效果，通过设置凹型转杆、套筒、拉杆、和活动杆，可使毛刷头对粗滤网、细滤网、和石英砂滤网的表面进行扫刷，通过设置以上结构，具备对污水悬浮物过滤时，对过滤网进行清理的优点，解决了对污水悬浮物进行过滤时，悬浮物附着在过滤网上，造成水流阻塞的问题，从而有效的避免了悬浮物阻塞过滤网，提高了过滤箱的过滤效果。
权利要求书
1.一种污水悬浮物过滤箱，包括过滤箱本体(1)，其特征在于：所述过滤箱本体(1)的内腔通过螺丝固定连接有粗滤网(2)，所述过滤箱本体(1)的内腔并位于粗滤网(2)的右侧通过螺丝固定连接有细滤网(3)，所述过滤箱本体(1)的内腔并位于细滤网(3)的右侧通过螺丝固定连接有石英砂滤网(4)，所述过滤箱本体(1)的顶部通过螺丝固定安装有驱动箱(5)，所述过滤箱本体(1)的顶部且位于驱动箱(5)内腔的右侧通过螺丝固定安装有旋转电机(6)，所述旋转电机(6)的输出端固定连接有凹型转杆(7)，所述凹型转杆(7)的左端通过轴承与驱动箱(5)的连接处转动连接，所述凹型转杆(7)的表面套设有套筒(8)，所述套筒(8)的底部焊接有拉杆(9)，所述拉杆(9)的底部通过活动轴活动连接有活动杆(10)，所述活动杆(10)的底部贯穿过滤箱本体(1)并延伸至过滤箱本体(1)的内腔，所述活动杆(10)的右侧并位于过滤箱本体(1)的内腔通过支架均匀焊接有毛刷底座(11)，所述毛刷底座(11)的右端螺纹连接有毛刷头(12)，所述毛刷头(12)的表面与粗滤网(2)、细滤网(3)和石英砂滤网(4)的表面紧密贴合。
2.根据权利要求1所述的一种污水悬浮物过滤箱，其特征在于：所述活动杆(10)与过滤箱本体(1)的连接处焊接有滑筒(13)，所述活动杆(10)的外表面与滑筒(13)的内表面滑动连接。
3.根据权利要求1所述的一种污水悬浮物过滤箱，其特征在于：所述毛刷底座(11)的表面开设有外螺纹(15)，所述毛刷头(12)的内腔开设有与外螺纹(15)配合使用的内螺纹(14)。
4.根据权利要求1所述的一种污水悬浮物过滤箱，其特征在于：所述过滤箱本体(1)左侧的顶部连通有入水管(16)，所述过滤箱本体(1)右侧的底部连通有出水管(17)，所述出水管(17)的管口处设有阀门。
5.根据权利要求1所述的一种污水悬浮物过滤箱，其特征在于：所述驱动箱(5)的正面通过铰链活动连接有活动门(18)，所述驱动箱(5)的右侧开设有散热孔。
6.根据权利要求1所述的一种污水悬浮物过滤箱，其特征在于：所述过滤箱本体(1)的正面通过螺丝固定连接有箱门(19)，所述箱门(19)的正面嵌设有透明玻璃窗，所述箱门(19)和过滤箱本体(1)的连接处设置有密封垫。
说明书
一种污水悬浮物过滤箱
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水悬浮物过滤箱。
背景技术
随着城市化进程的加速，城市污水的排放量迅速增加，水体污染形势严峻，正成为制约发展的一个重要因素，污水处理是治理水体污染的一个重要环节，在污水处理的过程中，对污水中的悬浮物进行过滤，是一个必不可少的过程，而在现有技术中，无法对过滤网上悬浮物进行清理，过滤网在使用一段时间后，因为大量悬浮物附着在过滤网上，造成水流阻塞，从而影响过滤箱的过滤效果，为此我们提出一种污水悬浮物过滤箱，解决以上提出的问题。
实用新型内容
本实用新型的目的在于提供一种污水悬浮物过滤箱，具备过滤网上的悬浮物进行及时清理的优点，解决了现有过滤箱无法对过滤网上的悬浮物进行及时清理的问题。

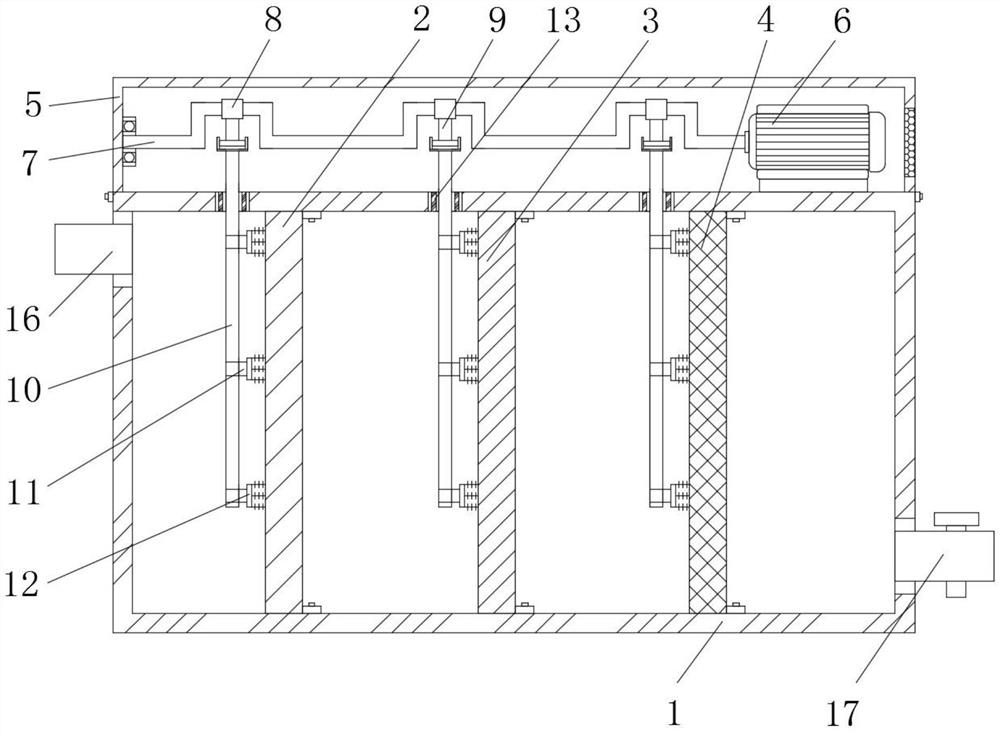

为实现上述目的，本实用新型提供如下技术方案：一种污水悬浮物过滤箱，包括过滤箱本体，所述过滤箱本体的内腔通过螺丝固定连接有粗滤网，所述过滤箱本体的内腔并位于粗滤网的右侧通过螺丝固定连接有细滤网，所述过滤箱本体的内腔并位于细滤网的右侧通过螺丝固定连接有石英砂滤网，所述过滤箱本体的顶部通过螺丝固定安装有驱动箱，所述过滤箱本体的顶部且位于驱动箱内腔的右侧通过螺丝固定安装有旋转电机，所述旋转电机的输出端固定连接有凹型转杆，所述凹型转杆的左端通过轴承与驱动箱的连接处转动连接，所述凹型转杆的表面套设有套筒，所述套筒的底部焊接有拉杆，所述拉杆的底部通过活动轴活动连接有活动杆，所述活动杆的底部贯穿过滤箱本体并延伸至过滤箱本体的内腔，所述活动杆的右侧并位于过滤箱本体的内腔通过支架均匀焊接有毛刷底座，所述毛刷底座的右端螺纹连接有毛刷头，所述毛刷头的表面与粗滤网、细过滤网和石英砂滤网的表面紧密贴合。
优选的，所述活动杆与过滤箱本体的连接处焊接有滑筒，所述活动杆的外表面与滑筒的内表面滑动连接。
优选的，所述毛刷底座的表面开设有外螺纹，所述毛刷头的内腔开设有与外螺纹配合使用的内螺纹。
优选的，所述过滤箱本体左侧的顶部连通有入水管，所述过滤箱本体右侧的底部连通有出水管，所述出水管的管口处设有阀门。
优选的，所述驱动箱的正面通过铰链活动连接有活动门，所述驱动箱的右侧开设有散热孔。
优选的，所述过滤箱本体的正面通过螺丝固定连接有箱门，所述箱门的正面嵌设有透明玻璃窗，所述箱门和过滤箱本体的连接处设置有密封垫。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置粗滤网，可对污水中悬浮大的杂物进行过滤，通过设置细滤网，可对污水中悬浮小的杂物进行过滤，通过设置石英砂滤网，可提高过滤效果，通过设置凹型转杆、套筒、拉杆和活动杆的配合，可使毛刷头对粗滤网、细滤网、和石英砂滤网的表面进行扫刷，通过设置以上结构，具备过滤网上的悬浮物进行及时清理的优点，解决了现有过滤箱无法对过滤网上的悬浮物进行及时清理的问题，从而有效的避免了悬浮物阻塞过滤网，提高了过滤箱的过滤效果。
2、本实用新型通过设置滑筒，方便活动杆与过滤箱本体的连接处上下滑动；
通过设置外螺纹和内螺纹，能够方便工作人员定期对毛刷头进行更换；
通过设置入水管，方便污水进入过滤箱本体，通过设置出水管，能够方便过滤完成后的水流出，通过设置阀门，能够方便控制水流的速度；
通过设置活动门，能够方便工作人员定期对驱动箱内的零件进行更换和保养，通过设置散热孔，能够方便对旋转电机进行散热。
通过设置箱门，能够方便工作人员定期更换滤网和毛刷头，通过设置透明玻璃窗，能够方便工作人员查看过滤箱本体的内部情况。
（发明人：朱志勇）
