申请日2019.12.20
公开（公告）日2021.02.26
IPC分类号F04D7/04; F04D29/00; F04D29/66; F04D29/58
摘要
本实用新型公开了一种污水泵防护装置，包括装置底座、升降腔、升降机构、放置沉槽和减震隔板，所述装置底座底部的两端皆设置有升降腔，且升降腔的内部固定有升降机构，所述升降机构的上方设置有支撑底板，所述支撑底板顶部的两端皆开设有底板腔体，且底板腔体内部的底端安装有减震板，且减震板的顶端固定有减震器，所述减震隔板的顶端设置有水泵，所述装置架体底部的内侧壁上包裹有防护软板，且防护软板的外侧壁上安装有等间距的气囊。本实用新型不仅实现了防护装置使用时对污水泵高度的任意调节工作，实现了防护装置使用时对污水泵的减震功能，并且实现了防护装置在对污水泵使用时的散热降噪工作。
权利要求书

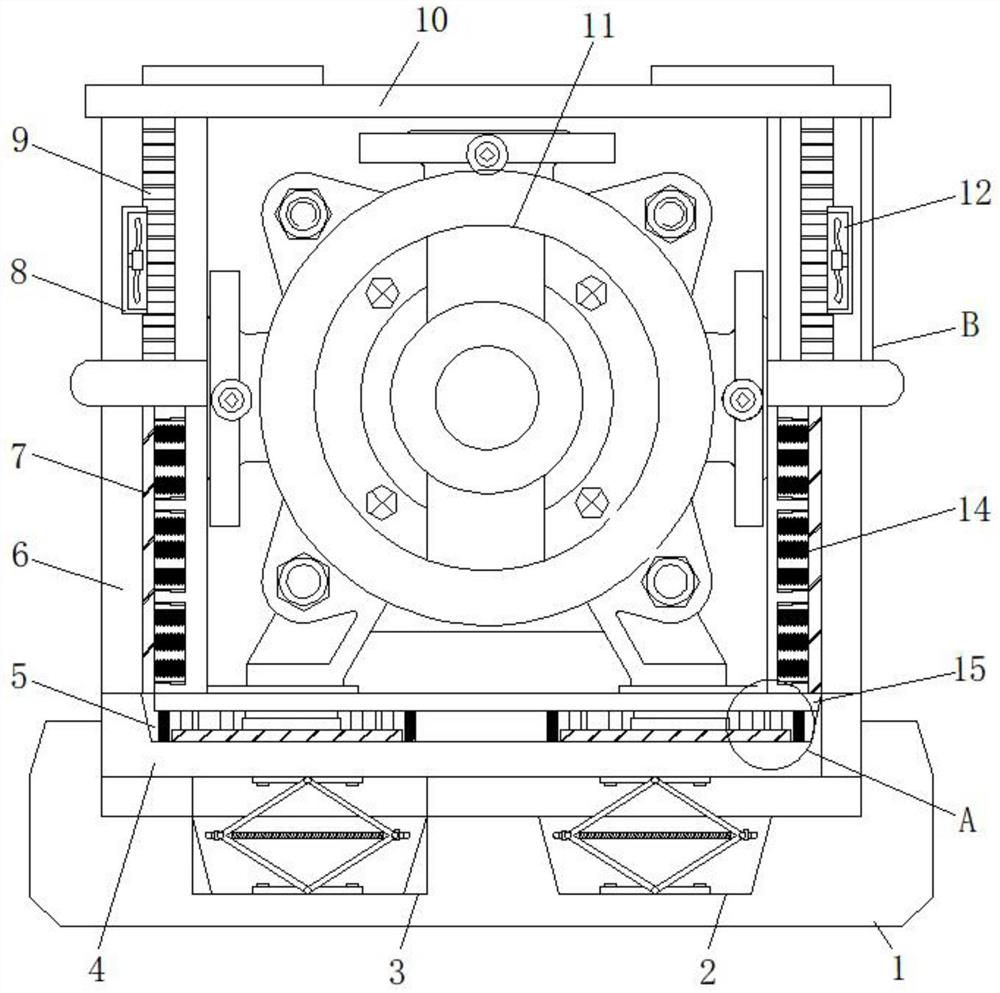

1.一种污水泵防护装置，包括装置底座（1）、升降腔（2）、升降机构（3）、放置沉槽（8）和减震隔板（15），其特征在于：所述装置底座（1）底部的两端皆设置有升降腔（2），且升降腔（2）的内部固定有升降机构（3），所述升降机构（3）的上方设置有支撑底板（4），且支撑底板（4）的底端与升降机构（3）的顶端固定连接，所述支撑底板（4）顶部的两端皆开设有底板腔体（5），且底板腔体（5）内部的底端安装有减震板（17），且减震板（17）的顶端固定有减震器（16），所述减震隔板（15）的顶端设置有水泵（11），且水泵（11）外侧的减震隔板（15）顶端安装有装置架体（6）所述装置架体（6）底部的内侧壁上包裹有防护软板（7），且防护软板（7）的外侧壁上安装有等间距的气囊（14），所述装置架体（6）的顶端设置有装置盖体（10），且装置架体（6）的内部填塞有隔音棉（13）。
2.根据权利要求1所述的一种污水泵防护装置，其特征在于：所述升降机构（3）的内部依次设置有固定块（301）、铰接球（302）、推杆（303）、紧固螺柱（304）、旋转把手（305）以及左螺旋（306），所述升降腔（2）与支撑底板（4）的表面皆通过紧固螺柱（304）固定有固定块（301），并且固定块（301）表面的两侧皆通过铰接球（302）铰接有推杆（303）。
3.根据权利要求2所述的一种污水泵防护装置，其特征在于：所述固定块（301）的内侧设置有辊轴（309），且辊轴（309）表面的两侧皆固定有左螺旋（306）与右螺旋（307），并且辊轴（309）的两端皆固定有旋转把手（305），所述左螺旋（306）与右螺旋（307）的表面皆螺纹连接有固定片（308），且固定片（308）的表面与推杆（303）远离铰接球（302）的一端相铰接。
4.根据权利要求1所述的一种污水泵防护装置，其特征在于：所述防护软板（7）上方的装置架体（6）内侧壁上包裹有散热片（9），且散热片（9）一侧的装置架体（6）表面设置有放置沉槽（8），并且放置沉槽（8）的内部镶嵌有风扇（12）。
5.根据权利要求1所述的一种污水泵防护装置，其特征在于：所述减震器（16）上方的底板腔体（5）内部设置有减震隔板（15），且减震隔板（15）的底端与减震器（16）的顶端固定连接。
6.根据权利要求5所述的一种污水泵防护装置，其特征在于：所述减震板（17）两侧的底板腔体（5）内部皆安装有减震弹簧（18），且减震弹簧（18）的顶端与减震隔板（15）的底端固定连接。
说明书
一种污水泵防护装置
技术领域
本实用新型涉及污水泵防护技术领域，具体为一种污水泵防护装置。
背景技术
污水泵属于离心杂质泵的一种，主要用于输送城市污水，粪便或液体中含有纤维，纸屑等固体颗粒的介质，污水泵能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体，所以我们的生活离不开污水泵。
现今市场上的此类防护装置种类繁多，基本可以满足人们的使用需求，但是依然存在一定的问题，具体问题有以下几点：
1、传统的此类水泵防护装置在使用时很少设置高度的调节功能，从而严重的减少了防护装置的使用范围；
2、传统的此类水泵防护装置在使用时的减震效果较差，从而大大的缩短了污水泵的使用寿命；
3、传统的此类水泵防护装置在使用时的散热降噪效果不够理想，从而给人们的使用带来了很大的困扰。
实用新型内容
本实用新型的目的在于提供一种污水泵防护装置，以解决上述背景技术中提出很少设置高度的调节功能，减震效果较差，以及散热降噪效果不理想的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水泵防护装置，包括装置底座、升降腔、升降机构、放置沉槽和减震隔板，所述装置底座底部的两端皆设置有升降腔，且升降腔的内部固定有升降机构，所述升降机构的上方设置有支撑底板，且支撑底板的底端与升降机构的顶端固定连接，所述支撑底板顶部的两端皆开设有底板腔体，且底板腔体内部的底端安装有减震板，且减震板的顶端固定有减震器，所述减震隔板的顶端设置有水泵，且水泵外侧的减震隔板顶端安装有装置架体所述装置架体底部的内侧壁上包裹有防护软板，且防护软板的外侧壁上安装有等间距的气囊，所述装置架体的顶端设置有装置盖体，且装置架体的内部填塞有隔音棉。
优选的，所述升降机构的内部依次设置有固定块、铰接球、推杆、紧固螺柱、旋转把手以及左螺旋，所述升降腔与支撑底板的表面皆通过紧固螺柱固定有固定块，且固定块表面的两侧皆通过铰接球铰接有推杆。
优选的，所述固定块的内侧设置有辊轴，且辊轴表面的两侧皆固定有左螺旋与右螺旋，并且辊轴的两端皆固定有旋转把手，所述左螺旋与右螺旋的表面皆螺纹连接有固定片，且固定片的表面与推杆远离铰接球的一端相铰接。
优选的，所述防护软板上方的装置架体内侧壁上包裹有散热片，且散热片一侧的装置架体表面设置有放置沉槽，并且放置沉槽的内部镶嵌有风扇。
优选的，所述减震器上方的底板腔体内部设置有减震隔板，且减震隔板的底端与减震器的顶端固定连接。
优选的，所述减震板两侧的底板腔体内部皆安装有减震弹簧，且减震弹簧的顶端与减震隔板的底端固定连接。
与现有技术相比，本实用新型的有益效果是：该污水泵防护装置不仅实现了防护装置使用时对污水泵高度的任意调节工作，实现了防护装置使用时对污水泵的减震功能，并且实现了防护装置在对污水泵使用时的散热降噪工作；
1、通过设置有旋转把手、旋转辊轴、左螺旋、右螺旋、固定推杆、铰接球以及固定块使用时，使其表面的左螺旋和右螺旋分别与固定片螺纹配合带动推杆绕铰接球转动，转动时会促使相邻固定块之间的距离发生改变，实现了防护装置使用时对污水泵高度的任意调节工作，从而扩大了防护装置的使用范围；
2、通过设置有减震隔板、支撑底板、底板腔体、减震板以及减震弹簧随后将污水泵放入减震隔板的表面，实现了防护装置使用时对污水泵的减震功能，从而延长了防护装置对污水泵的使用寿命；
3、通过设置有装置架体、防护软板、底板腔体、隔音棉以及放置沉槽在防护装置使用时，装置架体底部的防护软板以及防护软板底板腔体的相互配合工作，在对污水泵放置时发生磕碰现象，再通过装置架体内部的隔音棉以及装置架体顶部放置沉槽内的风扇相互配合工作，实现了防护装置在对污水泵使用时的散热降噪工作。
（发明人：聂爱君;张留;郭倩;郝福合;张帅;薛梅;郭素英;张宁宁;董国庆;高婷;沈加斌;柴春苗）
