申请日2020.07.07
公开（公告）日2021.03.12
IPC分类号C02F9/10
摘要
本实用新型涉及环保技术领域的一种可移动集装箱式废水处理系统，包括依次通过管道接通的原水水箱、预处理集装箱、膜浓缩集装箱、浓缩液水箱、蒸发结晶集装箱，还包括污泥处置集装箱、产水水箱，所述原水水箱、预处理集装箱、膜浓缩集装箱、浓缩液水箱、蒸发结晶集装箱、污泥处置集装箱、产水水箱均设置为可移动的模块化集装箱。由于采用了模块化组合的设置方式，可以方便快捷地应用于临时性、应急性、突发性、季节性废水处理项目，并且能耗小、成本低，处理效果好。
权利要求书

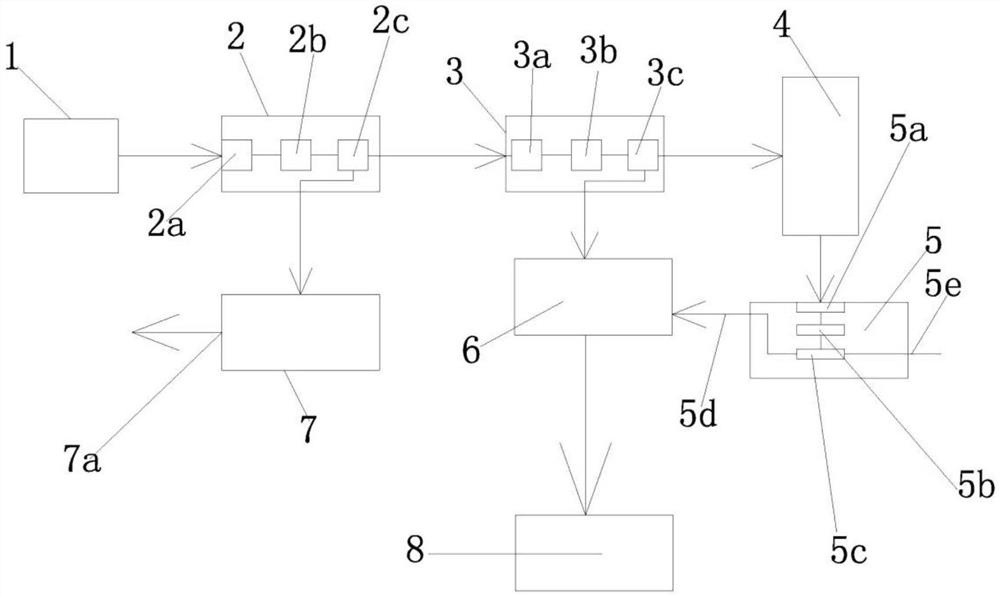

1.一种可移动集装箱式废水处理系统，其特征在于：包括依次通过管道接通的原水水箱(1)、预处理集装箱(2)、膜浓缩集装箱(3)、浓缩液水箱(4)、蒸发结晶集装箱(5)，还包括污泥处置集装箱(7)、产水水箱(6)，所述原水水箱(1)、预处理集装箱(2)、膜浓缩集装箱(3)、浓缩液水箱(4)、蒸发结晶集装箱(5)、污泥处置集装箱(7)、产水水箱(6)均设置为可移动的模块化集装箱；
所述原水水箱(1)设置为水箱结构并用于盛装原污水；
所述预处理集装箱(2)内置有用于预处理污水的预处理组合部件(2c)，所述预处理组合部件(2c)的污泥排出端通过管道接通污泥处置集装箱(7)，其排水端通过管道与膜浓缩集装箱(3)的进水端接通；
所述膜浓缩集装箱(3)内置有用于净化污水的膜浓缩组合部件(3c)，所述膜浓缩组合部件(3c)的产水排出端通过管道接通产水水箱(6)，其浓缩液排出端通过管道接通浓缩液水箱(4)的进水端；
所述蒸发结晶集装箱(5)内置有对浓缩液进行蒸发结晶处理的蒸发结晶组合部件(5c)。
2.根据权利要求1所述的一种可移动集装箱式废水处理系统，其特征在于：所述蒸发结晶集装箱(5)内置有外部进水缓冲仓(5a)、输水泵(5b)，所述外部进水缓冲仓(5a)的进水端与浓缩液水箱(4)的出水端通过管道接通，所述外部进水缓冲仓(5a)的出水端与输水泵(5b)的进水端接通，所述输水泵(5b)的出水端与蒸发结晶组合部件(5c)的进水端接通。
3.根据权利要求2所述的一种可移动集装箱式废水处理系统，其特征在于：所述蒸发结晶组合部件(5c)具有用于向外排出蒸发结晶盐的蒸发结晶盐排出端(5e)，所述蒸发结晶组合部件(5c)还接通有向外排出蒸发冷凝水的蒸发冷凝水排出管(5d)。
4.根据权利要求3所述的一种可移动集装箱式废水处理系统，其特征在于：所述蒸发冷凝水排出管(5d)的排出端与产水水箱(6)接通。
5.根据权利要求1所述的一种可移动集装箱式废水处理系统，其特征在于：所述预处理集装箱(2)内置有第一水泵(2b)，所述第一水泵(2b)的进水端与原水水箱(1)接通，所述第一水泵(2b)的出水端与预处理组合部件(2c)的进水端接通。
6.根据权利要求5所述的一种可移动集装箱式废水处理系统，其特征在于：所述膜浓缩集装箱(3)内置有第二水泵(3b)，所述第二水泵(3b)的进水端与预处理组合部件(2c)的出水端接通，所述第二水泵(3b)的出水端与膜浓缩组合部件(3c)的进水端接通。
7.根据权利要求4所述的一种可移动集装箱式废水处理系统，其特征在于：所述产水水箱(6)外接有设置为可移动模块的最终产水池(8)，所述产水水箱(6)的出水端通过管道与最终产水池(8)接通。
8.根据权利要求1所述的一种可移动集装箱式废水处理系统，其特征在于：所述污泥处置集装箱(7)具有向外排出污泥的污泥排出端(7a)。
说明书
一种可移动集装箱式废水处理系统
技术领域
本实用新型涉及环保技术领域，具体来说，是废水浓缩以及零排放工艺系统。
背景技术
目前，在应对临时性、突发性、季节性丰水期的废水处理，特别是用于应急处理项目的生产废水处理，还缺乏有效的处理手段。
实用新型内容
本实用新型的目的是提供一种可移动集装箱式废水处理系统，由于采用了模块化组合的设置方式，可以方便快捷地应用于临时性、应急性、突发性、季节性废水处理项目，并且能耗小、成本低，处理效果好。
本实用新型的目的是这样实现的：一种可移动集装箱式废水处理系统，包括依次通过管道接通的原水水箱、预处理集装箱、膜浓缩集装箱、浓缩液水箱、蒸发结晶集装箱，还包括污泥处置集装箱、产水水箱，所述原水水箱、预处理集装箱、膜浓缩集装箱、浓缩液水箱、蒸发结晶集装箱、污泥处置集装箱、产水水箱均设置为可移动的模块化集装箱；
所述原水水箱设置为水箱结构并用于盛装原污水；
所述预处理集装箱内置有用于预处理污水的预处理组合部件，所述预处理组合部件的污泥排出端通过管道接通污泥处置集装箱，其排水端通过管道与膜浓缩集装箱的进水端接通；
所述膜浓缩集装箱内置有用于净化污水的膜浓缩组合部件，所述膜浓缩组合部件的产水排出端通过管道接通产水水箱，其浓缩液排出端通过管道接通浓缩液水箱的进水端；
所述蒸发结晶集装箱内置有对浓缩液进行蒸发结晶处理的蒸发结晶组合部件。
进一步地，所述蒸发结晶集装箱内置有外部进水缓冲仓、输水泵，所述外部进水缓冲仓的进水端与浓缩液水箱的出水端通过管道接通，所述外部进水缓冲仓的出水端与输水泵的进水端接通，所述输水泵的出水端与蒸发结晶组合部件的进水端接通。
进一步地，所述蒸发结晶组合部件具有用于向外排出蒸发结晶盐的蒸发结晶盐排出端，所述蒸发结晶组合部件还接通有向外排出蒸发冷凝水的蒸发冷凝水排出管。
进一步地，所述蒸发冷凝水排出管的排出端与产水水箱接通。
进一步地，所述预处理集装箱内置有第一水泵，所述第一水泵的进水端与原水水箱接通，所述第一水泵的出水端与预处理组合部件的进水端接通。
进一步地，所述膜浓缩集装箱内置有第二水泵，所述第二水泵的进水端与预处理组合部件的出水端接通，所述第二水泵的出水端与膜浓缩组合部件的进水端接通。
进一步地，所述产水水箱外接有设置为可移动模块的最终产水池，所述产水水箱的出水端通过管道与最终产水池接通。
进一步地，所述污泥处置集装箱具有向外排出污泥的污泥排出端。
本实用新型的有益效果在于：
1、由于采用了模块化组合的设置方式，既方便运输，又可以将不同功能的集装箱设备按工艺组合自由搭配，增强了使用的灵活性；
2、由于采用了模块化组合的设置方式，可以方便快捷地应用于临时性、应急性、突发性、季节性废水处理项目，并且能耗小、成本低，处理效果好；
3、以预处理集装箱、膜浓缩集装箱、蒸发结晶集装箱三大集装箱作为核心单元，通过合理运用上述三种集装箱，将废水中的的盐分分离纯化并提取出来，可将处理后的干净水回收至生产系统或者达排放，从而实现废水资源化再利用。
（发明人：乐平;姚远）
