申请日2020.03.30
公开（公告）日2021.02.26
IPC分类号H05K7/20; F28C1/00; F28F25/02; F28F19/01; F28F27/00
摘要
本实用新型公开了一种换流阀外冷却系统,包括喷淋水池，用于存储冷却水；闭式冷却塔喷淋系统，与喷淋水池连接，用于冷却换流阀的内循环冷却水；喷淋水补水系统，与喷淋水池连接，用于向喷淋水池注入冷却水；喷淋水处理系统，与喷淋水池连接，用于对喷淋水补水系统补入的冷却水进行处理。本实用新型通过喷淋水处理系统对喷淋水池内的水进行处理，保证了喷淋水具有良好的水质，降低了喷淋水导致闭式冷却塔堵塞的可能性。
权利要求书

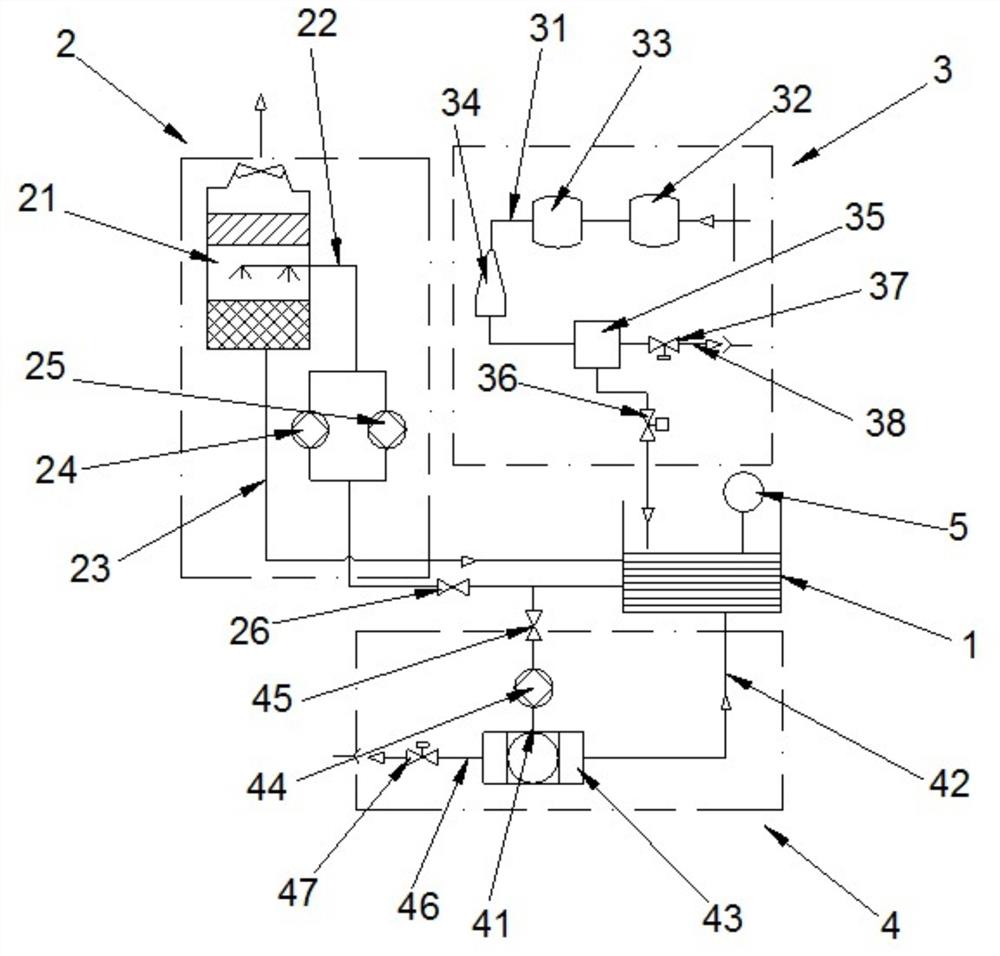

1.一种换流阀外冷却系统，其特征在于，包括：
喷淋水池，用于存储冷却水；
闭式冷却塔喷淋系统，与喷淋水池连接，用于冷却换流阀的内循环冷却水；
喷淋水补水系统，与喷淋水池连接，用于向喷淋水池注入冷却水；
喷淋水处理系统，与喷淋水池连接，用于对喷淋水补水系统补入的冷却水进行处理。
2.根据权利要求1所述的换流阀外冷却系统，其特征在于：所述闭式冷却塔喷淋系统包括闭式冷却塔、喷淋泵组、第一阀门、喷淋管路和回流管路，所述喷淋管路的一端与喷淋水池连通，所述喷淋管路的另一端与闭式冷却塔连接，所述喷淋泵组和第一阀门设置在喷淋管路上，所述回流管路的一端与闭式冷却塔连通，所述回流管路的另一端与喷淋水池连通。
3.根据权利要求2所述的换流阀外冷却系统，其特征在于：所述喷淋泵组包括主喷淋泵和副喷淋泵，所述主喷淋泵和副喷淋泵并联在喷淋管路上。
4.根据权利要求1所述的换流阀外冷却系统，其特征在于：所述喷淋水补水系统包括补水管路、砂滤罐、碳滤罐、保安过滤器、反渗透装置和第二阀门，所述补水管路的一端与喷淋水池连通，所述砂滤罐、碳滤罐、保安过滤器和反渗透装置沿着冷却水通入的方向依次设置在补水管路上，所述第二阀门设置在补水管路上。
5.根据权利要求4所述的换流阀外冷却系统，其特征在于：所述反渗透装置连通有用于排出浓水的排水管路，第三阀门设置在所述排水管路上。
6.根据权利要求4所述的换流阀外冷却系统，其特征在于：还包括用于检测水位的液位传感器，所述液位传感器设置在喷淋水池内。
7.根据权利要求1所述的换流阀外冷却系统，其特征在于：所述喷淋水处理系统包括第一管路、第二管路、具有紫外杀菌功能的自清洗过滤器和自清洗泵，所述第一管路的一端与喷淋水池连通，所述第一管路的另一端与自清洗过滤器连接，所述第二管路的一端与自清洗过滤器连接，所述第二管路的另一端与喷淋水池连通，所述自清洗泵设置在第一管路上，所述第一管路上设有第四阀门，所述第四阀门位于自清洗泵的前方。
8.根据权利要求7所述的换流阀外冷却系统，其特征在于：还包括第三管路，所述第三管路的一端与自清洗过滤器的污水排出口连接，所述第三管路上设有控制第三管路通或闭的第五阀门。
说明书
一种换流阀外冷却系统
技术领域
本实用新型涉及换流阀外冷却技术领域，特别是涉及一种换流阀外冷却系统。
背景技术
高压直流输电最核心的技术集中于换流站设备，在直流输电工程中，换流站实现了直流和交流相互能量的转换，其中，换流阀是实现能量转换的核心设备。换流阀是直流输电系统中为实现换流所用的三相桥式换流器中作为基本单元设备的桥臂，又称单阀。现代直流输电采用的半导体换流阀是半导体电力电子元件串（并）联组成的桥臂主电路及其合装在同一个箱体中的相应辅助部分的总称。在大容量、高电压直流输电系统中，采用的半导体换流阀多数为晶闸管换流阀。由于换流阀内可控硅元件在运行过程中会产生很高热量，需要通过内循环冷却水对其冷却，换流阀外冷却系统需要对内循环冷却水进行二次冷却，以保障换流站安全可靠运行。
目前换流阀外冷却通常采用的方法是使去离子冷却水（内冷水）流入各个组件，带走发热元件产生的热量，然后通过外冷系统来冷却内冷水。而外冷系统中所使用的室外热交换设备根据所使用环境条件不同而有所区别，例如在我国南方环境温度高，但水源条件相对较好，换流阀外冷设备主要采用闭式冷却塔，闭式冷却塔的主要通过喷淋在换热盘管表面的外冷水（喷淋水）的蒸发将热量带走，从而冷却盘管内的内冷水温度。
由于喷淋水的不断循环蒸发，水中原有的离子浓度也会越来越高，特别是当Ca2+、Mg2+、C032-、Si032-等离子浓度达到一定程度时，极易在闭式冷却塔换热盘管外壁形成水垢，影响盘管的散热能力。因此，目前采用向喷淋水池内添加阻垢剂、杀菌灭藻剂等化学药剂的方式来减缓喷淋水对换热盘管的结垢影响，但是势必会对喷淋水造成一定的污染，当喷淋水浓缩到一定的程度需要排放时，也会对外界环境造成污染。
实用新型内容
为了克服现有技术存在的不足，本实用新型提供了一种换热效率高，环保性能好，能够保证喷淋水具有良好水质的换流阀外冷却系统。
本实用新型解决其技术问题所采用的技术方案是：一种换流阀外冷却系统,包括喷淋水池，用于存储冷却水；闭式冷却塔喷淋系统，与喷淋水池连接，用于冷却换流阀的内循环冷却水；喷淋水补水系统，与喷淋水池连接，用于向喷淋水池注入冷却水；喷淋水处理系统，与喷淋水池连接，用于对喷淋水补水系统补入的冷却水进行处理。
在一个实施例中，所述闭式冷却塔喷淋系统包括闭式冷却塔、喷淋泵组、第一阀门、喷淋管路和回流管路，所述喷淋管路的一端与喷淋水池连通，所述喷淋管路的另一端与闭式冷却塔连接，所述喷淋泵组和第一阀门设置在喷淋管路上，所述回流管路的一端与闭式冷却塔连通，所述回流管路的另一端与喷淋水池连通。
在一个实施例中，所述喷淋泵组包括主喷淋泵和副喷淋泵，所述主喷淋泵和副喷淋泵并联在喷淋管路上。
在一个实施例中，所述喷淋水补水系统包括补水管路、砂滤罐、碳滤罐、保安过滤器、反渗透装置和第二阀门，所述补水管路的一端与喷淋水池连通，所述砂滤罐、碳滤罐、保安过滤器和反渗透装置沿着冷却水通入的方向依次设置在补水管路上，所述第二阀门设置在补水管路上。
在一个实施例中，所述反渗透装置连通有用于排出浓水的排水管路，所述第三阀门设置在排水管路上。
在一个实施例中，还包括用于检测水位的液位传感器，所述液位传感器设置在喷淋水池内。
在一个实施例中，所述喷淋水处理系统包括第一管路、第二管路、具有紫外杀菌功能的自清洗过滤器和自清洗泵，所述第一管路的一端与喷淋水池连通，所述第一管路的另一端与自清洗过滤器连接，所述第二管路的一端与自清洗过滤器连接，所述第二管路的另一端与喷淋水池连通，所述自清洗泵设置在第一管路上，所述第一管路上设有第四阀门，所述第四阀门位于自清洗泵的前方。
在一个实施例中，还包括第三管路，所述第三管路的一端与自清洗过滤器的污水排出口连接，所述第三管路上设有控制第三管路通或闭的第五阀门。
通过喷淋水处理系统将喷淋水池内的冷却水进行循环过滤，然后再通过闭式冷却塔系统将喷淋水池内的冷却水喷淋到换热盘管表面使得热量被带走，持续地对喷淋水池内的喷淋水进行过滤，保证了喷淋水具有良好的水质，降低了喷淋水导致闭式冷却塔堵塞的可能性，同时通过喷淋水补水系统将外界的自来水通入到喷淋水池内，保证了喷淋水池内的水量充足，代替了传统人工补水的方式，节省了人力。
（发明人：吴健超;文玉良;刘重强;朱冰;周新星;吴安兵;耿曼;代飞）
