申请日2020.11.24
公开（公告）日2021.03.16
IPC分类号C02F9/14
摘要
本发明属于处理设备领域，尤其是一种低功耗MBBR污水处理装置，包括箱体，所述箱体的一侧安装有进水管，箱体的另一侧安装有出水管，箱体内固定安装有两个对称设置的隔板，两个隔板之间填充有多个悬浮填料，箱体的底部固定安装有曝气管，且曝气管位于两个隔板之间，两个隔板中的一个隔板的一侧开设有连通孔，一个隔板的一侧固定安装有过滤板，箱体的一侧内壁上设有收集框，且收集框与对应的过滤板相适配,另一个隔板的一侧安装有水泵，水泵的顶端固定安装有第一水管。本发明设计合理，便于对过滤板上的杂物进行收集和清理，通过搅动杆和栅板能够使得污水与悬浮填料进行充分接触，且能够防止悬浮填料的堆积。
权利要求书

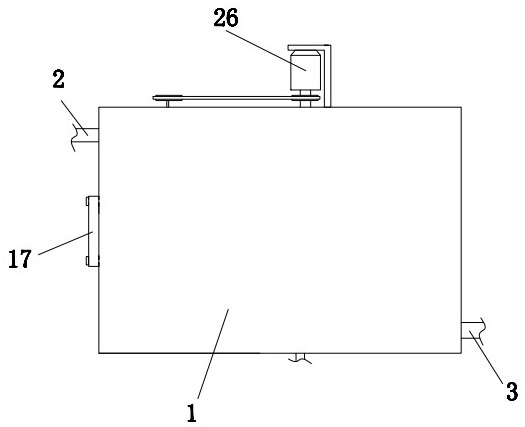

1.低功耗MBBR污水处理装置，包括箱体（1），其特征在于，所述箱体（1）的一侧安装有进水管（2），箱体（1）的另一侧安装有出水管（3），箱体（1）内固定安装有两个对称设置的隔板（4），两个隔板（4）之间填充有多个悬浮填料（5），箱体（1）的底部固定安装有曝气管（6），且曝气管（6）位于两个隔板（4）之间，两个隔板（4）中的一个隔板（4）的一侧开设有连通孔（12），一个隔板（4）的一侧固定安装有过滤板（7），箱体（1）的一侧内壁上设有收集框（13），且收集框（13）与对应的过滤板（7）相适配,另一个隔板（4）的一侧安装有水泵（8），水泵（8）的顶端固定安装有第一水管（9），第一水管（9）贯穿对应的隔板（4），水泵（8）的底端固定安装有第二水管（10），另一个隔板（4）的一侧固定安装有多个第一过滤网（11），箱体（1）的两侧内壁上转动安装有同一个转动杆（20），转动杆（20）上固定套设有转动辊（21），转动辊（21）上固定安装有多个清理毛刷（22），且清理毛刷（22）与过滤板（7）相适配,转动杆（20）上固定安装有蜗轮（23），箱体（1）的顶端内壁上转动安装有旋转杆（24），旋转杆（24）的底端固定安装有蜗杆（25），且蜗杆（25）与蜗轮（23）相啮合，箱体（1）的顶端安装有驱动电机（26），驱动电机（26）的输出上固定安装有转轴（27），转轴（27）延伸至箱体（1）内并固定有多个搅动杆（28），旋转杆（24）和转轴（27）上均固定安装有皮带轮（38），两个皮带轮（38）之间传动连接有同一个皮带（37）；
两个隔板（4）之间固定安装有同一个固定板（30），固定板（30）的底部固定安装有多个复位弹簧（31）的一端，多个复位弹簧（31）的另一端固定安装有同一个栅板（29），栅板（29）的顶端固定安装有压杆（36）的一端，压杆（36）的顶端贯穿固定板（30），转轴（27）上固定安装有第一锥形齿轮（33），一个隔板（4）的另一端转动安装有横杆（32），横杆（32）的一端固定套设有第二锥形齿轮（34），第二锥形齿轮（34）与第一锥形齿轮（33）相啮合，横杆（32）上固定安装有凸轮（35），且压杆（36）与凸轮（35）相适配。
2.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的一侧开设有安装孔（14），安装孔（14）内安装有密封座（15），且收集框（13）固定安装在密封座（15）上，密封座（15）的一侧固定安装有安装板（17）。
3.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的一侧开设有多个螺纹槽（16），安装板（17）上有多个螺纹孔（18），螺纹孔（18）内螺纹安装有固定螺栓（19），且固定螺栓（19）与对应的螺纹槽（16）相适配。
4.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述隔板（4）上固定安装有第二过滤网，且第二过滤网与连通孔（12）相适配。
5.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的顶端固定安装有L形固定板，且驱动电机（26）固定安装在L形固定板的顶端内壁上。
6.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的顶部内壁上开设有旋转孔，旋转杆（24）与旋转孔转动连接，旋转杆上固定安装有密封圈，且密封圈与旋转孔转动密封连接。
7.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的顶部内壁上固定安装有稳定板，稳定板上开设有第一孔，且横杆（32）与第一孔转动连接，能够使得横杆（32）进行稳定的转动。
8.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述复位弹簧（31）的数量位于六到十个，且六到十个复位弹簧（31）呈环形等间距设置。
9.根据权利要求1所述的低功耗MBBR污水处理装置，其特征在于，所述箱体（1）的一侧固定安装有导流板，且导流板位于转动辊（21）的上方。
说明书
低功耗MBBR污水处理装置
技术领域
本发明涉及处理设备技术领域，尤其涉及一种低功耗MBBR污水处理装置。
背景技术
移动床生物膜反应器是20世纪80年代中期出现的一种新型污水处理设备。它结合了活性污泥法和生物膜法两种工艺，核心是将密度接近于水的悬浮填料投加到反应器中作为微生物生长的载体，填料在曝气和反应器中水流的提升作用下呈流化状态，微生物与废水充分接触从而达到处理污水的效果。但是现有的生物膜反应器的曝气装置设置在反应器的底部，曝气不均匀，影响污水处理效果；其次现有的反应器除氮效果较差；最后现有的反应器中同步硝化与反硝化反应并不能很好地控制
现有的低功耗MBBR污水处理装置，当对污水过滤上时，杂物收集和清理比较麻烦，且悬浮填料容易堆积，使得污水与悬浮填料不能充分接触，因此我们提出了低功耗MBBR污水处理装置用于解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在当对污水过滤上时，杂物收集和清理比较麻烦，且悬浮填料容易堆积，使得污水与悬浮填料不能充分接触的缺点，而提出的低功耗MBBR污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
低功耗MBBR污水处理装置，包括箱体，所述箱体的一侧安装有进水管，箱体的另一侧安装有出水管，箱体内固定安装有两个对称设置的隔板，两个隔板之间填充有多个悬浮填料，箱体的底部固定安装有曝气管，且曝气管位于两个隔板之间，两个隔板中的一个隔板的一侧开设有连通孔，一个隔板的一侧固定安装有过滤板，箱体的一侧内壁上设有收集框，且收集框与对应的过滤板相适配,另一个隔板的一侧安装有水泵，水泵的顶端固定安装有第一水管，第一水管贯穿对应的隔板，水泵的底端固定安装有第二水管，另一个隔板的一侧固定安装有多个第一过滤网，箱体的两侧内壁上转动安装有同一个转动杆，转动杆上固定套设有转动辊，转动辊上固定安装有多个清理毛刷，且清理毛刷与过滤板相适配,转动杆上固定安装有蜗轮，箱体的顶端内壁上转动安装有旋转杆，旋转杆的底端固定安装有蜗杆，且蜗杆与蜗轮相啮合，箱体的顶端安装有驱动电机，驱动电机的输出上固定安装有转轴，转轴延伸至箱体内并固定有多个搅动杆，旋转杆和转轴上均固定安装有皮带轮，两个皮带轮之间传动连接有同一个皮带；
两个隔板之间固定安装有同一个固定板，固定板的底部固定安装有多个复位弹簧的一端，多个复位弹簧的另一端固定安装有同一个栅板，栅板的顶端固定安装有压杆的一端，压杆的顶端贯穿固定板，转轴上固定安装有第一锥形齿轮，一个隔板的另一端转动安装有横杆，横杆的一端固定套设有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮相啮合，横杆上固定安装有凸轮，且压杆与凸轮相适配。
优选的，所述箱体的一侧开设有安装孔，安装孔内安装有密封座，且收集框固定安装在密封座上，密封座的一侧固定安装有安装板。
优选的，所述箱体的一侧开设有多个螺纹槽，安装板上有多个螺纹孔，螺纹孔内螺纹安装有固定螺栓，且固定螺栓与对应的螺纹槽相适配。
优选的，所述隔板上固定安装有第二过滤网，且第二过滤网与连通孔相适配。
优选的，所述箱体的顶端固定安装有L形固定板，且驱动电机固定安装在L形固定板的顶端内壁上。
优选的，所述箱体的顶部内壁上开设有旋转孔，旋转杆与旋转孔转动连接，旋转杆上固定安装有密封圈，且密封圈与旋转孔转动密封连接。
优选的，所述箱体的顶部内壁上固定安装有稳定板，稳定板上开设有第一孔，且横杆与第一孔转动连接，能够使得横杆进行稳定的转动。
优选的，所述复位弹簧的数量位于六到十个，且六到十个复位弹簧呈环形等间距设置。
优选的，所述箱体的一侧固定安装有导流板，且导流板位于转动辊的上方。
本发明中，所述低功耗MBBR污水处理装置当污水通过进水管时，此时通过驱动电机，污水通过导流板流到过滤板上，通过过滤板能够对污水进行初步过滤，驱动电机的转动能够转轴进行转动，转轴通过皮带轮和皮带能够带动旋转杆进行转动，旋转杆能够蜗杆进行转动，蜗杆通过蜗轮能够带动转动杆和转动辊进行转动，转动杆能够带动清理毛刷进行转动，清理毛刷能够把过滤板上的杂物扫到收集框内，通过收集框进行收集，且收集框通过安装板安装在箱体上，安装板通过固定螺栓与箱体相连接，从而便于对安装板和收集框进行拆卸并清理；
过滤后的污水通过连通孔进入两个隔板之间，此时通过曝气管和悬浮填料对污水进行处理，此时转轴的转动能够带动搅动杆进行转动，搅动杆能够对悬浮填料进行搅动，从而能够使得污水与悬浮填料进行充分接触，转轴的转动能够带动第一锥形齿轮进行转动，第一锥形齿轮通过第二锥形齿轮能够带动横杆进行转动，横杆能够带动凸轮进行转动，凸轮能够对压杆向下移动，使得压杆能够的栅板向下移动并拉伸复位弹簧，当凸轮转动一圈时，在复位弹簧的弹力作用下，能够使得栅板进行复位，当凸轮不断转动时，能够使得栅板进行上下复位移动，栅板能够把聚集在悬浮填料向下挤压，能够放置悬浮填料的聚集，通过水泵能够把两个隔板之间的污水抽到出水管的移动，通过第一过滤网能够加强对污水的过滤，从而处理后的污水通过出水管进行输出。
本发明设计合理，便于对过滤板上的杂物进行收集和清理，通过搅动杆和栅板能够使得污水与悬浮填料进行充分接触，且能够防止悬浮填料的堆积。
（发明人：鄢志君）
