申请日2020.10.19
公开（公告）日2021.03.16
IPC分类号C02F9/14
摘要
本发明公开了一种庭院微生态污水净化循环利用系统，所述系统包括：化粪池、初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池，形成一个滤料‑植物‑微生物共同作用的微生态系统和一个以高效滤料为基础的物理超滤系统，利用系统进行生物处理：有机物的氧化、分解作用、氨化、硝化、脱硝及同化作用；化学处理：氧化、还原、吸附、离子交换；物理处理：吸附、过滤、沉淀，反应的协同作用来处理污水，使污水所含污染物质以植物生产形式再利用或直接去除。本发明解决了现有家庭生活污水难以处理、成本高的问题。
权利要求书
1.一种庭院微生态污水净化循环利用系统，其特征在于，所述系统包括：化粪池、初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池，形成一个滤料-植物-微生物共同作用的微生态系统和一个以高效滤料为基础的物理超滤系统，利用系统进行生物处理：有机物的氧化、分解作用、氨化、硝化、脱硝及同化作用；化学处理：氧化、还原、吸附、离子交换；物理处理：吸附、过滤、沉淀，协同作用来处理污水，使污水所含污染物质以植物生产形式再利用或直接去除。
2.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述化粪池设置有进水口，通过进水口收集餐厨废水、洗涤废水、厕所粪污，在化粪池内进行厌氧发酵处理。
3.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述初沉池内放置常规滤料，滤料的粒径为10-30mm，通过滤料对大颗粒杂质进行初步过滤。
4.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述一级微生态净化池中部设置有滤料层，滤料层顶部种植具有净化作用的水生植物，水生植物根部深入滤料层内部，通过水生植物根系形成的微生物膜对有机质的降解作用、植物本身对营养盐的吸收作用以及滤料本身对污染物质的吸附作用，去除水中污染物质。
5.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述二级微生态净化池对污水进行进一步处理，二级微生态净化池的中部设置有滤料层，滤料层顶部种植具有净化作用的水生植物，水生植物根部深入滤料层，通过水生植物根系形成的微生物膜对有机质的降解作用、植物本身对营养盐的吸收作用和滤料本身对污染物质的吸附作用，去除水中污染物质。
6.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述缓流超滤池内设置有活性生物滤料，滤料的粒径为3-5mm，对二级微生态净化池出水进行深度处理。
7.如权利要求6所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述滤料选用孔径跟超滤膜孔径相似的材料，填充在缓流超滤池中部，在此形成一个类似的超滤区域，污水流经此区域，污染物被滤料吸附截留，上清液排出。
8.如权利要求1所述的一种庭院微生态污水净化循环利用系统，其特征在于，所述化粪池为全地埋式，初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池为半地埋式，初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池的顶部高出地面30cm，种植具有净化作用的水生植物。
说明书
一种庭院微生态污水净化循环利用系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种庭院微生态污水净化循环利用系统。
背景技术
随着环境保护的重视程度的提升，建设美丽中国，并把生态文明建设放在突出地位，针对农村生活垃圾和污水进行整治，实现村庄环境干净整洁有序。在山地和丘陵地区，尤其是农村，不适合对生活污水进行长距离收集后集中处理，管网建设投资和后期运维成本太高。户用污水处理系统的难点是稳定达标和降低运维费用与难度。目前全国范围内做户用污水处理系统的机构屈指可数。
发明内容
为此，本发明提供一种庭院微生态污水净化循环利用系统，以解决现有家庭生活污水难以处理、成本高的问题。
为了实现上述目的，本发明提供如下技术方案：
本发明公开了一种庭院微生态污水净化循环利用系统，所述系统包括：化粪池、初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池，形成一个滤料-植物-微生物共同作用的微生态系统和一个以高效滤料为基础的物理超滤系统，利用系统进行生物处理：有机物的氧化、分解作用、氨化、硝化、脱硝及同化作用；化学处理：氧化、还原、吸附、离子交换；物理处理：吸附、过滤、沉淀，协同作用来处理污水，使污水所含污染物质以植物生产形式再利用或直接去除。
进一步地，所述化粪池设置有进水口，通过进水口收集餐厨废水、洗涤废水、厕所粪污，在化粪池内进行厌氧发酵处理。
进一步地，所述初沉池内放置常规滤料，滤料的粒径为10-30mm，通过滤料对大颗粒杂质进行初步过滤。
进一步地，所述一级微生态净化池中部设置有滤料层，滤料层顶部种植具有净化作用的水生植物，水生植物根部深入滤料层，通过水生植物根系形成的微生物膜对有机质的降解作用、植物本身对营养盐的吸收作用和滤料本身对污染物质的吸附作用，去除水中污染物质。
进一步地，所述二级微生态净化池对污水进行进一步过滤，二级微生态净化池的中部设置有滤料层，滤料层顶部种植具有净化作用的水生植物，水生植物根部深入滤料层，通过水生植物根系形成的微生物膜对有机质的降解作用、植物本身对营养盐的吸收作用和滤料本身对污染物质的吸附作用，去除水中污染物质。
进一步地，所述缓流超滤池内设置有活性生物滤料，滤料的粒径为3-5mm，对二级微生态净化池出水进行深度处理。
进一步地，所述滤料选用孔径跟超滤膜孔径相似的材料，填充在缓流超滤池中部，在此形成一个类似的超滤区域，污水流经此区域，污染物被滤料吸附截留，上清液排出。

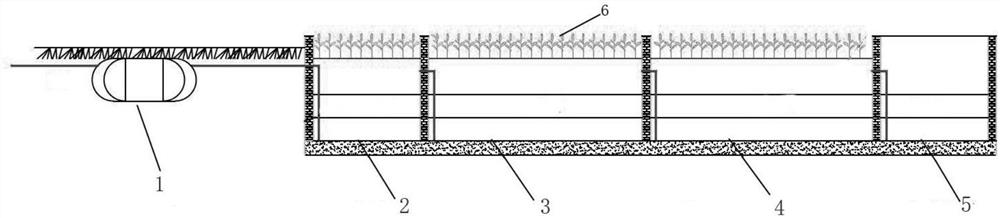

进一步地，所述化粪池为全地埋式，初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池为半地埋式，初沉池、一级微生态净化池和二级微生态净化池和缓流超滤池的顶部高出地面30cm，种植具有净化作用的水生植物。
本发明具有如下优点：
本发明公开了一种庭院微生态污水净化循环利用系统，通过化粪池、初沉池、一级微生态净化池、二级微生态净化池和缓流超滤池对污水进行生物处理、化学处理和物理过滤协同作用处理，使污水所含污染物质以植物生产形式再利用或直接去除。通过初沉池、一级微生态净化池和二级微生态净化池顶部种植的水生植物根系形成的微生物膜对有机质的降解作用、植物本身对营养盐的吸收和滤料本身对污染物质的吸附作用，去除水中污染物质，由于生长的挺水植物具良好的光作用，还可有效抑制藻类的增殖。使生活污水处理更加方便，降低成本，实现污水的综合利用。
（发明人：肖德安;王凯;夏章贵;周宏涛）
