申请日2021.01.11
公开（公告）日2021.03.19
IPC分类号C02F9/04; F15B13/02; F15B21/00
摘要
本发明公开的一种液压阀自动控制处理污水装置，包括箱体，所述箱体内设有沉淀腔，本发明根据机械传动的相关知识，通过废水在沉淀腔内的液面高度来控制浮标的上下移动，再由液压传动进而放大这个浮力所产生的效果，再由过滤层进行分离固体杂质和废水，通过水轮机将已分离的废液重新流入到消毒净化腔内，实行分类有针对的处理，极大的提高污水处理效率，通过两个液压传动实现精准高效的控制，在过滤板上面的沉淀固体残渣通过推板将其推入到排渣口出，再由异性推板和控制楔块控制液压阀门的开启将其排出。
权利要求书
1.一种液压阀自动控制处理污水装置，包括箱体，其特征在于：所述箱体内设有沉淀腔，所述沉淀腔内设有用于液压控制阀门的液压传控装置，所述液压传控装置包括与所述箱体内设有的液压滑槽，所述箱体上固定连接有废液进口，所述液压滑槽上滑动连接有第一液压挡板，所述第一液压挡板上滑动连接有控液滑块，所述控液滑块与所述第一液压挡板之间设有控液弹簧，所述第一液压挡板上固定连接有按压薄板，所述箱体上固定连接有压敏元件，所述压敏元件能够与所述按压薄板接触连接，所述箱体上设有第一液压油，所述箱体上滑动连接有液压滑块，所述液压滑块上固定连接有控液连杆，所述控液连杆上转动连接有浮漂转销，所述浮漂转销上转动连接有浮漂，所述第一液压油与所述第一液压挡板接触连接，所述第一液压油与所述液压滑块接触连接，所述沉淀腔内壁上固定连接有转换水管，所述转换水管上固定连接有转换水轮机，所述转换水轮机与所述沉淀腔内壁固定连接，所述箱体内设有压敏传控器，所述压敏传控器与所述转换水轮机固定连接，通过所述沉淀腔内的液面高度变化，使所述浮漂带动所述液压滑块上移，在所述第一液压油的传动下使所述第一液压挡板上移，一方面通过所述第一液压挡板封闭住所述废液进口的进液口，另一方面通过所述按压薄板按压所述压敏元件使所述压敏传控器接受到信号启动所述转换水轮机将所述沉淀腔内的液体输送到另一个空腔内，所述沉淀腔内设有用于处理废水内的固态沉淀的处理装置，所述箱体内设有传动腔，所述传动腔内设有用于处理废水提供动力传动的传动装置，所述箱体内设有净化液腔，所述净化液腔内设有除去废水内有害物的净化液分离装置。
2.如权利要求1所述的一种液压阀自动控制处理污水装置，其特征在于：所述液压传控装置包括与所述箱体固定连接的废渣排口，所述箱体上滑动连接有排口控阀，所述排口控阀上设有排口孔，所述排口控阀与所述箱体之间设有排口弹簧，所述箱体内设有第二液压油，所述箱体上滑动连接有控位楔块。
3.如权利要求1所述的一种液压阀自动控制处理污水装置，其特征在于：所述分离装置包括与所述箱体内设有的净化液腔，所述净化液腔内壁上转动连接有搅拌主轴，所述搅拌主轴上固定连接有上下前后左右分布的十二个搅拌连杆，所述净化液腔内壁上固定连接有净化液进口，所述箱体内壁上滑动连接有进液滑块，所述进液滑块上固定连接有第二控液连杆，所述第二控液连杆上固定连接有第二控液挡板，所述第二控液连杆上铰接有第二浮漂，通过净化液腔内的液面变化带动第二浮漂上移进而控制第二控液挡板开关净化液进口，所述净化液腔内壁上固定连接有净化液喷管，所述净化液喷管上固定连接有左右分布的三个喷头，所述喷头上固定连接有喷液水轮机，所述箱体内固定连接有第二压敏控制开关，所述第二压敏控制开关与所述喷液水轮机固定连接，所述箱体内设有锥齿轮腔，所述锥齿轮腔内壁上转动连接有第一连接轴，所述第一连接轴上固定连接有第二主动锥齿，所述搅拌主轴上固定连接有第二从动锥齿，所述第二从动锥齿与所述第二主动锥齿啮合连接。
4.如权利要求1所述的一种液压阀自动控制处理污水装置，其特征在于：所述传动装置包括与所述传动腔内壁上转动连接有传动主轴，所述传动主轴上固定连接有凸轮，所述凸轮上设有凸轮滑槽，所述传动主轴上固定连接有第一主动锥齿，所述传动主轴上固定连接有第三主动锥齿，所述传动腔内壁上转动连接有第二传动轴，所述第二传动轴上固定连接有第三从动锥齿，所述第三从动锥齿与所述第三主动锥齿啮合连接，所述传动腔内壁上固定连接有主电机，所述主电机与所述传动主轴转动连接，所述箱体内设有反应分离腔，所述传动腔内闭上转动连接有叶片轴，所述叶片轴上固定连接有第一从动锥齿，所述第一从动锥齿上固定连接有叶片，所述第二传动轴与所述第一连接轴之间通过带轮传动，所述箱体内滑动连接有排液主板，所述排液主板与所述箱体之间固定连接有主板弹簧，所述排液主板上固定连接有主板连杆，所述主板连杆上转动连接有第二浮漂,所述箱体内设有出水口，所述箱体上固定连接有鼓风机，所述鼓风机上固定连接有鼓风管道。
5.如权利要求2所述的一种液压阀自动控制处理污水装置，其特征在于：所述处理装置包括与所述沉淀腔内固定连接的过滤板，所述沉淀腔内壁上滑动连接有推板连杆，所述推板连杆上固定连接有拨动销，所述拨动销与所述凸轮滑槽滑动连接，所述推板连杆上固定连接有推板，所述推板上滑动连接有推滑板，所述推滑板与所述推板之间固定连接有推动弹簧，所述推滑板上固定连接有拨动异性块，所述拨动异性块能够与所述控位楔块接触连接。
说明书

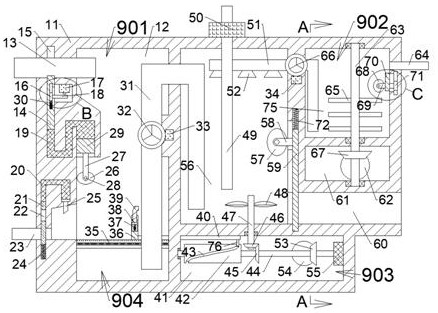

一种液压阀自动控制处理污水装置
技术领域
本发明涉及液压阀的领域，具体为一种液压阀自动控制处理污水装置。
背景技术
液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。传统的废水处理装置，在废水加工时采用单一的过滤结构，流程单一，效果令人难以满意，而且这类装置由于过滤和净化都采用统一式，加工的效率也十分低下，没有采用液压阀的传动控制，使用的时间久了过后就极易出现漏液的情形。
本发明阐明的一种能解决上述问题的装置。
发明内容
技术问题：
传统的废水处理大部分都是采用统一的分离净化处理，在加工效率上尤为缓慢，而且加工效率不尽人意，尤其是在装置内少有液压传动元件，使用的时间长久了之后就会出现漏液漏气等现象，而普通的阀门在控制加工量时难以把控，进而难以保证每次处理污水是否合格。
为解决上述问题，本例设计了一种液压阀自动控制处理污水装置，本例的一种液压阀自动控制处理污水装置，包括箱体，所述箱体内设有沉淀腔，所述沉淀腔内设有用于液压控制阀门的液压传控装置，所述液压传控装置包括与所述箱体内设有的液压滑槽，所述箱体上固定连接有废液进口，所述液压滑槽上滑动连接有第一液压挡板，所述第一液压挡板上滑动连接有控液滑块，所述控液滑块与所述第一液压挡板之间设有控液弹簧，所述第一液压挡板上固定连接有按压薄板，所述箱体上固定连接有压敏元件，所述压敏元件能够与所述按压薄板接触连接，所述箱体上设有第一液压油，所述箱体上滑动连接有液压滑块，所述液压滑块上固定连接有控液连杆，所述控液连杆上转动连接有浮漂转销，所述浮漂转销上转动连接有浮漂，所述第一液压油与所述第一液压挡板接触连接，所述第一液压油与所述液压滑块接触连接，所述沉淀腔内壁上固定连接有转换水管，所述转换水管上固定连接有转换水轮机，所述转换水轮机与所述沉淀腔内壁固定连接，所述箱体内设有压敏传控器，所述压敏传控器与所述转换水轮机固定连接，通过所述沉淀腔内的液面高度变化，使所述浮漂带动所述液压滑块上移，在所述第一液压油的传动下使所述第一液压挡板上移，一方面通过所述第一液压挡板封闭住所述废液进口的进液口，另一方面通过所述按压薄板按压所述压敏元件使所述压敏传控器接受到信号启动所述转换水轮机将所述沉淀腔内的液体输送到另一个空腔内，所述沉淀腔内设有用于处理废水内的固态沉淀的处理装置，所述箱体内设有传动腔，所述传动腔内设有用于处理废水提供动力传动的传动装置，所述箱体内设有净化液腔，所述净化液腔内设有除去废水内有害物的净化液分离装置。
其中，所述液压传控装置包括与所述箱体固定连接的废渣排口，所述箱体上滑动连接有排口控阀，所述排口控阀上设有排口孔，所述排口控阀与所述箱体之间设有排口弹簧，所述箱体内设有第二液压油，所述箱体上滑动连接有控位楔块。
其中，所述分离装置包括与所述箱体内设有的净化液腔，所述净化液腔内壁上转动连接有搅拌主轴，所述搅拌主轴上固定连接有上下前后左右分布的十二个搅拌连杆，所述净化液腔内壁上固定连接有净化液进口，所述箱体内壁上滑动连接有进液滑块，所述进液滑块上固定连接有第二控液连杆，所述第二控液连杆上固定连接有第二控液挡板，所述第二控液连杆上铰接有第二浮漂，通过净化液腔内的液面变化带动第二浮漂上移进而控制第二控液挡板开关净化液进口，所述净化液腔内壁上固定连接有净化液喷管，所述净化液喷管上固定连接有左右分布的三个喷头，所述喷头上固定连接有喷液水轮机，所述箱体内固定连接有第二压敏控制开关，所述第二压敏控制开关与所述喷液水轮机固定连接，所述箱体内设有锥齿轮腔，所述锥齿轮腔内壁上转动连接有第一连接轴，所述第一连接轴上固定连接有第二主动锥齿，所述搅拌主轴上固定连接有第二从动锥齿，所述第二从动锥齿与所述第二主动锥齿啮合连接。
其中，所述传动装置包括与所述传动腔内壁上转动连接有传动主轴，所述传动主轴上固定连接有凸轮，所述凸轮上设有凸轮滑槽，所述传动主轴上固定连接有第一主动锥齿，所述传动主轴上固定连接有第三主动锥齿，所述传动腔内壁上转动连接有第二传动轴，所述第二传动轴上固定连接有第三从动锥齿，所述第三从动锥齿与所述第三主动锥齿啮合连接，所述传动腔内壁上固定连接有主电机，所述主电机与所述传动主轴转动连接，所述箱体内设有反应分离腔，所述传动腔内闭上转动连接有叶片轴，所述叶片轴上固定连接有第一从动锥齿，所述第一从动锥齿上固定连接有叶片，所述第二传动轴与所述第一连接轴之间通过带轮传动，所述箱体内滑动连接有排液主板，所述排液主板与所述箱体之间固定连接有主板弹簧，所述排液主板上固定连接有主板连杆，所述主板连杆上转动连接有第二浮漂,所述箱体内设有出水口，所述箱体上固定连接有鼓风机，所述鼓风机上固定连接有鼓风管道。
其中，所述处理装置包括与所述沉淀腔内固定连接的过滤板，所述沉淀腔内壁上滑动连接有推板连杆，所述推板连杆上固定连接有拨动销，所述拨动销与所述凸轮滑槽滑动连接，所述推板连杆上固定连接有推板，所述推板上滑动连接有推滑板，所述推滑板与所述推板之间固定连接有推动弹簧，所述推滑板上固定连接有拨动异性块，所述拨动异性块能够与所述控位楔块接触连接。
本发明的有益效果是：本发明根据机械传动的相关知识，通过废水在沉淀腔内的液面高度来控制浮标的上下移动，再由液压传动进而放大这个浮力所产生的效果，再由过滤层进行分离固体杂质和废水，通过水轮机将已分离的废液重新流入到消毒净化腔内，实行分类有针对的处理，极大的提高污水处理效率，通过两个液压传动实现精准高效的控制，在过滤板上面的沉淀固体残渣通过推板将其推入到排渣口出，再由异性推板和控制楔块控制液压阀门的开启将其排出。
（发明人：柴莉丽）
