申请日2020.04.13
公开（公告）日2021.02.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业用地埋式污水处理设备，包括地埋罐，及与地埋式污水处理设备电连接的操控箱，所述地埋罐内侧根据污水处理工艺依次包括调节池、前沉淀池、生化池、后沉淀池和清水池；所述调节池顶部分别设置有药剂添加法兰和进气法兰；所述药剂添加法兰通过计量泵连接至配液罐；所述进气法兰通过气流输送管道与气力搅拌器连接；所述生化池由一级生化池和二级生化池依次连接而成，且一级生化池和二级生化池之间安装有隔板；所述一级生化池和二级生化池中均设置有生物填料；所述一级生化池和二级生化池底部分别安装有曝气管；所述曝气管通过进气管道与曝气机连接；本实用新型的工业用地埋式污水处理设备，污水处理效果好，处理效率高。
权利要求书
1.一种工业用地埋式污水处理设备，包括地埋罐，及与地埋式污水处理设备电连接的操控箱，其特征在于：所述地埋罐内侧根据污水处理工艺依次包括调节池、前沉淀池、生化池、后沉淀池和清水池；所述调节池、前沉淀池、生化池、后沉淀池和清水池上部之间通过管道联通；所述调节池通过进液管道与集液箱连接；所述调节池底部呈锥形结构，且其底部设置有底阀；所述调节池通过底阀与前沉淀池联通；所述进液管道上安装有进液阀；所述调节池顶部分别设置有药剂添加法兰和进气法兰；所述药剂添加法兰通过计量泵连接至配液罐；所述进气法兰通过气流输送管道与气力搅拌器连接；所述调节池中安装有布气管；所述布气管连接至进气法兰；所述调节池内侧顶部安装有液位变送器；
所述前沉淀池和后沉淀池底部分别安装有泥浆泵；两所述泥浆泵分别通过泥浆输送管道与泥浆池连接；
所述生化池由一级生化池和二级生化池依次连接而成，且一级生化池和二级生化池之间安装有隔板；所述隔板其上部均匀开设有多个网孔；所述一级生化池和二级生化池中均设置有生物填料；所述一级生化池和二级生化池底部分别安装有曝气管；所述曝气管通过进气管道与曝气机连接；
所述清水池中安装有滤板；所述清水池其背离二级生化池一侧设置有消毒剂进液法兰；所述清水池其底部设置有出液法兰。
2.根据权利要求1所述的工业用地埋式污水处理设备，其特征在于：所述进液阀和底阀均为电磁阀；所述操控箱其PLC控制器通信连接液位变送器、电磁阀、泥浆泵、曝气机、气力搅拌器和计量泵其驱动器。
3.根据权利要求1所述的工业用地埋式污水处理设备，其特征在于：所述气力搅拌器包括鼓风机或空气压缩机。
4.根据权利要求1所述的工业用地埋式污水处理设备，其特征在于：所述布气管和曝气管均为管壁上均布有多个出气孔的管体。
5.根据权利要求1所述的工业用地埋式污水处理设备，其特征在于：所述生物填料为高效生物填料，其由立体弹性填料、多孔悬浮球填料和活性生物填料中的一种组成。
说明书
一种工业用地埋式污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种工业用地埋式污水处理设备，属于污水处理设备技术领域。
背景技术
随着工业的发展，工业污水成为摆在人们面前的一个大问题，尤其是在化学工业、石油化工、轻纺、制药、食品和造纸等行业中，所排放的污水具有种类多、成分复杂、COD浓度高、可生化性差和有毒害等特点。如果不能有效地加以处理，将会对环境造成十分严重的污染和破坏。因此污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
传统的地埋式污水处理设备一般包括调节池、污泥池、初沉池、A级生物池、O级生物池、C级生物池、二沉池和消毒池；在使用的过程中，调节池对污水的处理并没有发挥最大的作用，导致部分污水处理并彻底，且传统的地埋式污水处理设备的两级生物池之间未设置过滤装置，容易影响生物池处理效率。因此，为了解决以上问题，亟待设计一种新的工业用地埋式污水处理设备。
实用新型内容
为解决上述问题，本实用新型提出了一种工业用地埋式污水处理设备，污水处理效果好，处理效率高。

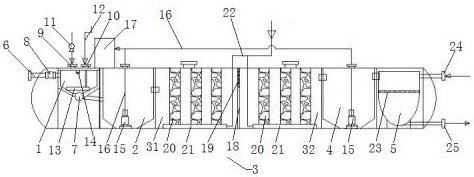

本实用新型的工业用地埋式污水处理设备，包括地埋罐，及与地埋式污水处理设备电连接的操控箱，所述地埋罐内侧根据污水处理工艺依次包括调节池、前沉淀池、生化池、后沉淀池和清水池；所述调节池、前沉淀池、生化池、后沉淀池和清水池上部之间通过管道联通；所述调节池通过进液管道与集液箱连接；所述调节池底部呈锥形结构，且其底部设置有底阀；所述调节池通过底阀与前沉淀池联通；所述进液管道上安装有进液阀；所述调节池顶部分别设置有药剂添加法兰和进气法兰；所述药剂添加法兰通过计量泵连接至配液罐；所述进气法兰通过气流输送管道与气力搅拌器连接；所述调节池中安装有布气管；所述布气管连接至进气法兰；所述调节池内侧顶部安装有液位变送器，污水处理时，操控箱控制打开进液阀和计量泵，关闭底阀，使得待处理的污水能够通过进液管道进入调节池中，同时，配液罐中的污水处理用药剂经计量泵计量输入至调节池中，与污水接触并发生反应，对污水进行初步处理；其中，污水处理用药剂包括絮凝剂、脱色剂、PH调节剂、除臭剂等；利用液位变送器检测进入调节池的污水液位高度，当调节池中的污水液位高度达到液位变送器安装位置时，液位变送器检测到压力变化，并将信号转换为数字信号传输至操控箱进行分析处理，由操控箱控制关闭进液阀，打开气力搅拌器，对调节池进行气力搅拌，使得污水能够与药剂充分接触和混合；之后，关闭气力搅拌器，打开底阀，将初步处理后的污水排送至前沉淀池进行沉淀；
所述前沉淀池和后沉淀池底部分别安装有泥浆泵；两所述泥浆泵分别通过泥浆输送管道与泥浆池连接，在前沉淀池和后沉淀池中的沉淀污泥可通过泥浆泵抽送至泥浆池；
所述生化池由一级生化池和二级生化池依次连接而成，且一级生化池和二级生化池之间安装有隔板；所述隔板其上部均匀开设有多个网孔；所述一级生化池和二级生化池中均设置有生物填料；所述一级生化池和二级生化池底部分别安装有曝气管；所述曝气管通过进气管道与曝气机连接，设置两个依次连接的一级生化池和二级生化池，采用推进式污水处理模式，使得污水能够与生化池中的生物填料充分接触；在一级生化池和二级生化池之间设置具有过滤作用的带有网孔的隔板，能将污水中的杂质隔离在一级生化池中，提高了二级生化池的处理效率及处理效果；
所述清水池中安装有滤板；所述清水池其背离二级生化池一侧设置有消毒剂进液法兰；所述清水池其底部设置有出液法兰，经消毒剂灭菌消毒后的清水经滤板过滤后由清水池底部排出。
进一步地，所述进液阀和底阀均为电磁阀；所述操控箱其PLC控制器通信连接液位变送器、电磁阀、泥浆泵、曝气机、气力搅拌器和计量泵其驱动器。
进一步地，所述气力搅拌器包括鼓风机或空气压缩机。
进一步地，所述布气管和曝气管均为管壁上均布有多个出气孔的管体。
作为优选的实施方案，所述生物填料为高效生物填料，其由立体弹性填料、多孔悬浮球填料和活性生物填料中的一种组成，采用高效生物填料，质轻、高强、物理化学性质稳定，且表面积大，生物膜附着能力强，污水与生物膜的接触效率高。
本实用新型与现有技术相比较，本实用新型的工业用地埋式污水处理设备，在调节池中加入污水处理用的药剂对污水进行预处理，有利于污水的后续处理；设置两个依次连接的一级生化池和二级生化池，采用推进式污水处理模式，使得污水能够与生化池中的生物填料充分接触；在一级生化池和二级生化池之间设置具有过滤作用的带有网孔的隔板，能将污水中的杂质隔离在一级生化池中，提高了二级生化池的处理效率及处理效果；经消毒剂灭菌消毒后的清水经滤板过滤后再由清水池底部排出，将消毒后的清水经滤板过滤后再排出，减少排放清水的杂质含量。
（发明人：王扬;许海朝）
