申请日2021.02.03
公开（公告）日2021.03.19
IPC分类号C02F3/08; C02F3/12; C02F9/14
摘要
本实用新型涉及一种一体化MBBR污水处理装置，包括箱体，箱体的顶部设有进料口、底部设有排料口、左右两侧分别设有进水管和出水管；在靠近出水管侧的箱体内底部开设有插口，对应箱体内顶部设有限位块，限位块上开设有螺孔，拆卸板的底部插入插口内、拆卸板的顶部通过拆卸螺栓安装在限位块上，拆卸板的进水侧设置有出水拦截栅格；箱体的一侧还设置有进气口，进气口固定连接有进气管，进气管的出口固定连接有曝气管道，曝气管道位于箱体内下部。本实用新型结构紧凑占地面积小，不仅能够实现移动床生物膜反应工艺对污水的处理，还能够实现污泥的沉淀，且能够避免悬浮填料的流失，能够通过人工管道取出拆卸板，进行出水拦截栅格的清理。
权利要求书
1.一种一体化MBBR污水处理装置，包括箱体，其特征在于：所述箱体的顶部设有进料口、底部设有排料口、左右两侧分别设有进水管和出水管；在靠近出水管侧的箱体内底部开设有插口，对应箱体内顶部设有限位块，所述限位块上开设有螺孔，拆卸板的底部插入插口内、拆卸板的顶部通过拆卸螺栓安装在限位块上，所述拆卸板的进水侧设置有出水拦截栅格；所述箱体的一侧还设置有进气口，所述进气口固定连接有进气管，所述进气管的出口固定连接有曝气管道，所述曝气管道位于箱体内下部。
2.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：所述箱体顶部靠近拆卸板处设置有用于取出拆卸板的人工管道。
3.根据权利要求2所述的一体化MBBR污水处理装置，其特征在于：所述人工管道的顶端设置有管道盖，所述管道盖通过螺栓安装在人工管道上，所述管道盖的上表面固定连接有把手。
4.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：位于拆卸板和出水管之间的所述箱体内底部设置有挡板，使箱体内的拆卸板和挡板之间形成一个沉淀池，所述挡板的高度与箱体内最高水位平齐。
5.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：所述进气管为一进口两出口形式的进气管，每个出口均连接两个曝气管道。
6.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：还包括用于支撑箱体的支架，所述箱体的外表面通过支撑块固定在支架上。
7.根据权利要求6所述的一体化MBBR污水处理装置，其特征在于：所述支架的一侧固定连接有爬梯。
8.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：所述进料口的外表面开设有螺纹，所述进料口上螺纹连接有加料盖。
9.根据权利要求1所述的一体化MBBR污水处理装置，其特征在于：所述排料口的一侧设置有阀门。
说明书
一种一体化MBBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种一体化MBBR污水处理装置。
背景技术
移动床生物膜反应器工艺是一种新型的高效的污水处理工艺，是介于生物流化床法和生物接触氧化法之间的污水处理工艺，结合了悬浮生长的活性污泥法和附着生长的生物膜法的优点，其核心部分就是以比重接近于水的悬浮填料直接投加到装置主体中作为微生物的活性载体，依靠曝气池内的曝气和水流的提升作用处于流化状态。
目前的MBBR污水处理装置通常包括MBBR池和与之连接的沉淀池，在应用过程中，存在以下缺点：1、由于污泥容易堵塞出水拦截栅格，不能拆卸进行定时清理；2、填料容易流失造成管道堵塞；3、MBBR工艺后面往往需要配套沉淀池使用，造成占地面积过大等问题。
实用新型内容
本实用新型为解决现有技术存在的问题，提供了一种一体化MBBR污水处理装置。不仅能够实现移动床生物膜反应工艺对污水的处理，还能够实现污泥的沉淀，且能够避免悬浮填料的流失，能够通过人工管道取出拆卸板，进行出水拦截栅格的清理。

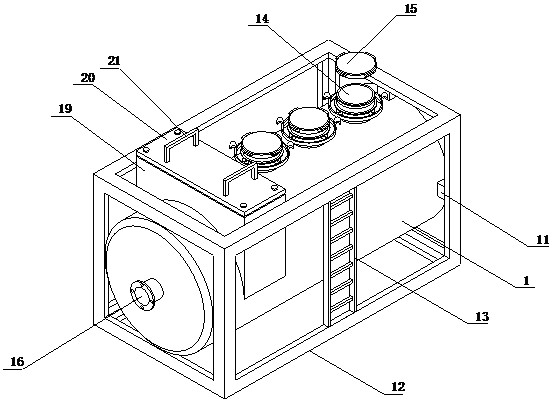

本实用新型是这样实现的，一种一体化MBBR污水处理装置，包括箱体，所述箱体的顶部设有进料口、底部设有排料口、左右两侧分别设有进水管和出水管；在靠近出水管侧的箱体内底部开设有插口，对应箱体内顶部设有限位块，所述限位块上开设有螺孔，拆卸板的底部插入插口内、拆卸板的顶部通过拆卸螺栓安装在限位块上，所述拆卸板的进水侧设置有出水拦截栅格；所述箱体的一侧还设置有进气口，所述进气口固定连接有进气管，所述进气管的出口固定连接有曝气管道，所述曝气管道位于箱体内下部。
在上述技术方案中，优选的，所述箱体顶部靠近拆卸板处设置有用于取出拆卸板的人工管道。
在上述技术方案中，进一步优选的，所述人工管道的顶端设置有管道盖，所述管道盖通过螺栓安装在人工管道上，所述管道盖的上表面固定连接有把手。
在上述技术方案中，优选的，位于拆卸板和出水管之间的所述箱体内底部设置有挡板，使箱体内的拆卸板和挡板之间形成一个沉淀池，所述挡板的高度与箱体内最高水位平齐。
在上述技术方案中，优选的，所述进气管为一进口两出口形式的进气管，每个出口均连接两个曝气管道。
在上述技术方案中，优选的，还包括用于支撑箱体的支架，所述箱体的外表面通过支撑块固定在支架上。
在上述技术方案中，优选的，所述支架的一侧固定连接有爬梯。
在上述技术方案中，优选的，所述进料口的外表面开设有螺纹，所述进料口上螺纹连接有加料盖。
在上述技术方案中，优选的，所述排料口的一侧设置有阀门。
本实用新型具有的优点和积极效果是：
本实用新型提供的一体化MBBR污水处理装置，反应箱和沉淀池一体化，使得结构紧凑占地面积小，不仅能够实现移动床生物膜反应工艺对污水的处理，还能够实现污泥的沉淀，且能够避免悬浮填料的流失；可通过人工管道取出拆卸板，进行出水拦截栅格清理；在箱体内加入悬浮填料，在曝气管道的辅助下进行沉淀；可通过爬梯方便达到支架的顶部。
（发明人：郭奇科;车跃龙;李楠楠;兰天宇）
