申请日2020.07.07
公开（公告）日2021.03.12
IPC分类号C02F3/02
摘要
本实用新型公开了一种生态环境治理用污水治理装置，包括：漂浮板；网格框，所述网格框内部底端通过填料支架固定安装有填料，且填料设有多个；曝气机构，所述曝气机构包括鼓风曝气机和曝气总管，所述鼓风曝气机出气端固定连接有输气管，所述输气管远离鼓风曝气机出气端的一端固定连接于曝气总管内部，所述曝气总管底端表面固定安装有曝气支管，且曝气支管设有多根，所述曝气支管外壁两侧固定安装有喷头；本实用新型通过安装的漂浮板，结构简单，操作方便快捷，只需将装置投放至河道中即可，具有非常好的实用性，通过安装的曝气机构，能够使得填料与氧气更好的接触，提高了填料与氧气接触的均匀性，从而能够进一步提高污水的净化效果。
权利要求书

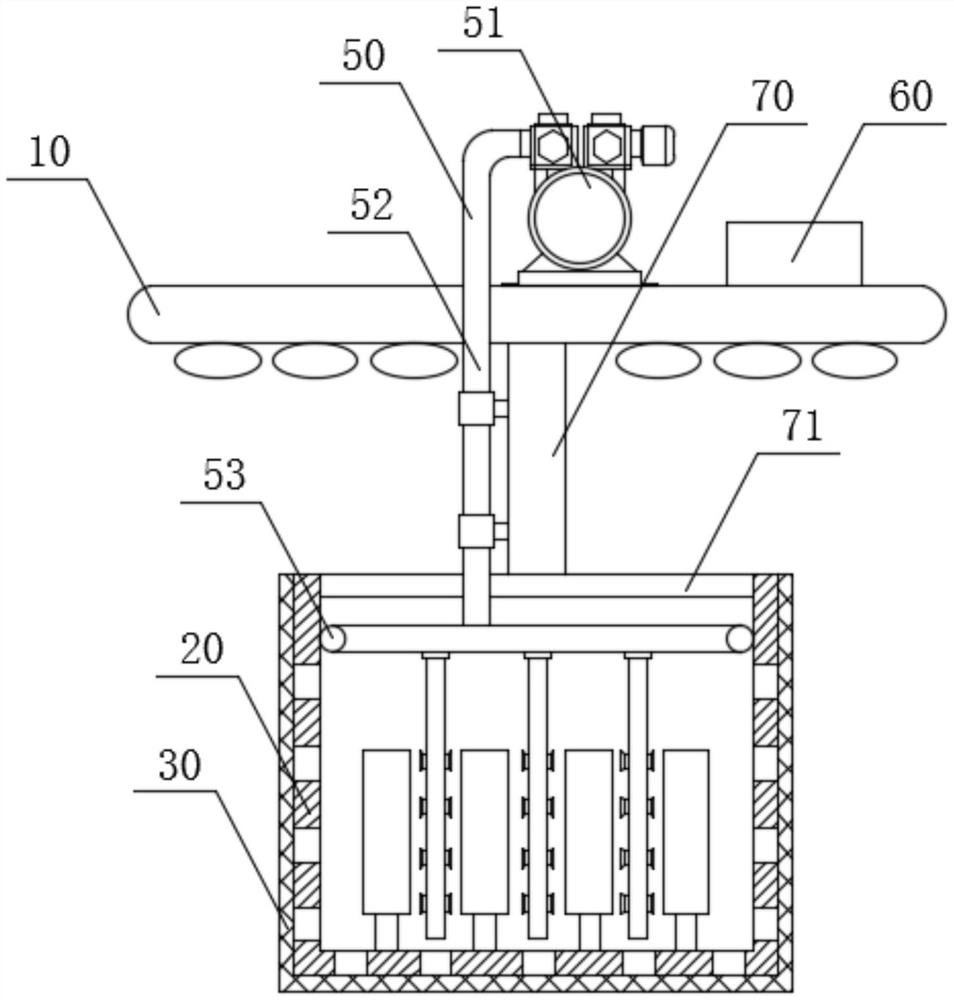

1.一种生态环境治理用污水治理装置，其特征在于，包括：
漂浮板(10)；
网格框(20)，所述网格框(20)内部底端通过填料支架(21)固定安装有填料(22)，且填料(22)设有多个；
曝气机构(50)，所述曝气机构(50)包括鼓风曝气机(51)和曝气总管(53)，所述鼓风曝气机(51)出气端固定连接有输气管(52)，所述输气管(52)远离鼓风曝气机(51)出气端的一端固定连接于曝气总管(53)内部，所述曝气总管(53)底端表面固定安装有曝气支管(54)，且曝气支管(54)设有多根，所述曝气支管(54)外壁两侧固定安装有喷头(55)；
其中，所述鼓风曝气机(51)通过螺栓固定安装于漂浮板(10)顶端表面，所述曝气总管(53)固定安装于网格框(20)内部靠近顶端处。
2.根据权利要求1所述的一种生态环境治理用污水治理装置，其特征在于，还包括：
金属网罩(30)；
其中，所述金属网罩(30)固定安装于网格框(20)外壁表面。
3.根据权利要求1所述的一种生态环境治理用污水治理装置，其特征在于，还包括：
浮球(40)，所述浮球(40)设有多个；
其中，所述浮球(40)固定安装于漂浮板(10)底端表面。
4.根据权利要求1所述的一种生态环境治理用污水治理装置，其特征在于，还包括：
供电模块(60)；
其中，所述供电模块(60)固定安装于漂浮板(10)顶端一侧，所述供电模块(60)与鼓风曝气机(51)之间电性连接。
5.根据权利要求1所述的一种生态环境治理用污水治理装置，其特征在于：所述网格框(20)内壁顶端固定安装有支撑架(71)，所述支撑架(71)顶端表面焊接有连接支杆(70)，所述连接支杆(70)顶端固定连接于漂浮板(10)底端表面靠近轴心处。
6.根据权利要求1所述的一种生态环境治理用污水治理装置，其特征在于：所述曝气支管(54)位于两个所述填料(22)之间，且喷头(55)的出气口朝向于填料(22)表面。
说明书
一种生态环境治理用污水治理装置
技术领域
本实用新型涉及生态环境治理技术领域，具体为一种生态环境治理用污水治理装置。
背景技术
近年来，随着我国社会经济的快速发展，污废水和污染物排放量有了显著的增长，而河流一直被人们视为污废水的主要排污通道和场所，过度的污染直接引起了水体的富营养化，甚至导致水体发黑，形成黑臭水体，河道污染普遍存在，已成为我国目前亟待解决的水环境问题，一般在对河道污水的治理中，需要用到污水治理装置。
但是，目前市场上多数的污水治理装置功能性都比较单一，使用起来也非常不便，传统的污水治理装置在使用时，结构较为复杂，并不能起到很好的污水净化效果。
实用新型内容
本实用新型的目的在于提供一种生态环境治理用污水治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生态环境治理用污水治理装置，包括：
漂浮板；
网格框，所述网格框内部底端通过填料支架固定安装有填料，且填料设有多个；
曝气机构，所述曝气机构包括鼓风曝气机和曝气总管，所述鼓风曝气机出气端固定连接有输气管，所述输气管远离鼓风曝气机出气端的一端固定连接于曝气总管内部，所述曝气总管底端表面固定安装有曝气支管，且曝气支管设有多根，所述曝气支管外壁两侧固定安装有喷头；
其中，所述鼓风曝气机通过螺栓固定安装于漂浮板顶端表面，所述曝气总管固定安装于网格框内部靠近顶端处。
优选的，还包括：
金属网罩；
其中，所述金属网罩固定安装于网格框外壁表面。
优选的，还包括：
浮球，所述浮球设有多个；
其中，所述浮球固定安装于漂浮板底端表面。
优选的，还包括：
供电模块；
其中，所述供电模块固定安装于漂浮板顶端一侧，所述供电模块与鼓风曝气机之间电性连接。
优选的，所述网格框内壁顶端固定安装有支撑架，所述支撑架顶端表面焊接有连接支杆，所述连接支杆顶端固定连接于漂浮板底端表面靠近轴心处。
优选的，所述曝气支管位于两个所述填料之间，且喷头的出气口朝向于填料表面。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过安装的漂浮板，在实际使用时，可将该装置放置于河道中，漂浮板在多个浮球的浮力下会漂浮在河道水面上，同时网格框会沉于河道污水中，可以根据河道的面积来进行该装置的安装，结构简单，操作方便快捷，只需将装置投放至河道中即可，具有非常好的实用性。
2、本实用新型通过安装的曝气机构，在实际使用时，通过填料在河道内形成生物膜对河道的水体进行净化，同时经曝气机构向河道内输送氧气，从而使得生物膜能更好地形成，并且由于曝气支管位于两个所述填料之间，且喷头的出气口朝向于填料表面，能够使得填料与氧气更好的接触，提高了填料与氧气接触的均匀性，从而能够进一步提高污水的净化效果。
（发明人：李广英;闫京艳;刘道鑫）
