申请日2020.07.07
公开（公告）日2021.03.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型高效节能污水一体化处理设备，包括污水处理箱、前端处理池、螺杆外壳和排污管，所述前端处理池固定连接在污水处理箱一侧，所述螺杆外壳固定连接在前端处理池内，所述螺杆外壳上端穿过前端处理池，所述排污管固定连接在螺杆外壳位于前端处理池外一端侧壁上，本实用新型所达到的有益效果是：通过旋转螺杆的转动，对将螺杆外壳内的较大固态垃圾进行提升，并从排污管排出，不仅避免了污水中较大颗粒杂质容易造成污水处理箱内水泵的堵塞，而且避免了机械格栅齿轮连接处容易被杂质卡住无法运转，导致污水处理装置无法正常运转的问题，减少了机械的检修频率，从而增加了污水处理装置的工作效率。
权利要求书

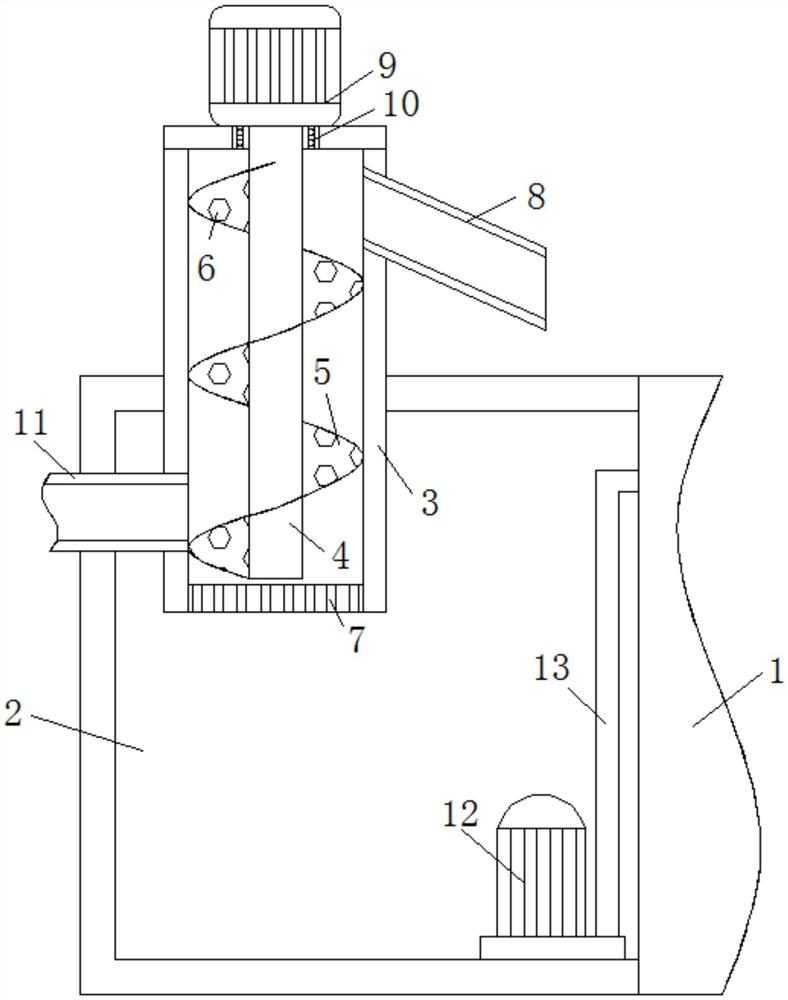

1.一种新型高效节能污水一体化处理设备，其特征在于，包括污水处理箱(1)、前端处理池(2)、螺杆外壳(3)和排污管(8)，所述前端处理池(2)固定连接在污水处理箱(1)一侧，所述螺杆外壳(3)固定连接在前端处理池(2)内，所述螺杆外壳(3)上端穿过前端处理池(2)，所述排污管(8)固定连接在螺杆外壳(3)位于前端处理池(2)外一端侧壁上，所述螺杆外壳(3)内旋转连接有一个旋转螺杆(4)，所述旋转螺杆(4)外侧固定连接有一个螺杆扇叶(5)，所述螺杆扇叶(5)外侧与螺杆外壳(3)内侧壁相接触，所述螺杆扇叶(5)上均匀开设有若干个通孔(6)，所述螺杆外壳(3)底部均匀开设有滤水孔(7)。
2.根据权利要求1所述的一种新型高效节能污水一体化处理设备，其特征在于，所述前端处理池(2)底部靠近污水处理箱(1)一侧固定连接有一个潜水泵(12)，所述潜水泵(12)输出端固定连接有一个连接水管(13)，所述连接水管(13)远离潜水泵(12)一端固定连接在污水处理箱(1)侧壁上。
3.根据权利要求1所述的一种新型高效节能污水一体化处理设备，其特征在于，所述排污管(8)位于螺杆外壳(3)上倾斜设置，所述排污管(8)与螺杆外壳(3)连接处一端高于排污管(8)远离螺杆外壳(3)一端。
4.根据权利要求1所述的一种新型高效节能污水一体化处理设备，其特征在于，所述旋转螺杆(4)上端穿过螺杆外壳(3)，所述螺杆外壳(3)上端固定连接有一个驱动电机(9)，所述驱动电机(9)输出端固定连接在旋转螺杆(4)上。
5.根据权利要求1所述的一种新型高效节能污水一体化处理设备，其特征在于，所述旋转螺杆(4)与螺杆外壳(3)连接处固定连接有一个固定轴承(10)，所述固定轴承(10)外圈固定连接在螺杆外壳(3)上，所述固定轴承(10)内圈固定连接在旋转螺杆(4)上。
6.根据权利要求1所述的一种新型高效节能污水一体化处理设备，其特征在于，所述前端处理池(2)远离污水处理箱(1)一侧固定连接有一个进水管(11)，所述进水管(11)位于前端处理池(2)内一端固定连接在螺杆外壳(3)上。
说明书
一种新型高效节能污水一体化处理设备
技术领域
本实用新型涉及一种污水一体化处理设备，特别涉及一种新型高效节能污水一体化处理设备，属于污水处理设备技术领域。
背景技术
一体化污水处理设备是将初沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，节省了找人设计污水处理工艺和做基础建设的繁琐。
由于一体化污水处理设备内有多个水泵，所以在污水处理前需要对污水中较大的杂质进行清理，然而在使用机械格栅对较大杂质进行处理时，经常会出现杂质卡进机械格栅的齿轮连接处，从而造成机械格栅无法正常工作，需要对整个污水处理装置进行停机检修，降低了污水处理装置的工作效率。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种新型高效节能污水一体化处理设备。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种新型高效节能污水一体化处理设备，包括污水处理箱、前端处理池、螺杆外壳和排污管，所述前端处理池固定连接在污水处理箱一侧，所述螺杆外壳固定连接在前端处理池内，所述螺杆外壳上端穿过前端处理池，所述排污管固定连接在螺杆外壳位于前端处理池外一端侧壁上，所述螺杆外壳内旋转连接有一个旋转螺杆，所述旋转螺杆外侧固定连接有一个螺杆扇叶，所述螺杆扇叶外侧与螺杆外壳内侧壁相接触，所述螺杆扇叶上均匀开设有若干个通孔，所述螺杆外壳底部均匀开设有滤水孔。
作为本实用新型的一种优选技术方案，所述前端处理池底部靠近污水处理箱一侧固定连接有一个潜水泵，所述潜水泵输出端固定连接有一个连接水管，所述连接水管远离潜水泵一端固定连接在污水处理箱侧壁上。
作为本实用新型的一种优选技术方案，所述排污管位于螺杆外壳上倾斜设置，所述排污管与螺杆外壳连接处一端高于排污管远离螺杆外壳一端。
作为本实用新型的一种优选技术方案，所述旋转螺杆上端穿过螺杆外壳，所述螺杆外壳上端固定连接有一个驱动电机，所述驱动电机输出端固定连接在旋转螺杆上。
作为本实用新型的一种优选技术方案，所述旋转螺杆与螺杆外壳连接处固定连接有一个固定轴承，所述固定轴承外圈固定连接在螺杆外壳上，所述固定轴承内圈固定连接在旋转螺杆上。
作为本实用新型的一种优选技术方案，所述前端处理池远离污水处理箱一侧固定连接有一个进水管，所述进水管位于前端处理池内一端固定连接在螺杆外壳上。
本实用新型所达到的有益效果是：通过旋转螺杆的转动，对将螺杆外壳内的较大固态垃圾进行提升，并从排污管排出，不仅避免了污水中较大颗粒杂质容易造成污水处理箱内水泵的堵塞，而且避免了机械格栅齿轮连接处容易被杂质卡住无法运转，导致污水处理装置无法正常运转的问题，减少了机械的检修频率，从而增加了污水处理装置的工作效率。
（发明人：李进;李云飞;张东升;景星辉）
