申请日2020.11.03
公开（公告）日2021.03.16
IPC分类号C02F1/52; B01F7/18; B01F7/30; B01F15/00
摘要
本发明公开了一种组合式智能污水处理设备，包括桶体，所述桶体内开设有搅拌腔，所述搅拌腔内转动设有转动轴，所述转动轴侧壁固定安装有多根第一搅拌棍，所述桶体上表面固定安装有电机，所述电机的输出轴穿入搅拌腔内且与转动轴的端部固定连接，所述搅拌腔底壁固定安装有多根安装杆，所述安装杆另一端与搅拌腔顶壁固定连接，所述安装杆开设有多个安装口，所述安装口内转动安装有转动杆，所述转动杆表面固定安装有多根第二搅拌棍。搅拌的方向不再单一，加快了污水与絮凝剂的混合过程，提高了污水与絮凝剂充分反应的效率，而且在传动组件的作用下，在往复丝杆上螺纹套设的滑块会带着刮板对搅拌腔的腔壁进行往复式的清理工作。
权利要求书

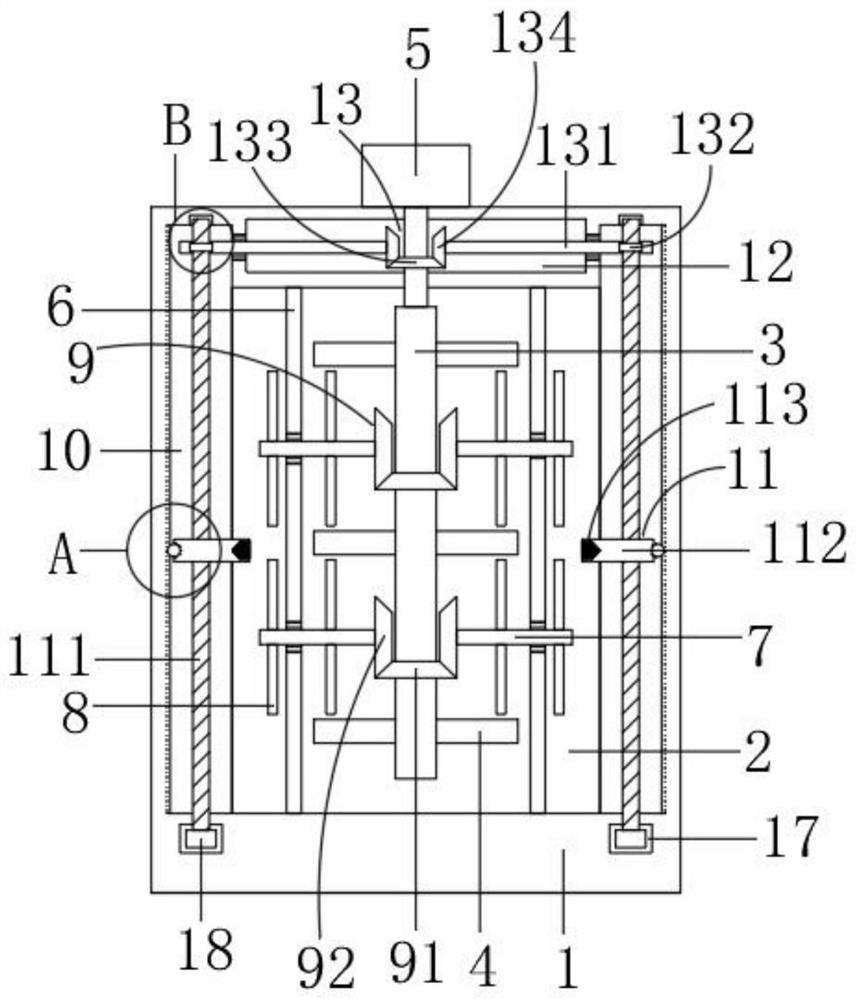

1.一种组合式智能污水处理设备，包括桶体(1)，其特征在于，所述桶体(1)内开设有搅拌腔(2)，所述搅拌腔(2)内转动设有转动轴(3)，所述转动轴(3)侧壁固定安装有多根第一搅拌棍(4)，所述桶体(1)上表面固定安装有电机(5)，所述电机(5)的输出轴穿入搅拌腔(2)内且与转动轴(3)的端部固定连接，所述搅拌腔(2)底壁固定安装有多根安装杆(6)，所述安装杆(6)另一端与搅拌腔(2)顶壁固定连接，所述安装杆(6)开设有多个安装口，所述安装口内转动安装有转动杆(7)，所述转动杆(7)表面固定安装有多根第二搅拌棍(8)，所述搅拌腔(2)内设有用于多根转动杆(7)转动的驱动组件(9)，所述驱动组件(9)包括多个第一锥齿轮(91)，多个所述第一锥齿轮(91)均固定套接在转动轴(3)上，所述转动杆(7)远离搅拌腔(2)腔壁的一端固定套接有第二锥齿轮(92)，所述第一锥齿轮(91)与第二锥齿轮(92)啮合连接，所述搅拌腔(2)左右腔壁均开设有滑槽(10)，所述滑槽(10)内设有清理装置(11)。
2.根据权利要求1所述的一种组合式智能污水处理设备，其特征在于，所述清理装置(11)包括往复丝杆(111)，所述往复丝杆(111)转动安装在滑槽(10)内，所述往复丝杆(111)上螺纹套设有滑块(112)，所述滑块(112)远离滑槽(10)槽底的一端穿入搅拌腔(2)内且左右侧壁均固定安装有刮板(113)。
3.根据权利要求2所述的一种组合式智能污水处理设备，其特征在于，所述桶体(1)内开设有安装腔(12)，所述安装腔(12)内设有用于往复丝杆(111)转动的传动组件(13)。
4.根据权利要求3所述的一种组合式智能污水处理设备，其特征在于，所述传动组件(13)包括多根蜗杆(131)，多根所述蜗杆(131)均转动安装在安装腔(12)内，所述往复丝杆(111)上固定套接有蜗轮(132)，所述蜗杆(131)的一端穿入滑槽(10)且与蜗轮(132)啮合连接，所述电机(5)的输出轴上固定套接有第三锥齿轮(133)，多根所述蜗杆(131)相互靠近的有一端均固定套接有第四锥齿轮(134)，所述第三锥齿轮(133)与第四锥齿轮(134)啮合连接。
5.根据权利要求2所述的一种组合式智能污水处理设备，其特征在于，所述滑块(112)靠近滑槽(10)槽底的一端开设有球形槽(14)，所述球形槽(14)内滚动嵌设有圆球(15)，所述滑槽(10)槽底开设有限位槽(16)，所述圆球(15)与限位槽(16)滚动接触。
6.根据权利要求2所述的一种组合式智能污水处理设备，其特征在于，所述桶体(1)内开设有限位腔(17)，所述限位腔(17)内转动设有转动块(18)，所述往复丝杆(111)的一端与转动块(18)固定连接。
7.根据权利要求2所述的一种组合式智能污水处理设备，其特征在于，所述滑槽(10)内上下两端均固定安装有折叠帘(19)，多个所述折叠帘(19)另一端分别与滑块(112)上下表面固定安装。
8.一种组合式智能污水处理设备的处理方法，其特征在于，所述使用方法包括如下步骤：
S1：工作人员先将待处理的污水放入桶体(1)中，然后朝搅拌腔(2)内加入絮凝剂；
S2：此时打开电机(5)，电机(5)的输出轴便会带着转动轴(3)一同转动，从而转动轴(3)侧壁固定安装的多根第一搅拌棍(4)便会一同发生水平方向的转动，对污水与絮凝剂进行搅拌混合的工作；
S3：当转动轴(3)发生转动的时候，在驱动组件(9)的配合下，转动杆(7)会同时发生转动，从而与转动杆(7)表面固定安装的多根第二搅拌棍(8)在此时便会一同发生竖直方向上的转动，使污水与絮凝剂之间的搅拌混合效率更进一步；
S4：电机(5)输出轴转动的同时，在传动组件(13)的配合下，会带着往复丝杆(111)发生转动，从而在往复丝杆(111)上螺纹套设的滑块(112)在此时便会发生上下的往复移动，与滑块(112)端部固定连接的刮板(113)在此时也会对搅拌腔(2)的腔壁进行往复式的移动，可以将搅拌腔(2)内因为离心力堆积在侧壁的絮凝剂给刮下来，保证混合工作的稳定性；
S5：搅拌混合结束后，将污水处理掉过后可以再次启动电机(5)，控制往复丝杆(111)转动，使得刮板(113)对搅拌腔(2)内壁粘接的污泥或是杂物进行清理。
说明书
一种组合式智能污水处理设备
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种组合式智能污水处理设备及其处理方法。
背景技术
随着社会和经济的快速发展，环境污染越来越严重，尤其是城市环境越来越差，已经威胁到人们的生产、生活以及人体健康，因此，人们越来越感觉到保护环境的重要性。水是很宝贵的自然资源之一，由于它本身就很有限，加上人口数量的极速增长以及工业生产对水资源的浪费和污染，使得人们的用水量以及用水安全都受到严重的不利影响。因此，每个人都应该重视水资源的保护和合理利用，并且通过科学的方式对废水、污水等水资源进行回收再利用。
在污水处理过程中，通常需要添加絮凝剂使污水中的固体污泥絮凝沉淀，但是现有的污水处理设备却存在着以下几个缺点：
1、搅拌装置在搅拌过程中搅拌的方向太过单一，通常只是单一方向上的转动，幅度较小导致污水与絮凝剂的混合过程较为缓慢，需要花费较长的时间，从而降低了污水与絮凝剂充分反应的效率。
2、搅拌的过程中在离心力的作用下，会有部分絮凝剂堆积在侧壁，使得这部分絮凝剂没有充分搅拌反应，反应效率低。
3、搅拌工作结束过后，搅拌腔的腔壁上会粘接有污泥或是杂物，为了避免堆积从而需要工作人员对腔壁进行清理，这就使得工作人员的动作幅度较大。
发明内容
本发明的目的是为了解决现有技术中以下缺点，搅拌装置在搅拌过程中搅拌的方向太过单一，从而降低了污水与絮凝剂充分反应的效率，而且在离心力的作用下会有部分物料无法堆积在搅拌腔的侧壁，从而无法充分反应，而提出的一种组合式智能污水处理设备及其处理方法。
为了实现上述目的，本发明采用了如下技术方案：
一种组合式智能污水处理设备，包括桶体，所述桶体内开设有搅拌腔，所述搅拌腔内转动设有转动轴，所述转动轴侧壁固定安装有多根第一搅拌棍，所述桶体上表面固定安装有电机，所述电机的输出轴穿入搅拌腔内且与转动轴的端部固定连接，所述搅拌腔底壁固定安装有多根安装杆，所述安装杆另一端与搅拌腔顶壁固定连接，所述安装杆开设有多个安装口，所述安装口内转动安装有转动杆，所述转动杆表面固定安装有多根第二搅拌棍，所述搅拌腔内设有用于多根转动杆转动的驱动组件。
优选的，所述驱动组件包括多个第一锥齿轮，多个所述第一锥齿轮均固定套接在转动轴上，所述转动杆远离搅拌腔腔壁的一端固定套接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接。
优选的，所述搅拌腔左右腔壁均开设有滑槽，所述滑槽内设有清理装置。
优选的，所述清理装置包括往复丝杆，所述往复丝杆转动安装在滑槽内，所述往复丝杆上螺纹套设有滑块，所述滑块远离滑槽(10) 槽底的一端穿入搅拌腔内且左右侧壁均固定安装有刮板。
优选的，所述桶体内开设有安装腔，所述安装腔内设有用于往复丝杆转动的传动组件。
优选的，所述传动组件包括多根蜗杆，多根所述蜗杆均转动安装在安装腔内，所述往复丝杆上固定套接有蜗轮，所述蜗杆的一端穿入滑槽且与蜗轮啮合连接，所述电机的输出轴上固定套接有第三锥齿轮，多根所述蜗杆相互靠近的有一端均固定套接有第四锥齿轮，所述第三锥齿轮与第四锥齿轮啮合连接
优选的，所述滑块靠近滑槽槽底的一端开设有球形槽，所述球形槽内滚动嵌设有圆球，所述滑槽槽底开设有限位槽，所述圆球与限位槽滚动接触
优选的，所述桶体内开设有限位腔，所述限位腔内转动设有转动块，所述往复丝杆的一端与转动块固定连接
优选的，所述滑槽内上下两端均固定安装有折叠帘，多个所述折叠帘另一端分别与滑块上下表面固定安装。
本发明中，适用于所述污水处理设备的使用方法包括如下步骤：
S1：工作人员先将待处理的污水放入桶体中，然后朝搅拌腔内加入絮凝剂；
S2：此时打开电机，电机的输出轴便会带着转动轴一同转动，从而转动轴侧壁固定安装的多根第一搅拌棍便会一同发生水平方向的转动，对污水与絮凝剂进行搅拌混合的工作；
S3：当转动轴发生转动的时候，在驱动组件的配合下，转动杆会同时发生转动，从而与转动杆表面固定安装的多根第二搅拌棍在此时便会一同发生竖直方向上的转动，使污水与絮凝剂之间的搅拌混合效率更进一步；
S4：电机输出轴转动的同时，在传动组件的配合下，会带着往复丝杆发生转动，从而在往复丝杆上螺纹套设的滑块在此时便会发生上下的往复移动，与滑块端部固定连接的刮板在此时也会对搅拌腔的腔壁进行往复式的移动，可以将搅拌腔内因为离心力堆积在侧壁的絮凝剂给刮下来，保证混合工作的稳定性；
S5：搅拌混合结束后，将污水处理掉过后可以再次启动电机5，控制往复丝杆转动，使得刮板对搅拌腔内壁粘接的污泥或是杂物进行清理。
与现有技术相比，本发明的有益效果是：
1、当转动轴带着第一搅拌棍一同发生水平方向转动的时候，在驱动组件的配合下，转动杆会带着第二搅拌棍发生竖直方向上的转动。搅拌的方向不再单一，加快了污水与絮凝剂的混合过程，提高了污水与絮凝剂充分反应的效率。
2、搅拌的过程中，在传动组件的作用下，往复丝杆会发生转动，从而在往复丝杆上螺纹套设的滑块便会带着刮板对搅拌腔的腔壁进行往复式的清理工作，可以将搅拌腔内壁粘接的污泥和杂物进行清理，而且还可以将在搅拌过程中因为离心力堆积在搅拌腔侧壁的絮凝剂给刮下来，保证混合的充分。
（发明人：桂双林;吴九九;易其臻;夏嵩;魏涛;王歆）
