申请日2020.07.07
公开（公告）日2021.03.12
IPC分类号C02F9/04; C02F101/14
摘要
本实用新型公开了一种生产氟化物废水处理回收系统，其包括含氟废水池、与所述含氟废水池连通的用于调节酸碱度的收集调节池、与收集调节池通过溢流方式连通的混凝沉淀池、与所述混凝沉淀池连通的沉淀池、用于将第一中间水池的水质进行二级处理的管式膜分离装置、用于将所述第二中间水池的水质进行精处理的反渗透浓缩装置以及连通反渗透浓缩装置出水的产水池。本申请中在氟化物废水处理回收系统设置有污泥处理流程，将通过废水中含氟物质通过絮凝沉淀得到含氟污泥，并经过压滤机制得固化污泥，使用固化污泥和石灰石配制得预备生粉，并用于生产水泥，使得含氟污水在处理中得到工业副产品，实现氟化物得资源化利用，并且还节约了废水处理得运行费用。
权利要求书

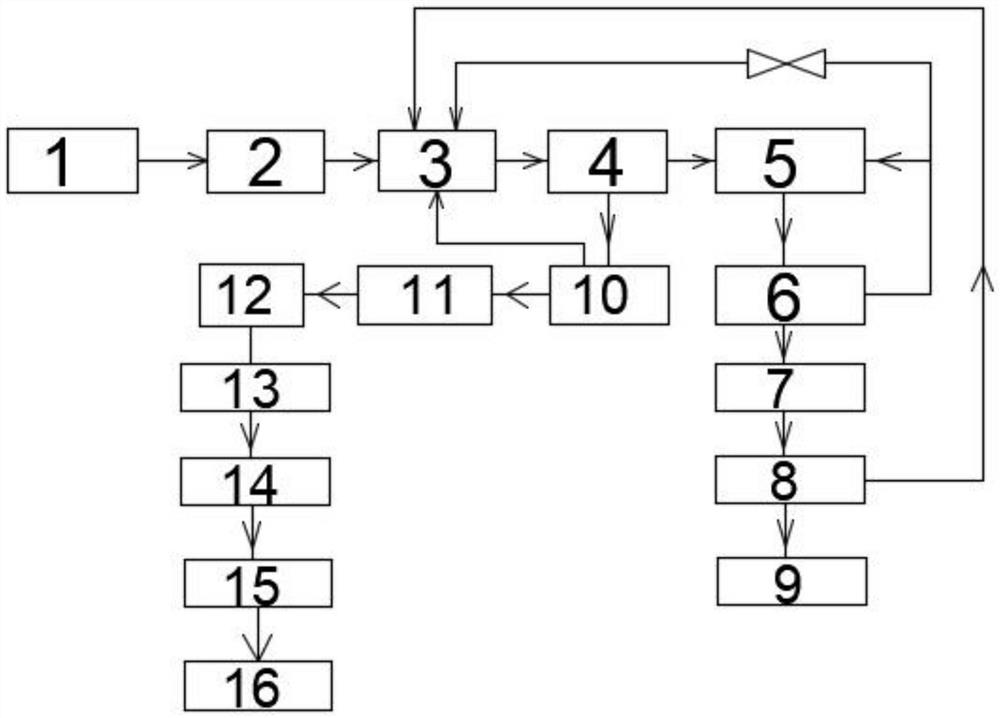

1.一种生产氟化物废水处理回收系统，其特征在于：其包括含氟废水池(1)、与所述含氟废水池(1)连通的用于调节酸碱度的收集调节池(2)、与所述收集调节池(2)通过溢流方式连通的混凝沉淀池(3)、与所述混凝沉淀池(3)连通的沉淀池(4)、与所述沉淀池(4)中上层清液连通的第一中间水池(5)、用于将第一中间水池(5)的水质进行二级处理的管式膜分离装置(6)、用于接收所述管式膜分离装置(6)中过滤水的第二中间水池(7)、用于将所述第二中间水池(7)的水质进行精处理的反渗透浓缩装置(8)以及连通反渗透浓缩装置(8)出水的产水池(9)；其中所述沉淀池(4)的底部污泥通过污泥机输送到污泥池(10)，所述污泥池(10)的上层清液通过输送泵输送回所述混凝沉淀池(3)；所述污泥池(10)的污泥通过压滤机得到固化污泥(11)，所述固化污泥(11)中通过石灰石传输带(12)添加石灰石料，并利用搅拌机对石灰石和所述固化污泥(11)进行混料得到预备生粉(13)，再经过均化设备(14)和熟料设备(15)处理，最后利用水泥制取设备得到工业水泥(16)。
2.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述含氟废水池(1)与所述收集调节池(2)之间设置有栅栏过滤网。
3.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述混凝沉淀池(3)内加入有PAM和氯化钙溶液。
4.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述产水池(9)连通用于精处理的阴、阳树脂床以及混床。
5.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述收集调节池(2)通过熟石灰溶液进行调节酸碱度，在所述收集调节池(2)中pH值在8.5-9.5之间。
6.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述沉淀池(4)的长度大于所述混凝沉淀池(3)的长度。
7.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述管式膜分离装置(6)为PES、PVDF管式超滤膜，膜管直径为5mm-12.5mm。
8.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述反渗透浓缩装置(8)为中空纤维式反渗透器。
9.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述管式膜分离装置(6)的过滤浓盐水和所述反渗透浓缩装置(8)的过滤浓盐分别通过输送泵和管件输送回所述混凝沉淀池(3)内。
10.根据权利要求1所述的生产氟化物废水处理回收系统，其特征在于：所述产水池(9)用于补充氟化工给水。
说明书
一种生产氟化物废水处理回收系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种生产氟化物废水处理回收系统。
背景技术
常规氟化工厂在生产氟化铝或者氟化铵的过程中产生大量的含氟废水池，其中氟化工的废水中常常存在有氟化氢和氟铝络合态形式存在如果不经过及时处理，直接循环使用，容易造成工艺流程中的管件腐蚀或者结垢，从而造成管件损坏或者降低传热效率。目前采用的废水处理技术为简单的一级物化沉淀，通过测试pH值，借助加酸和石灰乳调节废水pH值的同时，将废水中的氟离子转化成氟化钙，缺乏专门针对氟离子的量来调节石灰的用量，氟化物超标可能性大，导致排出的含氟废水池达不到标准，给生态环境构成危害，并且转移到污泥中也不能做到有效的利用。
实用新型内容
本实用新型的目的是提供一种生产氟化物废水处理回收系统，解决常规生产氟化物废水处理回收系统处理含氟废水投入较多较多，只是实现污染的转移不能解决问题，并且还运行费用较高的问题。
为解决上述技术问题，本实用新型采用如下技术方案：
本实用新型提供了一种生产氟化物废水处理回收系统，其包括含氟废水池、与所述含氟废水池连通的用于调节酸碱度的收集调节池、与所述收集调节池通过溢流方式连通的混凝沉淀池、与所述混凝沉淀池连通的沉淀池、与所述沉淀池中上层清液连通的第一中间水池、用于将第一中间水池的水质进行二级处理的管式膜分离装置、用于接收所述管式膜分离装置中过滤水的第二中间水池、用于将所述第二中间水池的水质进行精处理的反渗透浓缩装置以及连通反渗透浓缩装置出水的产水池；其中所述沉淀池的底部污泥通过污泥机输送到污泥池，所述污泥池的上层清液通过输送泵输送回所述混凝沉淀池；所述污泥池的污泥通过压滤机得到固化污泥，所述固化污泥中通过石灰石传输带添加石灰石料，并利用搅拌机对石灰石和所述固化污泥进行混料得到预备生粉，在经过均化设备和熟料设备进行处理，最后利用水泥制取设备得到工业水泥。
进一步的，所述含氟废水池与所述收集调节池之间设置有栅栏过滤网。
再进一步的，所述混凝沉淀池内加入有PAM和氯化钙溶液。
再进一步的，所述产水池连通用于精处理的阴、阳树脂床以及混床。
再进一步的，所述收集调节池通过熟石灰溶液进行调节酸碱度，在所述收集调节池中pH值在8.5-9.5之间。
再进一步的，所述沉淀池的长度大于所述混凝沉淀池的长度。
再进一步的，所述管式膜分离装置为PES、PVDF管式超滤膜，膜管直径为5mm-12.5mm。
再进一步的，所述反渗透浓缩装置为中空纤维式反渗透器。
再进一步的，所述管式膜分离装置的过滤浓盐水和所述反渗透浓缩装置的过滤浓盐分别通过输送泵和管件输送回所述混凝沉淀池内。
再进一步的，所述产水池用于补充氟化工给水。
与现有技术相比，本实用新型的有益技术效果：本申请中在氟化物废水处理回收系统设置有污泥处理流程，将通过废水中含氟物质通过絮凝沉淀得到含氟污泥，并经过压滤机制得固化污泥，使用固化污泥和石灰石配制得预备生粉，并用于生产水泥，使得含氟污水在处理中得到工业副产品，实现氟化物得资源化利用，并且还节约了废水处理得运行费用。
（发明人：林玉果;张福;吴兆林）
