申请日2020.03.09
公开（公告）日2021.02.26
IPC分类号B01D36/02
摘要
本实用新型公开了一种基于油脂污水处理装置，其结构包括进水口、装置主体、油污处理器、排气口、通气管、电控盒、排污口、集油桶、排油管，本实用新型的装置主体上设位于结构内腔处的油污处理器，废水首先进入导油槽之中，液体流入初滤油腔后完成第一级过滤作业，通过通水管接入细滤油腔之中，两边挡板具有防护作用，构成框架式支撑腔，进而完成第二级过滤作业，积存的油液能够通过出油口输向排油管至集油桶中，净化后的液体继续经过复合管道中的复滤芯，进而完成第三级过滤作业，有效提高油脂去除效果，能够连续进行过滤多级除油操作，除油步骤均在装置内部完成，能够有效提高作业的卫生性，进而提高污水净化效率。
权利要求书

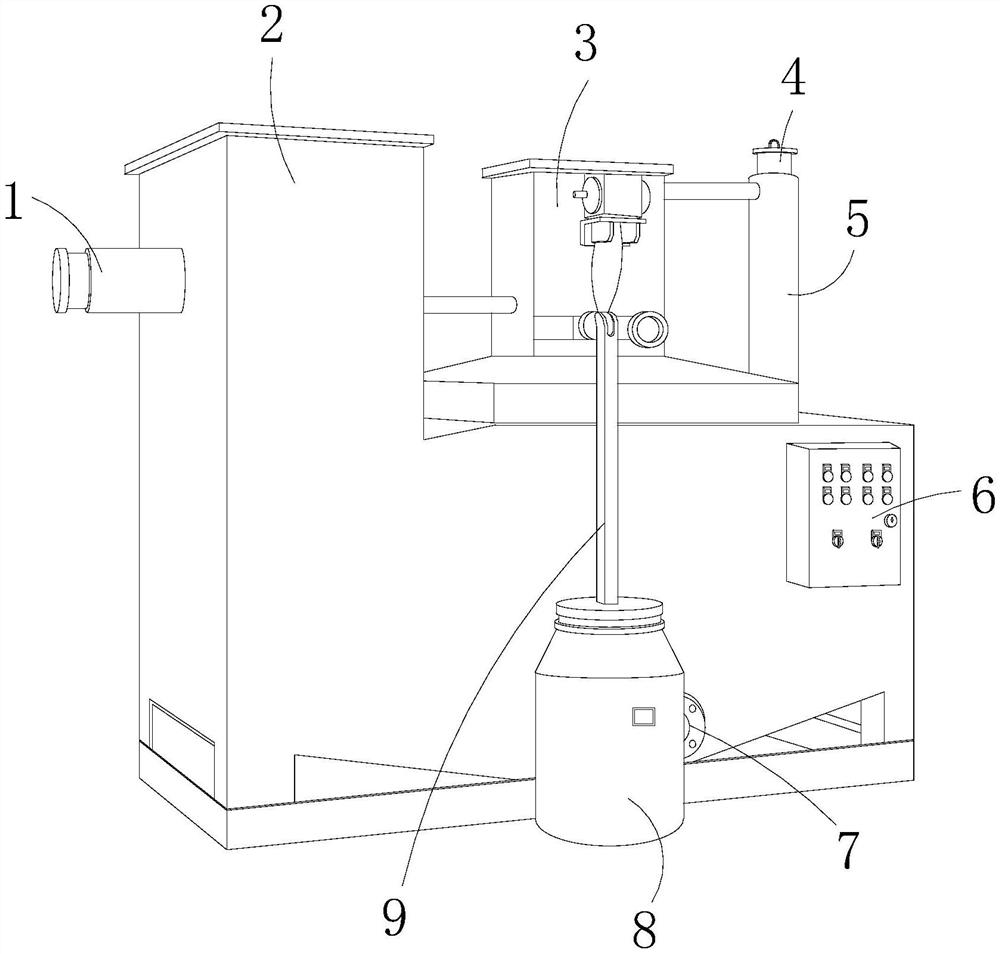

1.一种基于油脂污水处理装置，其结构包括进水口(1)、装置主体(2)、油污处理器(3)、排气口(4)、通气管(5)、电控盒(6)、排污口(7)、集油桶(8)、排油管(9)，其特征在于：
所述装置主体(2)左上壁开设直通式进水口(1)，所述进水口(1)安装点低于排气口(4)高度，所述通气管(5)垂设于装置主体(2)右槽处，所述装置主体(2)前壁上设安装高度不变的电控盒(6)，所述装置主体(2)前下壁开设有排污口(7)，所述装置主体(2)上配设接地面相水平的集油桶(8)，所述集油桶(8)上开口相穿接排油管(9)，所述排油管(9)上孔相径接油污处理器(3)。
2.根据权利要求1所述的一种基于油脂污水处理装置，其特征在于：所述油污处理器(3)包括导油槽(A01)、细滤油腔(B02)、挡板(C03)、复合管道(D04)、复滤芯(E05)、出油口(F06)、通水管(G07)、初滤油腔(L08)，所述导油槽(A01)与下方初滤油腔(L08)连为一体，所述初滤油腔(L08)出口相壁接通水管(G07)，所述通水管(G07)右端接入细滤油腔(B02)之中，所述细滤油腔(B02)两边通过挡板(C03)围护，所述复合管道(D04)安装高度低于细滤油腔(B02)表面，且出口内嵌复滤芯(E05)，所述出油口(F06)设于细滤油腔(B02)上壁槽口处，所述导油槽(A01)设于对应进水口(1)的内腔处，所述细滤油腔(B02)安装在装置主体(2)结构中部处。
3.根据权利要求1所述的一种基于油脂污水处理装置，其特征在于：所述通气管(5)安装位置相对应间隔于电控盒(6)后方处。
4.根据权利要求1所述的一种基于油脂污水处理装置，其特征在于：所述排气口(4)设于通气管(5)出口上端处。
5.根据权利要求1所述的一种基于油脂污水处理装置，其特征在于：所述排污口(7)安装在对应集油桶(8)后侧位处。
说明书
一种基于油脂污水处理装置
技术领域
本实用新型是一种基于油脂污水处理装置，属于污水处理技术领域。
背景技术
食堂和餐厅等处的厨房、食用肉中心、食品与水产加工厂等处排放的废水中含有动植物性的油脂，必须对其进行处理，油脂的抽取作业伴随着恶臭、不卫生、作业环境差，而且成本也高，因此急需一种基于油脂污水处理装置。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种基于油脂污水处理装置，以解决现有装置油脂的抽取作业伴随着恶臭、不卫生、作业环境差，而且成本也高的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于油脂污水处理装置，其结构包括进水口、装置主体、油污处理器、排气口、通气管、电控盒、排污口、集油桶、排油管，所述装置主体左上壁开设直通式进水口，所述进水口安装点低于排气口高度，所述通气管垂设于装置主体右槽处，所述装置主体前壁上设安装高度不变的电控盒，所述装置主体前下壁开设有排污口，所述装置主体上配设接地面相水平的集油桶，所述集油桶上开口相穿接排油管，所述排油管上孔相径接油污处理器。
进一步地，所述油污处理器包括导油槽、细滤油腔、挡板、复合管道、复滤芯、出油口、通水管、初滤油腔，所述导油槽与下方初滤油腔连为一体，所述初滤油腔出口相壁接通水管，所述通水管右端接入细滤油腔之中，所述细滤油腔两边通过挡板围护，所述复合管道安装高度低于细滤油腔表面，且出口内嵌复滤芯，所述出油口设于细滤油腔上壁槽口处，所述导油槽设于对应进水口的内腔处，所述细滤油腔安装在装置主体结构中部处。
进一步地，所述通气管安装位置相对应间隔于电控盒后方处。
进一步地，所述排气口设于通气管出口上端处。
进一步地，所述排污口安装在对应集油桶后侧位处。
进一步地，所述出油口接头相连排油管上端。
进一步地，所述复合管道安装在装置主体右壁板上。
有益效果
本实用新型一种基于油脂污水处理装置，装置主体上设位于结构内腔处的油污处理器，废水首先进入导油槽之中，液体流入初滤油腔后完成第一级过滤作业，通过通水管接入细滤油腔之中，两边挡板具有防护作用，构成框架式支撑腔，进而完成第二级过滤作业，积存的油液能够通过出油口输向排油管至集油桶中，净化后的液体继续经过复合管道中的复滤芯，进而完成第三级过滤作业，有效提高油脂去除效果，能够连续进行过滤多级除油操作，除油步骤均在装置内部完成，能够有效提高作业的卫生性，进而提高污水净化效率。
（发明人：林佳平）
