申请日2020.07.15
公开（公告）日2021.03.12
IPC分类号C02F9/14
摘要
本实用新型提供了一种布水装置及综合废水处理系统，布水装置包括由多个立管构成并具有进水口和出水口的支撑架，转动定位于所述支撑架内的进水管，以及环所述进水管间隔设置的多个分水管，于所述分水管的自由端连接有喷嘴，且所述喷嘴的喷射方向斜向下，于所述分水管的下方固连有扰流板组件。本实用新型所述的布水装置，通过设置支撑架可用于外部水源的接入，同时便于支撑各类管路，而通过转动设置进水管，并在进水管上设置多个分水管，进而可利用水的反冲作用力，使得分水管形成旋转而具有搅拌效果，保证布水的均匀性，而在分水管的下方设置扰流板组件可避免出现局部短流及湍流，并保证污水上升流速平稳。
权利要求书

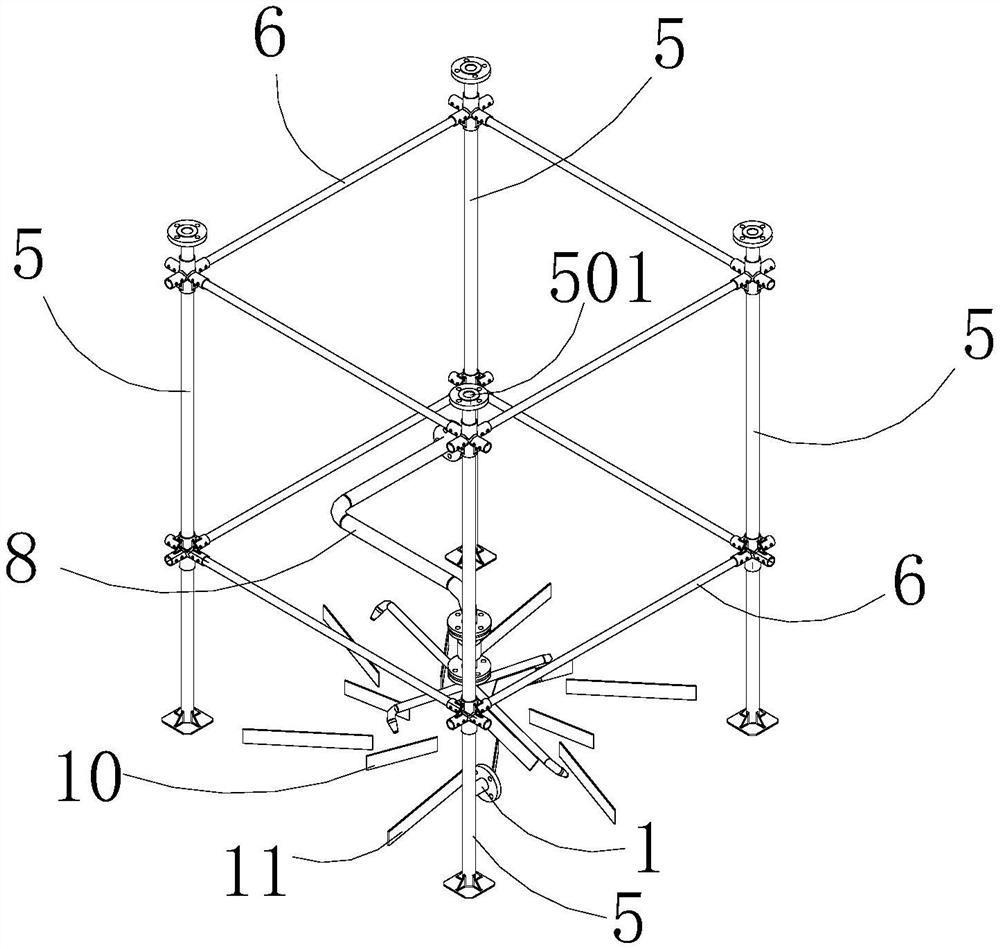

1.一种布水装置，其特征在于：包括由多个立管构成并具有进水口和出水口的支撑架，转动定位于所述支撑架内的进水管，以及环所述进水管间隔设置的多个分水管，于所述分水管的自由端连接有喷嘴，且所述喷嘴的喷射方向斜向下，于所述分水管的下方固连有扰流板组件。
2.根据权利要求1所述的布水装置，其特征在于：各所述立管呈矩形阵列布置，所述进水口和所述出水口形成于至少一个所述立管上，所述支撑架还包括固连于相邻立管之间的连接杆。
3.根据权利要求1所述的布水装置，其特征在于：所述喷嘴的喷射方向与水平面呈45°。
4.根据权利要求1所述的布水装置，其特征在于：于所述分水管上固连有扰流板。
5.根据权利要求1所述的布水装置，其特征在于：所述扰流板组件包括呈圆形阵列布置的多个第一扰流板和第二扰流板；所述第一扰流板的起点位于直径为D1的圆O1上，所述第一扰流板的终点位于直径为D2的圆O2上，所述第二扰流板的起点位于直径为D3的圆O3上，所述第二扰流板的终点位于直径为D4的圆O4上，其中O1、O2、O3、O4共圆心，且D4＞D2＞D3＞D1。
6.根据权利要求5所述的布水装置，其特征在于：所述第一扰流板与第二扰流板之间的夹角β为30°。
7.根据权利要求6所述的布水装置，其特征在于：所述第一扰流板和第二扰流板与圆O1任意一条直径或直径延长线呈夹角。
8.一种综合废水处理系统，包括依次连通的预处理池、调节罐、水解酸化罐、MBR膜系统以及中水回用装置，其特征在于：还包括连通于所述MBR膜系统和所述水解酸化罐之间的第一回流管道，以及连通于所述MBR膜系统和所述调节罐之间的第二回流管道，于所述水解酸化罐和/或所述调节罐内分别设置有如权利要求1至7中任一项所述的布水装置，所述进水管经由旋转接头而分别转动定位于所述第一回流管道和第二回流管道的出水端。
9.根据权利要求8所述的综合废水处理系统，其特征在于：于所述第一回流管道与所述第二回流管道上分别设置有流量调节阀。
10.根据权利要求8所述的综合废水处理系统，其特征在于：所述预处理池包括用于处理公厕和生活污水的化粪池，用于处理餐厅污水的隔油池，以及用于处理加油站及汽修废水的沉砂池，所述化粪池、隔油池以及沉砂池分别与所述调节罐连通。
说明书
布水装置及综合废水处理系统
技术领域
本实用新型涉及水处理技术领域，特别涉及一种布水装置。本实用新型还涉及一种应用该布水装置的综合废水处理系统。
背景技术
布水就是在一定工作区域按一定规律布置水量，完成这个工作的装置即为布水装置，其对于各类水处理系统都具有重要意义。现有污水处理系统中布水装置往往结构较为简单，虽可实现布水，但容易存在死水区，另外布水水流因流速不稳，也容易出现局部短流及湍流现象。
一些废水因来源成分复杂、比例差异大，往往造成水质的COD含量低、氨氮比高、B/C比失衡，经普通废水处理系统后难以满足脱氮要求，且随着污水处理排放标准的提高，废水处理的总氮去除成为污水处理的瓶颈。现有对于低碳源废水的脱氮处理，为保证稳定的脱氮效率，通常需要补充大量碳源(葡萄糖等)，而投加大量碳源不仅会大幅提高运行成本，还会增加废水处理难度。
实用新型内容
有鉴于此，本实用新型旨在提出一种布水装置，以提高布水效果，并具有较好的使用性。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种布水装置，包括由多个立管构成并具有进水口和出水口的支撑架，转动定位于所述支撑架内的进水管，以及环所述进水管间隔设置的多个分水管，于所述分水管的自由端连接有喷嘴，且所述喷嘴的喷射方向斜向下，于所述分水管的下方固连有扰流板组件。
进一步的，各所述立管呈矩形阵列布置，所述进水口和所述出水口形成于至少一个所述立管上，所述支撑架还包括固连于相邻立管之间的连接杆。
进一步的，所述喷嘴的喷射方向与水平面呈45°。
进一步的，于所述分水管上固连有扰流板。
进一步的，所述扰流板组件包括呈圆形阵列布置的多个第一扰流板和第二扰流板；所述第一扰流板的起点位于直径为D1的圆O1上，所述第一扰流板的终点位于直径为D2的圆O2上，所述第二扰流板的起点位于直径为D3的圆O3上，所述第二扰流板的终点位于直径为D4的圆O4上，其中O1、O2、O3、O4共圆心，且D4＞D2＞D3＞D1。
进一步的，所述第一扰流板与第二扰流板之间的夹角β为30°。
进一步的，所述第一扰流板和第二扰流板与圆O1任意一条直径或直径延长线呈夹角。
相对于现有技术，本实用新型具有以下优势：
(1)本实用新型所述的布水装置，通过设置支撑架除了可用于接入外部水源，还可用于各类管路的支撑，而通过转动设置进水管，并在进水管上设置多个分水管，进而可利用水的反冲作用力，使得分水管形成旋转而具有搅拌效果，保证布水的均匀性，而在分水管的下方设置扰流板组件可避免出现局部短流及湍流，并保证水上升流速平稳，适用于大多水处理装置和系统。
本实用新型的另一目的在于提出一种综合废水处理系统，包括依次连通的预处理池、调节罐、水解酸化罐、MBR膜系统以及中水回用装置，其特征在于：还包括连通于所述MBR膜系统和所述水解酸化罐之间的第一回流管道，以及连通于所述MBR膜系统和所述调节罐之间的第二回流管道，于所述水解酸化罐和所述调节罐内分别设置有如上所述的布水装置，所述进水管经由旋转接头而分别转动定位于所述第一回流管道和第二回流管道的出水端。
进一步的，于所述第一回流管道与所述第二回流管道上分别设置有流量调节阀。
进一步的，所述预处理池包括用于处理公厕和生活污水的化粪池，用于处理餐厅污水的隔油池，以及用于处理加油站及汽修废水的沉砂池，所述化粪池、隔油池以及沉砂池分别与所述调节罐连通。
本实用新型的所述的综合废水处理系统，通过设置第一回流管道和第二回流管道，进而可组成双回流系统以使得硝化液回流，尽可能使硝化细菌与亚硝化细菌进行反应，保证充足碳源，从而保证脱氮效率，避免了额外补充碳源的不足，同时也保证了硝化菌与反硝化菌的生长，而采用实施例一中所述的布水装置，也可提高调节罐和水解酸化罐内的布水效果。
（发明人：侯逍遥;刘宏雁;尹丽玲;彭朝华;梁欣莲;石新光;杨柳）
