申请日2021.01.26
公开（公告）日2021.03.23
IPC分类号C02F9/06
摘要
本发明公开了一种实验室污水处理装置，采用离心分离装置以进行污水中有害成分的分离，最后以置换的方式将废水中的重金属置换出来。具体是采用两级离心分离将污水中的处于游离态的重金属以及其他不溶性杂质滤除，然后进入最后一级的电解。离心分离出的，即筛余得到的物质通过落料装置自筛筒上刮下而下落。显而易见的是，下落的区域位于筛筒内，且靠近筛筒处，而承接筛余物的隔板或分离装置则直接承接，然后导出即可，从而能够保证连续生产。过筛部分则会自筛筒的外侧流下，不影响筛余物的导出。最后的电解，通过置换的方式将污水中的重金属及其离子分离出来，电极的损耗相对较慢，且易于控制，不必在工作过程中进行更换，能够保证连续生产。
权利要求书

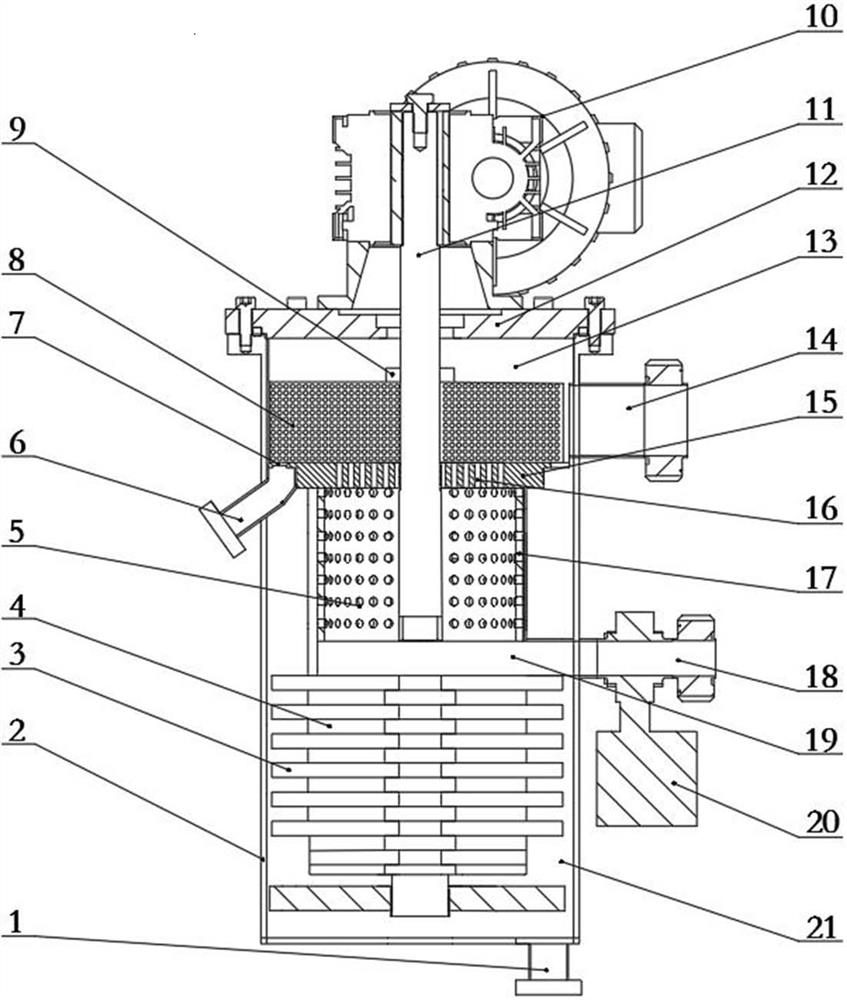

1.一种实验室污水处理装置，其特征在于，包括：
机壳，为轴线竖直的圆筒形壳体，且底部设有底板，上端或上部设有进液口；
主轴，与所述机壳共轴线；
驱动装置，输出连接所述主轴，以驱动主轴绕自身轴线自转；
隔板，位于机壳内中上部，将机壳内空间隔成位于隔板上方的滤水仓和位于隔板下方的储水仓，隔板开有用于主轴穿过的中心孔且周缘给定区域设有落料区，滤水仓与储水仓间基于隔板上所开的孔连通；
出料管，承接落料区，并延伸出机壳；
粗筛筒，固定安装在主轴上，位于隔板上侧并与主轴共轴线；
第一落料装置，用于将粗筛筒上筛余的料刮下落入落料区；
细筛筒，固定安装在主轴上，位于隔板下侧并与主轴共轴线，构成储水仓用于与滤水仓连通的部件；
第二落料装置，用于将细筛筒上筛余的料刮下；
分离装置，位于细筛筒下侧，以承接第二落料装置所落的料，并导出机壳；
电解装置，位于分离装置下的储水仓内，以置换废水中的重金属；
出水口，安装在机壳下端。
2.根据权利要求1所述的实验室污水处理装置，其特征在于，第一落料装置和第二落料装置均固定安装在所述隔板上。
3.根据权利要求2所述的实验室污水处理装置，其特征在于，第一落料装置为配置在落料区的刮板；
第二落料装置为固定安装在隔板上的毛刷刮板。
4.根据权利要求3所述的实验室污水处理装置，其特征在于，所述刮板有一块，毛刷刮板有多块，多块毛刷刮板在细筛筒的周向均布。
5.根据权利要求1~4任一所述的实验室污水处理装置，其特征在于，隔板具有向上延伸的立柱，所述第一落料装置安装在立柱上。
6.根据权利要求1所述的实验室污水处理装置，其特征在于，所述机壳上端配装有盖部，所述驱动装置安装在盖部上；
提供所述进液口的进液管安装在盖部或者机壳侧面；
所述进液口对冲粗筛筒的内壁面。
7.根据权利要求6所述的实验室污水处理装置，其特征在于，进液口的轴线与主轴的轴线不在一个平面上，且最小距离为粗筛筒内径的四分之三。
8.根据权利要求1所述的实验室污水处理装置，其特征在于，细筛筒外径为粗筛筒外径的二分之一~四分之三。
9.根据权利要求1所述的实验室污水处理装置，其特征在于，所述分离装置为气浮分离装置，该气浮分离装置的出口延伸出机壳外。
10.根据权利要求1所述的实验室污水处理装置，其特征在于，所述电解装置的电极与电源间具有快接结构。
说明书
实验室污水处理装置
技术领域
本发明涉及一种实验室污水处理装置。
背景技术
目前各大高校实验室排出的污废水普遍没有经过严格的处理，尤其是含有各种重金属的粉尘、颗粒等的污废水会对生态环境产生极大的影响；高校实验室用水量巨大，但某些环节的试验用水对水质的要求并不高，所以对于高校实验室的污废水处理不仅能保护环境，而且污废水的循环利用对于保护水资源节约用水也起到至关重要的作用。另外，常规的污水处理设备结构繁琐，并且需要定期清洁，使用时间过长不仅会降低净化能力，而且严重时会堵塞排水管，加大处理负担，造成人力物力的浪费。
典型地，如中国专利文献CN2504252Y，其公开了一种实验室污水净化器，其包括一个方形或长方形的净化箱体，在箱体内自上至下构造出多个净化剂层，从而污水被逐级的净化。由于如前述的重金属的粉尘或者颗粒，其粒度差异比较大，逐级净化首先要保证逐级的分离出不同的杂质或者其他污染物，势必会造成层数过多，导致整体结构复杂。同时，净化剂层受吸附能力的限制，维护周期比较短，可持续工作能力差。
而如中国专利文献CN 202369435U，其所提供的实验室污水处理设备采用平板膜生物反应器，多个平板膜生物反应器顺次连接，从而可以实现逐级净化。其相对于前一专利文献具有同样的维护周期的问题，在于平板膜生物反应器净化介质需要定期的更换。同时各个平板膜生物反应器需要逐级泵送，这些平板膜生物反应器集群布设，占地面积相对也比较大。
相对而言，如中国专利文献CN104743720A则采用了免维护的实现方式来构造生物实验室污水处理装置，其一方面通过沉淀将沉积物导出，同时通过加药以混合污水中的有害物质，并进一步借助于电化学反应将污水中的重金属置换出来，可维护性相对较好。然而沉积物的导出，仍然需要在停机状态下处理，连续工作能力相对较差。
发明内容
本发明的目的在于提供一种可维护性相对较好，且净化效果相对较好的实验室污水处理装置。
在本发明的实施例中，提供了一种实验室污水处理装置，其包括：
机壳，为轴线竖直的圆筒形壳体，且底部设有底板，上端或上部设有进液口；
主轴，与所述机壳共轴线；
驱动装置，输出连接所述主轴，以驱动主轴绕自身轴线自转；
隔板，位于机壳内中上部，将机壳内空间隔成位于隔板上方的滤水仓和位于隔板下方的储水仓，隔板开有用于主轴穿过的中心孔且周缘给定区域设有落料区，滤水仓与储水仓间基于隔板上所开的孔连通；
出料管，承接落料区，并延伸出机壳；
粗筛筒，固定安装在主轴上，位于隔板上侧并与主轴共轴线；
第一落料装置，用于将粗筛筒上筛余的料刮下落入落料区；
细筛筒，固定安装在主轴上，位于隔板下侧并与主轴共轴线，构成储水仓用于与滤水仓连通的部件；
第二落料装置，用于将细筛筒上筛余的料刮下；
分离装置，位于细筛筒下侧，以承接第二落料装置所落的料，并导出机壳；
电解装置，位于分离装置下的储水仓内，以置换废水中的重金属；
出水口，安装在机壳下端。
可选地，第一落料装置和第二落料装置均固定安装在所述隔板上。
可选地，第一落料装置为配置在落料区的刮板；
第二落料装置为固定安装在隔板上的毛刷刮板。
可选地，所述刮板有一块，毛刷刮板有多块，多块毛刷刮板在细筛筒的周向均布。
可选地，隔板具有向上延伸的立柱，所述第一落料装置安装在立柱上。
可选地，所述机壳上端配装有盖部，所述驱动装置安装在盖部上；
提供所述进液口的进液管安装在盖部或者机壳侧面；
所述进液口对冲粗筛筒的内壁面。
可选地，进液口的轴线与主轴的轴线不在一个平面上，且最小距离为粗筛筒内径的四分之三。
可选地，细筛筒外径为粗筛筒外径的二分之一~四分之三。
可选地，所述分离装置为气浮分离装置，该气浮分离装置的出口延伸出机壳外。
可选地，所述电解装置的电极与电源间具有快接结构。
在本发明的实施例中，采用离心分离装置以进行污水中有害成分的分离，最后以置换的方式将废水中的重金属置换出来。具体是采用两级离心分离将污水中的处于游离态的重金属以及其他不溶性杂质滤除，然后进入最后一级的电解。离心分离出的，即筛余得到的物质通过落料装置自筛筒上刮下而下落。显而易见的是，下落的区域位于筛筒内，且靠近筛筒处，而承接筛余物的隔板或分离装置则直接承接，然后导出即可，从而能够保证连续生产。过筛部分则会自筛筒的外侧流下，不影响筛余物的导出。最后的电解，通过置换的方式将污水中的重金属及其离子分离出来，电极的损耗相对较慢，且易于控制，不必在工作过程中进行更换，能够保证连续生产。
（发明人：吕贞祥;刘芹;刘鹏华）
