申请日2020.12.03
公开（公告）日2021.03.19
IPC分类号C02F9/04; C02F103/32
摘要
本发明涉及污水处理技术领域，具体是一种枣制品生产用环保型污水处理装置，包括杂质滤出箱，所述杂质滤出箱的下表面安装有絮凝箱，所述絮凝箱的下表面焊接有支撑杆，所述支撑杆的下表面絮凝箱的下方位置处安装有过滤箱，所述杂质滤出箱的一侧外表面贯通焊接有污水口，所述杂质滤出箱的另一侧外表面安装有杂质导出口，所述过滤箱的一侧外表面贯通焊接有排水口，所述絮凝箱的一侧外表面贯通安装有导液管，所述絮凝箱的一侧外表面安装有药剂箱。本发明食品加工用污水处理装置的处理结构，能过滤污水中的杂质，能过滤有毒物和污染物，装置多次过滤，且各个过滤结构都有清杂质结构，能及时导出大颗粒杂质。
权利要求书

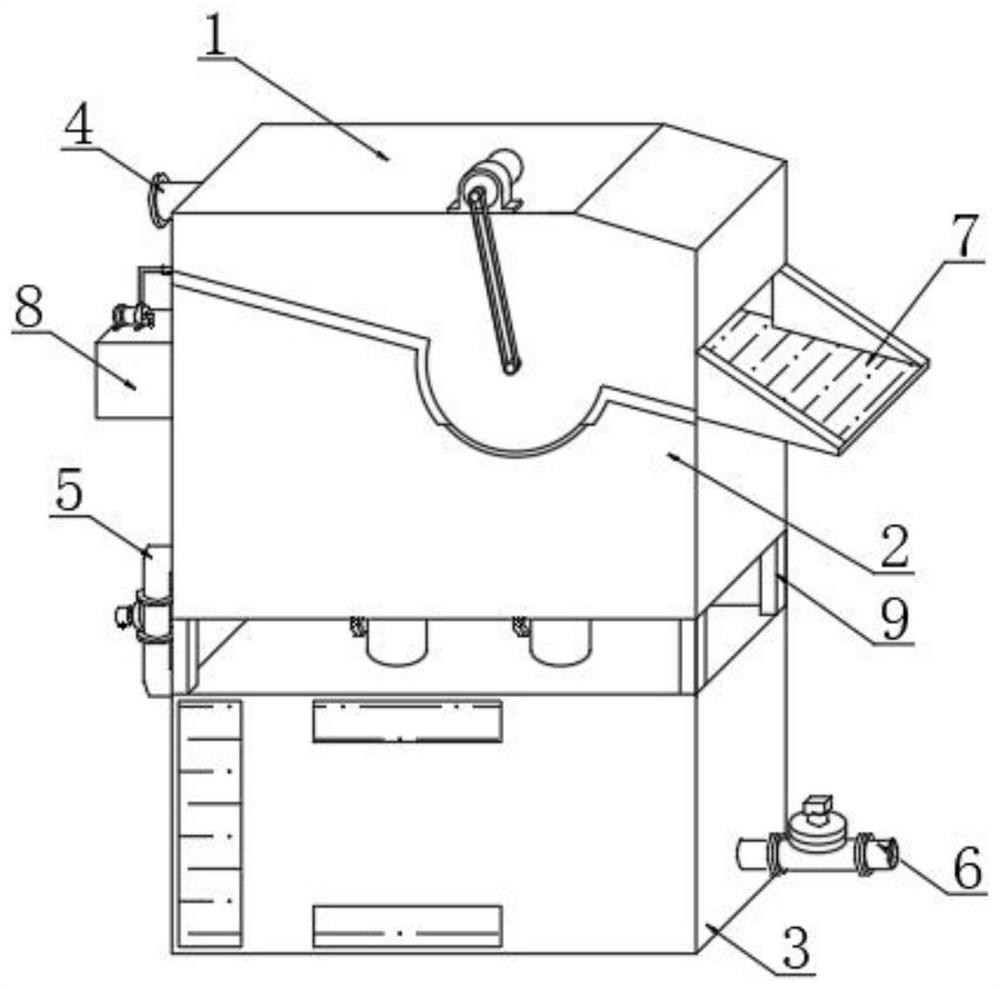

1.一种枣制品生产用环保型污水处理装置，包括杂质滤出箱(1)，其特征在于，所述杂质滤出箱(1)的下表面安装有絮凝箱(2)，所述絮凝箱(2)的下表面焊接有支撑杆(9)，所述支撑杆(9)的下表面絮凝箱(2)的下方位置处安装有过滤箱(3)，所述杂质滤出箱(1)的一侧外表面贯通焊接有污水口(4)，所述杂质滤出箱(1)的另一侧外表面安装有杂质导出口(7)，所述过滤箱(3)的一侧外表面贯通焊接有排水口(6)，所述絮凝箱(2)的一侧外表面贯通安装有导液管(5)，所述絮凝箱(2)的一侧外表面安装有药剂箱(8)，所述污水口(4)、导液管(5)与排水口(6)上均设置有电磁阀(13)，所述絮凝箱(2)的内部下表面安装有搅拌叶(10)，所述絮凝箱(2)的下表面对应搅拌叶(10)的位置处安装有搅拌电机(11)，所述药剂箱(8)上安装有药剂泵(12)。
2.根据权利要求1所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述杂质滤出箱(1)的下表面一端焊接有第一隔板(14)，所述杂质滤出箱(1)的下表面另一端焊接有第二隔板(15)，所述第一隔板(14)的下端焊接有网板(16)，所述杂质滤出箱(1)的上表面安装有传动电机(19)，所述传动电机(19)的输出轴上安装有传动带(18)，所述杂质滤出箱(1)的内部转动安装有除渣滚筒(17)。
3.根据权利要求1所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述过滤箱(3)的内部一端安装有第一滤板(20)，所述过滤箱(3)的内部临近第一滤板(20)的位置处填充有填充料(21)，所述过滤箱(3)的内部临近填充料(21)的位置处安装有第二滤板(22)，所述过滤箱(3)的前表面上端对应填充料(21)的位置处安装有换料板(24)，所述过滤箱(3)的前表面下端对应填充料(21)的位置处安装有清料板(25)，所述过滤箱(3)的前表面一端安装有清污板(23)。
4.根据权利要求1所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述污水口(4)的输出端与杂质滤出箱(1)的输入端贯通连接，所述杂质滤出箱(1)的下表面与絮凝箱(2)的上端贯通连接，所述絮凝箱(2)的输出端贯通连接导液管(5)的输入端，所述导液管(5)的输出端贯通连接过滤箱(3)的输入端，所述过滤箱(3)的输出端贯通连接排水口(6)的输入端。
5.根据权利要求1所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述搅拌叶(10)与搅拌电机(11)设置有两组，两个所述搅拌叶(10)通过搅拌电机(11)转动安装于絮凝箱(2)的内部下表面位置处。
6.根据权利要求1所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述絮凝箱(2)通过支撑杆(9)焊接于过滤箱(3)的上表面位置处，所述药剂箱(8)的输出端通过药剂泵(12)与絮凝箱(2)的一侧外表面贯通连接。
7.根据权利要求2所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述网板(16)的两侧分别焊接于第一隔板(14)与第二隔板(15)的下端位置处，所述除渣滚筒(17)与传动电机(19)通过传动带(18)转动连接。
8.根据权利要求2所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述除渣滚筒(17)位于杂质滤出箱(1)的内部第一隔板(14)与第二隔板(15)的内侧位置处。
9.根据权利要求3所述的一种枣制品生产用环保型污水处理装置，其特征在于，所述填充料(21)为石英砂材质，所述第一滤板(20)与第二滤板(22)均为中空纤维超滤膜。
说明书
一种枣制品生产用环保型污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种枣制品生产用环保型污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，食品生产用的污水污染较小，处理后可作为可食用水。
中国专利公开了一种食品加工用污水处理装置，(授权公告号CN211847413U)，该专利技术能够将过滤网表面的滤渣抖落到滤渣槽内，从而防止过滤网堵塞，但是，目前市场上的食品加工用污水处理装置的处理结构较为简单，一般只过滤污水中的杂质，不对清洁药剂等过滤，导致滤后的水液不能达到食用的要求，不利于装置的环保性，浪费水资源，一般装置的过滤效率低，不利于污水的处理速度，达不到生产线的生产要求，导致滤水不及时，一般装置对大颗粒杂质的过滤，不能及时导致杂质，导致装置过滤结构容易堵塞，不利于过滤效率。因此，本领域技术人员提供了一种枣制品生产用环保型污水处理装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种枣制品生产用环保型污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种枣制品生产用环保型污水处理装置，包括杂质滤出箱，所述杂质滤出箱的下表面安装有絮凝箱，所述絮凝箱的下表面焊接有支撑杆，所述支撑杆的下表面絮凝箱的下方位置处安装有过滤箱，所述杂质滤出箱的一侧外表面贯通焊接有污水口，所述杂质滤出箱的另一侧外表面安装有杂质导出口，所述过滤箱的一侧外表面贯通焊接有排水口，所述絮凝箱的一侧外表面贯通安装有导液管，所述絮凝箱的一侧外表面安装有药剂箱，所述污水口、导液管与排水口上均设置有电磁阀，所述絮凝箱的内部下表面安装有搅拌叶，所述絮凝箱的下表面对应搅拌叶的位置处安装有搅拌电机，所述药剂箱上安装有药剂泵。
作为本发明进一步的方案：所述杂质滤出箱的下表面一端焊接有第一隔板，所述杂质滤出箱的下表面另一端焊接有第二隔板，所述第一隔板的下端焊接有网板，所述杂质滤出箱的上表面安装有传动电机，所述传动电机的输出轴上安装有传动带，所述杂质滤出箱的内部转动安装有除渣滚筒。
作为本发明再进一步的方案：所述过滤箱的内部一端安装有第一滤板，所述过滤箱的内部临近第一滤板的位置处填充有填充料，所述过滤箱的内部临近填充料的位置处安装有第二滤板，所述过滤箱的前表面上端对应填充料的位置处安装有换料板，所述过滤箱的前表面下端对应填充料的位置处安装有清料板，所述过滤箱的前表面一端安装有清污板。
作为本发明再进一步的方案：所述污水口的输出端与杂质滤出箱的输入端贯通连接，所述杂质滤出箱的下表面与絮凝箱的上端贯通连接，所述絮凝箱的输出端贯通连接导液管的输入端，所述导液管的输出端贯通连接过滤箱的输入端，所述过滤箱的输出端贯通连接排水口的输入端。
作为本发明再进一步的方案：所述搅拌叶与搅拌电机设置有两组，两个所述搅拌叶通过搅拌电机转动安装于絮凝箱的内部下表面位置处。
作为本发明再进一步的方案：所述絮凝箱通过支撑杆焊接于过滤箱的上表面位置处，所述药剂箱的输出端通过药剂泵与絮凝箱的一侧外表面贯通连接。
作为本发明再进一步的方案：所述网板的两侧分别焊接于第一隔板与第二隔板的下端位置处，所述除渣滚筒与传动电机通过传动带转动连接，所述除渣滚筒位于杂质滤出箱的内部第一隔板与第二隔板的内侧位置处。
作为本发明再进一步的方案：所述填充料为石英砂材质，所述第一滤板与第二滤板均为中空纤维超滤膜。
与现有技术相比，本发明的有益效果是：本发明食品加工用污水处理装置的处理结构，能过滤污水中的杂质，能过滤有毒物和污染物，滤后的水液能达到食用的要求，增加装置的环保性，节约水资源，装置多次过滤，且各个过滤结构都有清杂质结构，便于清洁杂质，增加装置的过滤效率，能达到生产线的生产要求，能及时滤水，能及时导出大颗粒杂质，避免装置过滤结构堵塞，有利于过滤效率。
（发明人：李洋;李宗雨;王纪忠;杨玉芝;彭彦明）
