申请日2020.07.13
公开（公告）日2021.03.12
IPC分类号C02F9/10
摘要
本实用新型涉及污水处理技术领域，且公开了一种污水处理用净化装置，包括处理箱，所述处理箱的左侧固定安装有延伸至处理箱内部的净水管，所述净水管远离处理箱的一端活动安装有进水座，所述进水座的内部开设有贯穿进水座的连接通孔，所述进水座的顶部活动安装有过滤网板。该污水处理用净化装置，通过设置了进水座，进水座的内部设置了过滤网板和过滤滤芯，能够有效将污水中不符合规格的杂质过滤出来，同时过滤网板和过滤滤芯均为活动安装，便于使用者进行更换维护，避免堵塞，通过设置了处理箱，在污水进入处理箱后，可通过上药管添加药剂，然后通过混合座进行混合，最后通过隔板后，通过螺旋加热环加热消毒灭菌后排出。
权利要求书

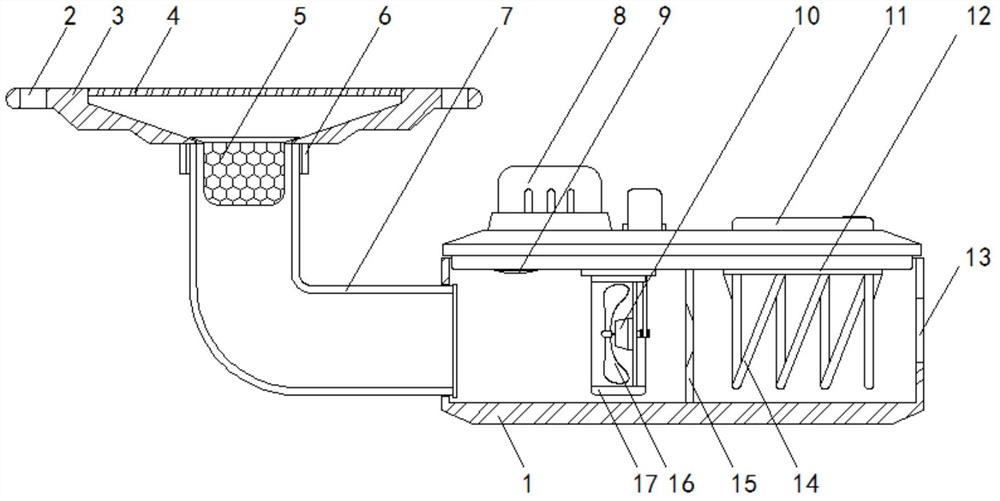

1.一种污水处理用净化装置，包括处理箱(1)，其特征在于：所述处理箱(1)的左侧固定安装有延伸至处理箱(1)内部的净水管(7)，所述净水管(7)远离处理箱(1)的一端活动安装有进水座(3)，所述进水座(3)的内部开设有贯穿进水座(3)的连接通孔(2)，所述进水座(3)的顶部活动安装有过滤网板(4)，所述进水座(3)的内部活动安装有过滤滤芯(5)，所述进水座(3)的底部固定安装有与净水管(7)相对应的密封套(6)，所述处理箱(1)的顶部固定安装有药剂添加箱(8)，所述处理箱(1)的内顶壁上固定安装有与药剂添加箱(8)相连通的上药管(9)，所述处理箱(1)的内顶壁上且位于上药管(9)的右侧固定安装有混合座(17)，所述混合座(17)的内部固定安装有传动座(10)，所述传动座(10)的左侧固定安装有搅拌扇叶(16)，所述处理箱(1)的内部且位于混合座(17)的右侧固定安装有隔板(15)，所述处理箱(1)的内顶壁上且位于隔板(15)的右侧固定安装有处理座(12)，所述处理座(12)的底部固定安装有螺旋加热环(14)，所述处理箱(1)的顶部右侧固定安装有与螺旋加热环(14)电连接的蓄电池(11)，所述处理箱(1)的右侧开设有排水口(13)。
2.根据权利要求1所述的一种污水处理用净化装置，其特征在于：所述处理箱(1)的顶部固定安装有与传动座(10)传动连接的搅拌电机。
3.根据权利要求1所述的一种污水处理用净化装置，其特征在于：所述净水管(7)呈L型，且净水管(7)远离处理箱(1)的一端开设有与密封套(6)相适配的连接螺纹。
4.根据权利要求1所述的一种污水处理用净化装置，其特征在于：所述处理箱(1)的顶部左侧固定安装有与药剂添加箱(8)相对应的安装卡座，所述药剂添加箱(8)与安装卡座的连接方式为卡接。
5.根据权利要求1所述的一种污水处理用净化装置，其特征在于：所述进水座(3)的顶部开设有与过滤网板(4)相对应的安置槽，且进水座(3)的内部开设有与过滤滤芯(5)相适配的锥形槽。
6.根据权利要求1所述的一种污水处理用净化装置，其特征在于：所述隔板(15)的内部开设有连通孔，且连通孔呈锥形。
说明书
一种污水处理用净化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用净化装置。
背景技术
随着城市化的快速发展，越来越多的污染物质被释放到水体环境中，因此就需要采用各种污水净化设备来对污水进行处理，以防止直接排放污水而造成对环境的污染。
但对于目前的污水净化设备来说，其处理污水的效率较低，并且处理效果不够理想，污水处理设施内容易被较大的杂质堵塞，现有污水处理设备里面过滤芯一般都是一体结构，不方便替换，且经过过滤的污水仍然含有微生物和细菌，容易造成细菌污染，为此，我们提出了一种污水处理用净化装置，故而提出一种污水处理用净化装置来解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用净化装置，具备滤芯便于更换且除菌过滤效果好等优点，解决了现有污水处理设备里面过滤芯一般都是一体结构，不方便替换，且经过过滤的污水仍然含有微生物和细菌，容易造成细菌污染的问题。
(二)技术方案
为实现上述滤芯便于更换且除菌过滤效果好的目的，本实用新型提供如下技术方案：一种污水处理用净化装置，包括处理箱，所述处理箱的左侧固定安装有延伸至处理箱内部的净水管，所述净水管远离处理箱的一端活动安装有进水座，所述进水座的内部开设有贯穿进水座的连接通孔，所述进水座的顶部活动安装有过滤网板，所述进水座的内部活动安装有过滤滤芯，所述进水座的底部固定安装有与净水管相对应的密封套，所述处理箱的顶部固定安装有药剂添加箱，所述处理箱的内顶壁上固定安装有与药剂添加箱相连通的上药管，所述处理箱的内顶壁上且位于上药管的右侧固定安装有混合座，所述混合座的内部固定安装有传动座，所述传动座的左侧固定安装有搅拌扇叶，所述处理箱的内部且位于混合座的右侧固定安装有隔板，所述处理箱的内顶壁上且位于隔板的右侧固定安装有处理座，所述处理座的底部固定安装有螺旋加热环，所述处理箱的顶部右侧固定安装有与螺旋加热环电连接的蓄电池，所述处理箱的右侧开设有排水口。
优选的，所述处理箱的顶部固定安装有与传动座传动连接的搅拌电机。
优选的，所述净水管呈L型，且净水管远离处理箱的一端开设有与密封套相适配的连接螺纹。
优选的，所述处理箱的顶部左侧固定安装有与药剂添加箱相对应的安装卡座，所述药剂添加箱与安装卡座的连接方式为卡接。
优选的，所述进水座的顶部开设有与过滤网板相对应的安置槽，且进水座的内部开设有与过滤滤芯相适配的锥形槽。
优选的，所述隔板的内部开设有连通孔，且连通孔呈锥形。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水处理用净化装置，具备以下有益效果：
该污水处理用净化装置，通过设置了进水座，进水座的内部设置了过滤网板和过滤滤芯，能够有效将污水中不符合规格的杂质过滤出来，同时过滤网板和过滤滤芯均为活动安装，便于使用者进行更换维护，避免堵塞，通过设置了处理箱，在污水进入处理箱后，可通过上药管添加药剂，然后通过混合座进行混合，最后通过隔板后，通过螺旋加热环加热消毒灭菌后排出，从而有效的解决了现有污水处理设备里面过滤芯一般都是一体结构，不方便替换，且经过过滤的污水仍然含有微生物和细菌，容易造成细菌污染的问题。
（发明人：陈健）
