申请日2020.11.25
公开（公告）日2021.04.02
IPC分类号B08B9/043; B08B9/047
摘要
本发明提出一种污水管道表面处理工艺，涉及管道表面处理技术领域，包括支撑架、清理装置、固定装置和驱动装置，支撑架上固定安装有清理装置，清理装置上固定连接有驱动装置，支撑架的上方连接有固定装置，并且固定装置位于清理装置的上方，本发明能够通过清理装置对污水管道进表面采用敲击和刮除两种方式来进行清理，进一步的提高了设备进行污水管道清理的效果，从而提高了设备的利用率，其次有效降低了成本。
权利要求书
1.一种污水管道表面处理工艺，该污水管道表面处理工艺采用了一种污水管道表面处理设备，该污水管道表面处理设备包括支撑架(1)、清理装置(2)、固定装置(4)和驱动装置(5)；其特征在于：所述支撑架(1)上固定安装有清理装置(2)，清理装置(2)上固定连接有驱动装置(5)，支撑架(1)的上方连接有固定装置(4)，并且固定装置(4)位于清理装置(2)的上方；
所述清理装置(2)包括清理板(21)、凸轮块(22)、转动电机(23)、移动板(24)、清理柱(25)、限位套环(26)、连接块(27)、弹簧杆(28)、引流块(29)和刮除机构(20)，清理板(21)为空心结构，清理板(21)上对称设置有滑动槽，滑动槽内通过滑动的方式对称连接有移动板(24)，移动板(24)的上端抵靠设置有清理柱(25)，清理板(21)上等间距开设有圆孔，清理柱(25)通过滑动的方式设置在圆孔内，清理柱(25)靠近下端的位置处设置有限位套环(26)，限位套环(26)与清理板(21)的内壁之间套设有弹簧，移动板(24)的下端固定连接有连接块(27)，连接块(27)通过滑动的方式与清理板(21)相连，连接块(27)的左端固定连接有弹簧杆(28)，弹簧杆(28)远离连接块(27)的一端固定设置在清理板(21)的内壁上，连接块(27)的右端抵靠设置有凸轮块(22)，凸轮块(22)通过转动的方式与清理板(21)相连，凸轮块(22)与转动电机(23)的输出端相连，并且转动电机(23)的输出端贯穿清理板(21)设置，转动电机(23)固定安装在清理板(21)上，清理板(21)的左右两端固定连接有引流块(29)，凸轮块(22)远离转动电机(23)的一端连接有刮除机构(20)；
所述刮除机构(20)包括刮除板(201)、刮除杆(202)、回形框(203)、转动柱(204)和转动杆(205)，凸轮块(22)上靠近边缘的位置处通过转动的方式连接有转动柱(204)，清理板(21)上开设有活动槽，活动槽内通过滑动的方式设置有转动杆(205)，转动杆(205)的一端与刮除杆(202)相连，转动杆(205)的另一端与回形框(203)相连，回形框(203)通过滑动的方式设置在清理板(21)的内壁上，回形框(203)内抵靠设置有转动柱(204)，引流块(29)上开设有放置槽，刮除杆(202)通过滑动的方式设置在放置槽内，刮除杆(202)的上下两端通过铰接的方式连接有刮除板(201)，刮除板(201)通过铰接的方式设置在清理板(21)上，刮除板(201)与清理板(21)之间连接有弹簧；
该污水管道表面处理工艺包括如下步骤：
S1、设备检查：在启用该污水管道表面处理设备进行污水管道表面处理之前，对设备运行进行检查；
S2、管道固定：通过固定装置(4)对污水管道进行夹持固定，并且将污水管道固定一定高度；
S3、表面清理：通过清理装置(2)和驱动装置(5)的配合控制清理板(21)对污水管道的内部进行清理，并刮除污水管道内部的垃圾；
S4、收集作业：统一对污水管道中清理出来的垃圾进行处理。
2.根据权利要求1所述的一种污水管道表面处理工艺，其特征在于：所述固定装置(4)包括放置框(41)、电动推杆(42)、连接杆(43)、垂直杆(44)、双向齿条(45)、齿轮(46)、扇形不完全齿轮(47)、夹持杆(48)、夹持块(49)和伸缩模块(40)，放置框(41)为空心结构，放置框(41)内固定安装有电动推杆(42)，电动推杆(42)的输出端贯穿放置框(41)与双向齿条(45)相连，双向齿条(45)的左右两端对称啮合有齿轮(46)，齿轮上(46)连接有连接杆(43)，连接杆(43)固定设置在放置框(41)的外侧壁上，齿轮远离双向齿条(45)的一端通过啮合的方式连接有扇形不完全齿轮(47)，扇形不完全齿轮(47)的下端固定连接有夹持块(49)，夹持块(49)远离扇形不完全齿轮(47)的一端连接有夹持块(49)，扇形不完全齿轮(47)的上端通过铰接的方式连接有垂直杆(44)，垂直杆(44)固定在放置框(41)的拐角处，放置框(41)的上端连接有伸缩模块(40)。
3.根据权利要求2所述的一种污水管道表面处理工艺，其特征在于：所述伸缩模块(40)包括伸缩气缸(401)、弹簧伸缩杆(402)、水平板(403)、滑动丝杆(404)、丝杆电机(405)和滑动块(406)，伸缩气缸(401)固定安装在支撑架(1)的上端，并且伸缩气缸(401)的输出端贯穿支撑架(1)设置，伸缩气缸(401)的输出端相连有水平板(403)，水平板(403)的左右两端对称连接有伸缩弹簧杆(28)，水平板(403)为空心机构，水平板(403)的内部通过转动的方式连接有滑动丝杆(404)，滑动丝杆(404)上连接有丝杆电机(405)，丝杆电机(405)固定安装在水平板(403)上，滑动丝杆(404)上通过螺纹配合的方式连接有滑动块(406)，水平板(403)的下端开设有移动槽，移动槽内通过滑动的方式设置有滑动块(406)，滑动块(406)的下端连接有放置框(41)。
4.根据权利要求1所述的一种污水管道表面处理工艺，其特征在于：所述驱动装置(5)包括驱动电机(51)、主动链轮(52)、从动链轮(53)、链条(54)、固定板(55)和转动轴(56)，支撑架(1)上固定安装有驱动电机(51)，驱动电机(51)的输出端连接有主动链轮(52)，主动链轮(52)和从动链轮之间通过链条(54)相连，从动链轮的上连接有转动轴(56)，转动轴(56)的一端与清理板(21)相连，转动轴(56)的另一端连接有固定板(55)，固定板(55)固定安装在支撑架(1)上。
5.根据权利要求1所述的一种污水管道表面处理工艺，其特征在于：所述移动板(24)的上端为波浪形结构。
6.根据权利要求1所述的一种污水管道表面处理工艺，其特征在于：所述引流块(29)为菱形结构。
7.根据权利要求1所述的一种污水管道表面处理工艺，其特征在于：所述刮除板(201)与清理板(21)之间设置的弹簧上包裹有弹性保护膜。
说明书
一种污水管道表面处理工艺
技术领域
本发明涉及污水管道表面处理技术领域，具体提出了一种污水管道表面处理工艺。
背景技术
污水管道是指汇集和排放污水、废水和雨水的管渠，污水管道是城市地下疏通设施的重要组成部分，其在生活中随处可见，污水管道一般有钢管、镀锌铁管、PVC管和水泥管，但是水泥管在我们生活中使用最为常见，它作为城市建设中的下水管道，可以排污也可以防汛排水。
污水管道在使用了一定的时间后，会发生堵塞的现象，因此我们就需要对其表面进行清理，现有的污水管道表面处理设备主要是通过高压水管对其内部进行冲洗。
现有的污水管道表面处理设备使用的非常广泛，但是也存在以下的问题：首先现有的污水管道表面处理设备在使用的过程中效率不高，无法将污水管道表面附着的垃圾清除掉，只能够清除一些淤泥，其次现有的污水管道表面处理设备需要消耗大量的水资源，增加了成本的消耗。
发明内容
(一)要解决的问题
本发明可以解决上述背景技术中所提到的所有问题。
(二)技术方案
为了实现上述目的，本发明采用以下技术方案，一种污水管道表面处理工艺，该污水管道表面处理工艺采用了一种污水管道表面处理设备，该污水管道表面处理设备包括支撑架、清理装置、固定装置和驱动装置；所述支撑架上固定安装有清理装置，清理装置上固定连接有驱动装置，支撑架的上方连接有固定装置，并且固定装置位于清理装置的上方。
所述清理装置包括清理板、凸轮块、转动电机、移动板、清理柱、限位套环、连接块、弹簧杆、引流块和刮除机构，清理板为空心结构，清理板上对称设置有滑动槽，滑动槽内通过滑动的方式对称连接有移动板，移动板的上端抵靠设置有清理柱，清理板上等间距开设有圆孔，清理柱通过滑动的方式设置在圆孔内，清理柱靠近下端的位置处设置有限位套环，限位套环与清理板的内壁之间套设有弹簧，移动板的下端固定连接有连接块，连接块通过滑动的方式与清理板相连，连接块的左端固定连接有弹簧杆，弹簧杆远离连接块的一端固定设置在清理板的内壁上，连接块的右端抵靠设置有凸轮块，凸轮块通过转动的方式与清理板相连，凸轮块与转动电机的输出端相连，并且转动电机的输出端贯穿清理板设置，转动电机固定安装在清理板上，清理板的左右两端固定连接有引流块，凸轮块远离转动电机的一端连接有刮除机构。
所述刮除机构包括刮除板、刮除杆、回形框、转动柱和转动杆，凸轮块上靠近边缘的位置处通过转动的方式连接有转动柱，清理板上开设有活动槽，活动槽内通过滑动的方式设置有转动杆，转动杆的一端与刮除杆相连，转动杆的另一端与回形框相连，回形框通过滑动的方式设置在在清理板的内壁上，回形框内抵靠设置有转动柱，引流块上开设有放置槽，刮除杆通过滑动的方式设置在放置槽内，刮除杆的上下两端通过铰接的方式连接有刮除板，刮除板通过铰接的方式设置在清理板上，刮除板与清理板之间连接有弹簧。

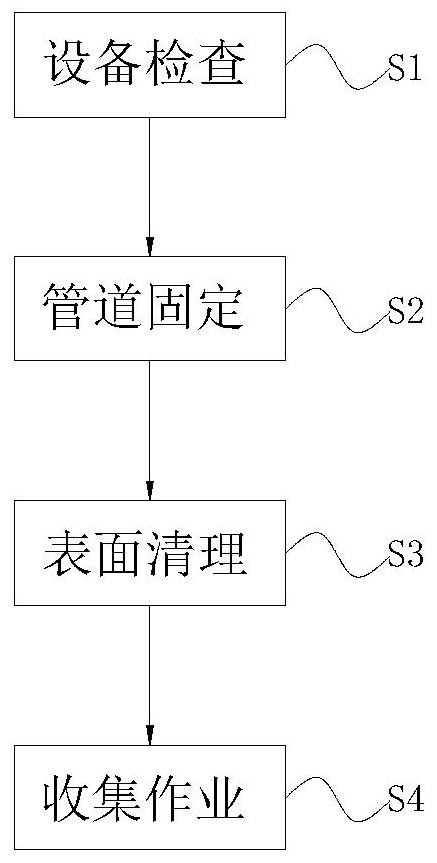

该污水管道表面处理工艺包括如下步骤：
S1、设备检查：在启用该污水管道表面处理设备进行污水管道表面处理之前，对设备运行进行检查；
S2、管道固定：通过固定装置对污水管道进行夹持固定，并且将污水管道固定一定高度；
S3、表面清理：通过清理装置和驱动装置的配合控制清理板对污水管道的内部进行清理，并刮除污水管道内部的垃圾；
S4、收集作业：统一对污水管道中清理出来的垃圾进行处理。
作为本发明的优选技术方案，所述固定装置包括放置框、电动推杆、连接杆、垂直杆、双向齿条、齿轮、扇形不完全齿轮、夹持杆、夹持块和伸缩模块，放置框为空心结构，放置框内固定安装有电动推杆，电动推杆的输出端贯穿放置框与双向齿条相连，双向齿条的左右两端对称啮合有齿轮，齿轮上连接有连接杆，连接杆固定设置在放置框的外侧壁上，齿轮远离双向齿条的一端通过啮合的方式连接有扇形不完全齿轮，扇形不完全齿轮的下端固定连接有夹持块，夹持块远离扇形不完全齿轮的一端连接有夹持块，扇形不完全齿轮的上端通过铰接的方式连接有垂直杆，垂直杆固定在放置框的拐角处，放置框的上端连接有伸缩模块。
作为本发明的优选技术方案，所述伸缩模块包括伸缩气缸、弹簧伸缩杆、水平板、滑动丝杆、丝杆电机和滑动块，伸缩气缸固定安装在支撑架的上端，并且伸缩气缸的输出端贯穿支撑架设置，伸缩气缸的输出端相连有水平板，水平板的左右两端对称连接有伸缩弹簧杆，水平板为空心机构，水平板的内部通过转动的方式连接有滑动丝杆，滑动丝杆上连接有丝杆电机，丝杆电机固定安装在水平板上，滑动丝杆上通过螺纹配合的方式连接有滑动块，水平板的下端开设有移动槽，移动槽内通过滑动的方式设置有滑动块，滑动块的下端连接有放置框。
作为本发明的优选技术方案，所述驱动装置包括驱动电机、主动链轮、从动链轮、链条、固定板和转动轴，支撑架上固定安装有驱动电机，驱动电机的输出端连接有主动链轮，主动链轮和从动链轮之间通过链条相连，从动链轮的上连接有转动轴，转动轴的一端与清理板相连，转动轴的另一端连接有固定板，固定板固定安装在支撑架上。
作为本发明的优选技术方案，所述移动板的上端为波浪形结构。
作为本发明的优选技术方案，所述引流块为菱形结构。
作为本发明的优选技术方案，所述刮除板与清理板之间设置的弹簧上包裹有弹性保护膜。
(三)有益效果
1.本发明提供一种污水管道表面处理工艺，固定装置通过夹持块对污水管道进行夹持固定，从而保证清理时的稳定性，同时又能够通过通过伸缩模块带动污水管道进行移动，进一步的提高了清理时的稳定性。
2.本发明提供一种污水管道表面处理工艺，驱动装置通过链轮传动的方式控制转动轴带动清理装置转动，提高了清理的效率，并且能够控制转动的快慢来提高清洁的程度，降低对污水管道的损耗。
3.本发明提供一种污水管道表面处理工艺，清理装置通过清理柱的往复运动，实现清理柱对污水管道的内表面进行简单的敲击和刮除，随后刮除机构作为二次清理机构，对污水管道的内表面进行无缝贴合的刮除，提高了清理的效果，并且两种清理方式同时进行进一步的提高了清理的效率。
4.本发明提供一种污水管道表面处理工艺，本发明实现自动化进行污水管道的清除，大大提高了清理的效率，同时又能够进一步的降低成本，保证污水管道的清理效果。
