申请日2020.07.20
公开（公告）日2021.03.23
IPC分类号C02F1/00
摘要
本实用新型提供了一种格栅除污机，属于污水处理技术领域。该格栅除污机包括运输机构和收料机构，所述运输机构包括运料组件、传送带和牵引组件，所述牵引组件包括齿耙杆、弹簧和滑板，所述传送带连接于所述运料组件周侧，所述齿耙杆安装于所述传送带周侧，所述传送带为环形设置，所述齿耙杆为并排多组等距分布于所述传送带外侧。本实用新型通过第二电机、弹簧、滑板、齿耙杆、圆辊和刮料杆的作用，从而达到了杂物便于脱落的目的，改善了现有的格栅除污机杂物不便于脱落，由于污水杂物较多，杂物夹在耙齿排间隙中，单单依靠其自身重力无法自行脱落，不仅导致降低格栅机拦截率，而且可能会损坏除污机的问题。
权利要求书
1.一种格栅除污机，其特征在于，包括

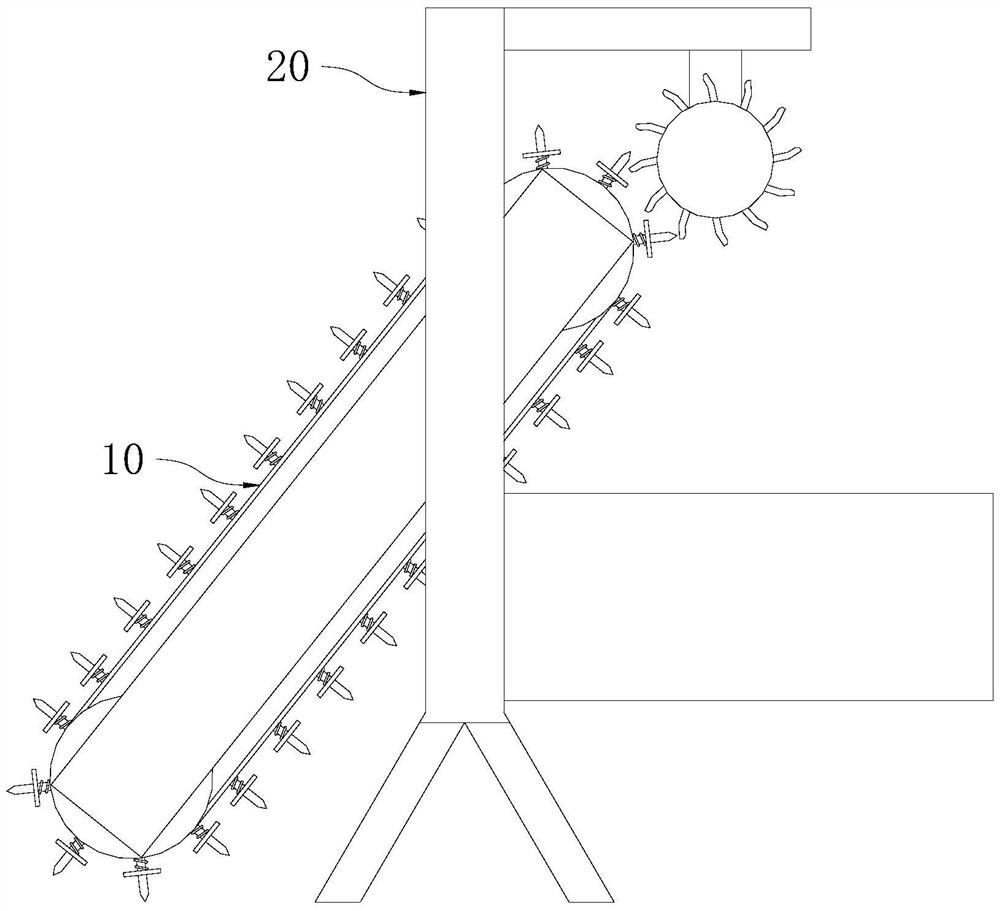

运输机构(10)，所述运输机构(10)包括运料组件(110)、传送带(120)和牵引组件(130)，所述牵引组件(130)包括齿耙杆(131)、弹簧(132)和滑板(133)，所述传送带(120)连接于所述运料组件(110)周侧，所述齿耙杆(131)安装于所述传送带(120)周侧，所述传送带(120)为环形设置，所述齿耙杆(131)为并排多组等距分布于所述传送带(120)外侧，所述弹簧(132)套接于所述齿耙杆(131)外表面，所述弹簧(132)两端分别连接于所述传送带(120)和所述滑板(133)一侧，所述齿耙杆(131)滑动贯穿于所述滑板(133)；
收料机构(20)，所述收料机构(20)包括支架(220)、脱离组件(240)和平板(250)，所述脱离组件(240)包括支座(241)、第二电机(242)、圆辊(243)和刮料杆(244)，所述运料组件(110)连接于所述支架(220)内侧，所述平板(250)安装于所述支架(220)一侧，所述支座(241)连接于所述平板(250)一侧，所述第二电机(242)安装于所述支座(241)一侧，所述第二电机(242)的输出轴贯穿延伸至所述支座(241)另一侧，所述圆辊(243)连接于所述第二电机(242)的输出轴，所述刮料杆(244)安装于所述圆辊(243)周侧，所述刮料杆(244)与所述齿耙杆(131)交替排列。
2.根据权利要求1所述的格栅除污机，其特征在于，所述齿耙杆(131)一排设为五个，所述刮料杆(244)一排设置为六个，所述刮料杆(244)每相邻两个之间插接一个所述齿耙杆(131)。
3.根据权利要求1所述的格栅除污机，其特征在于，所述刮料杆(244)的形状为倒钩型。
4.根据权利要求1所述的格栅除污机，其特征在于，所述齿耙杆(131)远离传送带(120)一端为针型。
5.根据权利要求1所述的格栅除污机，其特征在于，所述支架(220)一侧固定连接有集料槽(230)，所述集料槽(230)位于所述传送带(120)顶部的正下方。
6.根据权利要求1所述的格栅除污机，其特征在于，所述运料组件(110)包括支撑板(111)、第一电机(112)、第一轴杆(113)、第一转辊(114)、第二轴杆(115)、第二转辊(116)和支撑杆(117)，所述支撑杆(117)连接于所述支撑板(111)内侧，所述第一电机(112)安装于所述支撑板(111)一侧，所述第一轴杆(113)连接于所述第一电机(112)的输出轴，所述第一轴杆(113)滑动贯穿于所述支撑板(111)，所述第一转辊(114)安装于所述第一轴杆(113)周侧，所述第二轴杆(115)两端转动连接于所述支撑板(111)内侧，所述第二转辊(116)安装于所述第二轴杆(115)周侧，所述第二转辊(116)与所述第一转辊(114)通过所述传送带(120)连接，所述第一轴杆(113)另一端与所述支撑板(111)一侧转动连接。
7.根据权利要求6所述的格栅除污机，其特征在于，所述支撑板(111)一侧开设有第一通孔(118)，所述第一通孔(118)与所述第一轴杆(113)间隙配合。
8.根据权利要求1所述的格栅除污机，其特征在于，所述滑板(133)内表面开设有第二通孔(134)，所述齿耙杆(131)滑动贯穿于所述第二通孔(134)。
9.根据权利要求1所述的格栅除污机，其特征在于，所述支架(220)一侧固定连接有支撑腿(210)，所述支撑腿(210)为倾斜设置。
10.根据权利要求1所述的格栅除污机，其特征在于，所述支座(241)一侧开设有第三通孔(245)，所述第二电机(242)的输出轴滑动贯穿于第三通孔(245)。
说明书
一种格栅除污机
技术领域
本实用新型涉及污水处理领域，具体而言，涉及一种格栅除污机。
背景技术
格栅除污机主要通过物理分离作用，在电机的驱动下，回转牵引链条由下往上做回转运动，当牵引链条上的耙齿排转到机械上部时，耙齿排上的固体杂物依靠重量自行脱落至收集槽中分离污水中悬浮的物质，而现有的格栅除污机杂物不便于脱落，由于污水杂物较多，杂物夹在耙齿排间隙中，单单依靠其自身重力无法自行脱落，不仅导致降低格栅机拦截率，而且可能会损坏除污机。
实用新型内容
为了弥补以上不足，本实用新型提供了一种格栅除污机，旨在改善杂物不便于脱落的问题。
本实用新型是这样实现的：
本实用新型提供一种格栅除污机，包括运输机构和收料机构。
所述运输机构包括运料组件、传送带和牵引组件，所述牵引组件包括齿耙杆、弹簧和滑板，所述传送带连接于所述运料组件周侧，所述齿耙杆安装于所述传送带周侧，所述传送带为环形设置，所述齿耙杆为并排多组等距分布于所述传送带外侧，所述弹簧套接于所述齿耙杆外表面，所述弹簧两端分别连接于所述传送带和所述滑板一侧，所述齿耙杆滑动贯穿于所述滑板，所述收料机构包括支架、脱离组件和平板，所述脱离组件包括支座、第二电机、圆辊和刮料杆，所述运料组件连接于所述支架内侧，所述平板安装于所述支架一侧，所述支座连接于所述平板一侧，所述第二电机安装于所述支座一侧，所述第二电机的输出轴贯穿延伸至所述支座另一侧，所述圆辊连接于所述第二电机的输出轴，所述刮料杆安装于所述圆辊周侧，所述刮料杆与所述齿耙杆交替排列。
进一步地，所述齿耙杆一排设为五个，所述刮料杆一排设置为六个，所述刮料杆每相邻两个之间插接一个所述齿耙杆。
进一步地，所述刮料杆的形状为倒钩型。
进一步地，所述齿耙杆远离传送带一端为针型。
进一步地，所述支架一侧固定连接有集料槽，所述集料槽位于所述传送带顶部的正下方。
进一步地，所述运料组件包括支撑板、第一电机、第一轴杆、第一转辊、第二轴杆、第二转辊和支撑杆，所述支撑杆连接于所述支撑板内侧，所述第一电机安装于所述支撑板一侧，所述第一轴杆连接于所述第一电机的输出轴，所述第一轴杆滑动贯穿于所述支撑板，所述第一转辊安装于所述第一轴杆周侧，所述第二轴杆两端转动连接于所述支撑板内侧，所述第二转辊安装于所述第二轴杆周侧，所述第二转辊与所述第一转辊通过所述传送带连接，所述第一轴杆另一端与所述支撑板一侧转动连接。
进一步地，所述支撑板一侧开设有第一通孔，所述第一通孔与所述第一轴杆间隙配合。
进一步地，所述滑板内表面开设有第二通孔，所述齿耙杆滑动贯穿于所述第二通孔。
进一步地，所述支架一侧固定连接有支撑腿，所述支撑腿为倾斜设置。
进一步地，所述支座一侧开设有第三通孔，所述第二电机的输出轴滑动贯穿于第三通孔。
本实用新型的有益效果是：本实用新型通过上述设计得到的一种格栅除污机，使用时，打开第一电机和第二电机，第一电机会带动第一轴杆转动，第一轴杆会带动第一转辊转动，第一转辊会通过第二轴杆和第二转辊带动传送带做环形回转运动，传送带带动齿耙杆做环形回转运动，下方的齿耙杆勾住污水中的杂物，使杂物随齿耙杆往上移动，由于滑板自身重力和杂物的重力会大于弹簧的弹力，使滑板往下移动，当杂物随齿耙杆移动到最上方后，杂物的重力不会压滑板，弹簧的弹力会带动滑板向远离传送带一方移动，滑板的推力加上杂物的重力会使杂物脱离齿耙杆，脱落到集料槽中，同时第二电机会带动圆辊转动，圆辊会带动刮料杆转动，刮料杆会将齿耙杆残留的杂物刮落到集料槽中，从而达到了杂物便于脱落的目的，改善了现有的格栅除污机杂物不便于脱落，由于污水杂物较多，杂物夹在耙齿排间隙中，单单依靠其自身重力无法自行脱落，不仅导致降低格栅机拦截率，而且可能会损坏除污机的问题。
（发明人：余昌辉）
