申请日2020.07.21
公开（公告）日2021.05.28
IPC分类号C02F3/32; C02F3/34; C02F3/00; C02F101/16; C02F101/30; C02F103/30
摘要
本实用新型公开了一种喷织污水再利用深度处理装置，该系统包括有储水池，储水池通过过水墙、格网将储水池内部分为依次相接的生态强化区、深度处理区、回水区，生态强化区包括有设于混合土层内的布水管，混合土层下方设有生物填料层，生物填料层下方设有砾石层，深度处理区的底部设有沉水植物区，深度处理区内设有多组生态浮岛装置，回水区的底部设有提升泵，提升泵连接回水管；将经过处理的废水引入生态强化区、深度处理区处理，经格网送至回水区回水利用，本发明有效调节生物填料层的水力负荷，提高污水净化效果。
权利要求书
1.一种喷织污水再利用深度处理装置，其特征在于：包括有储水池，储水池通过过水墙、格网将储水池内部分为依次相接的生态强化区、深度处理区、回水区，生态强化区包括有设于混合土层内的布水管，所述混合土层下方设有生物填料层，所述生物填料层包括多层相互交替的主生物填料层和辅助填料层，所述辅助填料层由多个相接的PVC材质填料构成，所述PVC材质填料包括有球状空心填料，所述球状空心填料设于立方体固定件内，所述立方体固定件由两立方体连接件之间通过竖直连接柱连接构成，所述立方体连接件包括有四个连接柱，四个连接柱的端部两两相互垂直连接构成，四个所述连接柱之间设有球状空心填料固定板，所述生物填料层下方设有砾石层，所述深度处理区的底部设有沉水植物区，所述深度处理区内设有多组生态浮岛装置，所述回水区的底部设有提升泵，所述提升泵连接有伸出储水池外的回水管。
2.根据权利要求1所述的一种喷织污水再利用深度处理装置，其特征在于：所述混合土层的上方设有绿植种植层。
3.根据权利要求1所述的一种喷织污水再利用深度处理装置，其特征在于：所述球状空心填料固定板上设有与球状空心填料相配合的凹槽。
4.根据权利要求1所述的一种喷织污水再利用深度处理装置，其特征在于：所述球状空心填料固定板上设有多组通孔。
5.根据权利要求1所述的一种喷织污水再利用深度处理装置，其特征在于：各所述连接柱的端部连接处设有立方体块，所述立方体块上开设有蜂巢状通孔。
说明书
一种喷织污水再利用深度处理装置
技术领域
本实用新型涉及纺织废水处理技术领域，具体地说尤其涉及一种喷织污水再利用深度处理装置。
背景技术
喷水织机作为当前中国纺织业中应用范围广泛的织造装备之一，其优点是产量高、质量好、织造费用低，在工作时，需要一定的清水喷射带动，但喷水织机同时也是用水和排污大户，而由于在织造工序中使用浆料以及润滑脂的原因，排放的废水中COD、BOD、SS、LAS、石油类等指标超标，造成水质的污染，如不能很好地对废水资源进行处理，再循环利用，将会造成严重的水资源的浪费和环境污染。
现有纺织企业对喷织污水的处理方式多样，有物理方法、化学方法、生物方法，如化学方法通常需要使用混凝沉淀或气浮等手段，如有通过破乳调节-气浮-过滤工艺处理，如有通过格栅-混凝-气浮工艺处理；如有通过气浮- 快滤-阴阳离子交换-精密过滤工艺处理，经过上述处理的污水除去了大部分排放的废水中COD、BOD、SS、LAS、石油类等污染物，但还是会存在一定污水导电率高、污泥含水率高、残余COD物质、喷织回水杂质多等问题，所以还需要进一步处理，而采用生物方法效果良好，费用低廉，但其耗时长、占地面积大，微生物附着在生物滤料上形成生物膜，存在着膜污染、膜清洗等问题，而且生物滤料易堵塞。
实用新型内容
本实用新型的目的在于提出一种喷织污水再利用深度处理装置，解决通过化学方法处理后仍存有一定污染的喷织污水所存在的问题，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型通过如下技术手段实现：

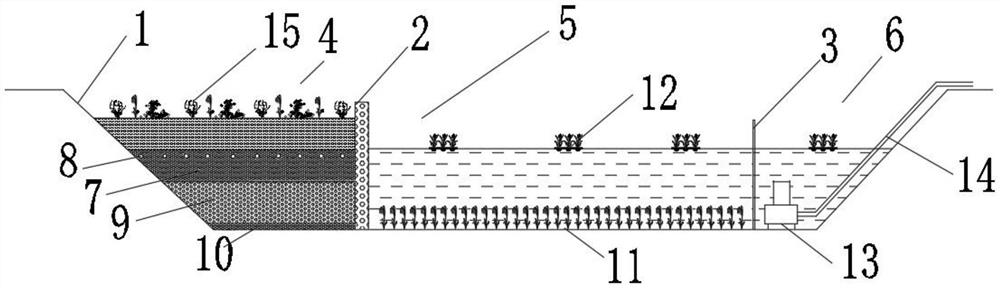

一种喷织污水再利用深度处理装置，包括有储水池，储水池通过过水墙、格网将储水池内部分为依次相接的生态强化区、深度处理区、回水区，生态强化区包括有设于混合土层内的布水管，所述混合土层下方设有生物填料层，所述生物填料层下方设有砾石层，所述深度处理区的底部设有沉水植物区，所述深度处理区内设有多组生态浮岛装置，所述回水区的底部设有提升泵，所述提升泵连接有伸出储水池外的回水管。
进一步地，所述混合土层的上方设有绿植种植层，用以种植相应绿植。
进一步地，所述生物填料层包括多层相互交替的主生物填料层和辅助填料层，所述主生物填料层包括火山岩填料、粘土陶瓷填料、沸石棒、含铁矿砂、粘土；所述辅助填料层由多个相接的PVC材质填料构成。
进一步地，所述主生物填料层中火山岩填料、粘土陶瓷填料、沸石棒、含铁矿砂、粘土的组分比为5:3:2:4:3。
进一步地，所述PVC材质填料包括有球状空心填料，所述球状空心填料设于立方体固定件内，所述立方体固定件由两立方体连接件之间通过竖直连接柱连接构成，所述立方体连接件包括有四个连接柱，四个连接柱的端部两两相互垂直连接构成，四个所述连接柱之间设有球状空心填料固定板。
进一步地，所述球状空心填料固定板上设有与球状空心填料相配合的凹槽。
进一步地，所述球状空心填料固定板上设有多组通孔。
进一步地，各所述连接柱的端部连接处设有立方体块，所述立方体块上开设有蜂巢状通孔。
进一步地，所述砾石层内设有出水管，可将处理后的污水通过水泵装置送入深度处理区。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型将处理后的污水经过生态强化区，通过植物的吸收、生物填料的截留、微生物的分解作用等降低污水中的污染负荷，有效调节生物填料层的水力负荷，使得生物填料层不会堵塞，能够有效调整生物填料层各处水流负荷均衡，增强了生物填料层的吸附性，进入深度处理区后，通过沉水植物的吸收、水中微生物的分解进一步降低污水中氮、磷等污染物，提高污水净化效果。
（发明人：高寒;周其胤;赵军）
