申请日2020.09.07
公开（公告）日2021.06.04
IPC分类号C02F9/02; C02F9/08; A01G25/02
摘要
本申请公开的反渗透污水处理系统，与现有技术相比，包括：反渗透净水提效系统；与反渗透净水提效系统连接的废水回收综合利用系统；反渗透膜组包括：一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组；一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组通过管道依次串联，且一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组上均设有进水口、废水口以及净水口；废水回收综合利用系统包括：带废水比的电磁阀；设置于冲洗电磁阀后的废水储水箱；以及与废水储水箱通过管道连接的卫生间废水利用系统、废水绿化灌溉系统。相较于现有技术而言，其能够有效地提高水资源净化的效果，且能够对产生的废水进行回收利用。
权利要求书
1.一种反渗透污水处理系统，其特征在于，包括：
反渗透净水提效系统；
与所述反渗透净水提效系统连接的废水回收综合利用系统；
所述反渗透净水提效系统包括：市政自来水进口；与所述市政自来水进口通过管道连接的反渗透膜组；设置于所述市政自来水进口以及所述反渗透膜组之间的总储水箱；设置于所述反渗透膜组后的净水出口；在所述净水出口以及所述反渗透膜组之间设置有可调压水泵、高压阀；所述可调压水泵与所述高压阀串联设置；
所述反渗透膜组包括：一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组；所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组通过管道依次串联，且所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组上均设有进水口、废水口以及净水口；
所述反渗透净水提效系统还包括：一端与所述总储水箱连接，另一端连接所述一级反渗透膜组进水口的熔喷滤芯；一端与所述一级反渗透膜组的净水口连接，另一端连接所述二级反渗透膜组进水口的颗粒活性炭滤芯；一端与所述二级反渗透膜组净水口连接，另一端连接所述三级反渗透进水口的超滤滤芯；
所述废水回收综合利用系统包括：与所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组的所述废水口通过管道连接的冲洗电磁阀；设置于所述冲洗电磁阀后的废水储水箱；以及与所述废水储水箱通过管道连接的卫生间废水利用系统、废水绿化灌溉系统；所述卫生间废水利用系统与所述废水绿化灌溉系统并联连接。
2.根据权利要求1所述的反渗透污水处理系统，其特征在于，所述卫生间废水利用系统包括：与所述废水储水箱连接的马桶冲洗储水箱；设置于所述马桶冲洗储水箱后，与所述马桶冲洗储水箱通过管道连接的污水排水口；以及与所述马桶冲洗储水箱并联设置的冲洗水龙头。
3.根据权利要求1所述的反渗透污水处理系统，其特征在于，所述废水绿化灌溉系统包括：与所述废水储水箱连接的绿化喷淋器；以及与所述绿化喷淋器并联设置的灌溉水龙头。
4.根据权利要求1所述的反渗透污水处理系统，其特征在于，所述反渗透净水提效系统还包括：设置于所述总储水箱以及所述反渗透膜组之间的初级过滤器。
5.根据权利要求2所述的反渗透污水处理系统，其特征在于，所述反渗透进水提效系统还包括：设置于所述净水出口以及所述高压阀之间的管道上的紫外线杀菌器以及净水压力储水器；以及设置于所述市政自来水进口以及所述总储水箱之间的管道上的电磁阀。
6.根据权利要求5所述的反渗透污水处理系统，其特征在于，所述紫外线杀菌器以及所述净水压力储水器串联设置。
7.根据权利要求6所述的反渗透污水处理系统，其特征在于，在所述总储水箱、所述废水储水箱、所述马桶冲洗储水箱以及所述净水压力储水器中均设置有液位传感器。
8.根据权利要求1所述的反渗透污水处理系统，其特征在于，所述废水回收综合利用系统还包括：设置于所述冲洗电磁阀以及所述废水储水箱之间的电磁闸阀。
9.根据权利要求2所述的反渗透污水处理系统，其特征在于，在所述废水储水箱与所述马桶冲洗储水箱之间，以及所述废水储水箱与绿化喷淋器之间均设置有循环水泵。
10.根据权利要求1至9任意一项所述的反渗透污水处理系统，其特征在于，每一级所述反渗透膜组的反渗透膜的膜孔径依次递减。
说明书
一种反渗透污水处理系统
技术领域
本申请涉及反渗透污水处理技术领域，更具体地说，尤其涉及一种反渗透污水处理系统。
背景技术
随着社会的快速迅猛发展，人们用水量需求的增加，水资源越趋向于紧缺，而水是人们生活必不可少的，因此对水资源的回收利用越来越受到重视，导致反渗透污水处理技术也被应用的越来越广泛。反渗透是一种借助于选择透过性膜的功能以压力为推动力的膜分离技术，当系统中所加的压力大于进水溶液渗透压时，水分子不断地透过膜，经过产水流道流入中心管，然后在一端流出水中的杂质，如离子、有机物、细菌、病毒等，被截留在膜的进水侧，然后在浓水出水端流出，从而达到分离净化目的。
在现有技术中，反渗透污水处理系统也被广泛应用于家庭水资源的净化处理，在污水反渗透处理中，其核心部件反渗透膜在工作的过程实际上是一个液体浓缩的过程，水中的含盐量随着水流过反渗透膜表面不断的增加，水的渗透压也不断地增加，当渗透压增加到增压泵的压力时，水就不能通过反渗透膜流入净水一端，需要一部分水对反渗透膜进行冲洗，而冲洗所使用的水将被排除，称为“废水”。目前，在常规的家庭水资源反渗透系统，水资源的净化效果并不显著，而且产生的废水也未得到有效回收利用，造成了水资源的浪费。
因此，如何提供一种反渗透污水处理系统，其能够有效地提高水资源净化的效果，且能够对产生的废水进行回收利用，已经成为本领域技术人员亟待解决的技术问题。
实用新型内容
为解决上述技术问题，本申请提供一种反渗透污水处理系统，其能够有效地提高水资源净化的效果，且能够对产生的废水进行回收利用。
本申请提供的技术方案如下：

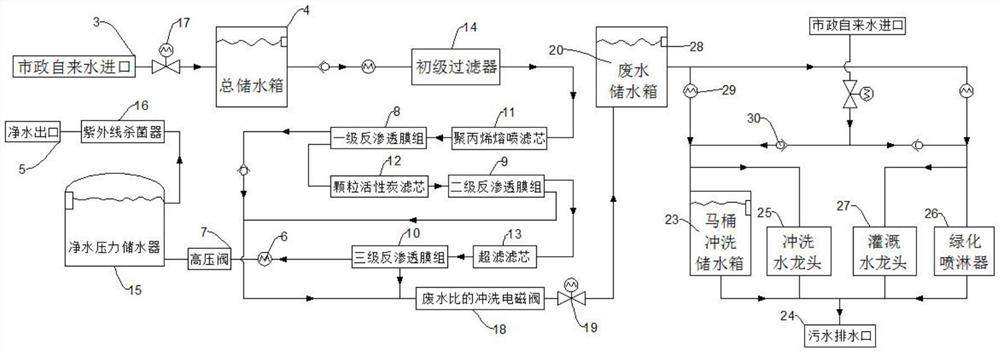

本申请提供一种反渗透污水处理系统，其特征在于，包括：反渗透净水提效系统；与所述反渗透净水提效系统连接的废水回收综合利用系统；所述反渗透净水提效系统包括：市政自来水进口；与所述市政自来水进口通过管道连接的反渗透膜组；设置于所述市政自来水进口以及所述反渗透膜组之间的总储水箱；设置于所述反渗透膜组后的净水出口；在所述净水出口以及所述反渗透膜组之间设置有可调压水泵、高压阀；所述可调压水泵与所述高压阀串联设置；所述反渗透膜组包括：一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组；所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组通过管道依次串联，且所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组上均设有进水口、废水口以及净水口；所述反渗透净水提效系统还包括：一端与所述总储水箱连接，另一端连接所述一级反渗透膜组进水口的熔喷滤芯；一端与所述一级反渗透膜组的净水口连接，另一端连接所述二级反渗透膜组进水口的颗粒活性炭滤芯；一端与所述二级反渗透膜组净水口连接，另一端连接所述三级反渗透进水口的超滤滤芯；所述废水回收综合利用系统包括：与所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组的所述废水口通过管道连接的带废水比的电磁阀；设置于所述冲洗电磁阀后的废水储水箱；以及与所述废水储水箱通过管道连接的卫生间废水利用系统、废水绿化灌溉系统；所述卫生间废水利用系统与所述废水绿化灌溉系统并联连接。
进一步地，在本实用新型一种优选方式中，所述卫生间废水利用系统包括：与所述废水储水箱连接的马桶冲洗储水箱；设置于所述马桶冲洗储水箱后，与所述马桶冲洗储水箱通过管道连接的污水排水口；以及与所述马桶冲洗储水箱并联设置的冲洗水龙头。
进一步地，在本实用新型一种优选方式中，所述废水绿化灌溉系统包括：与所述废水储水箱连接的绿化喷淋器；以及与所述绿化喷淋器并联设置的灌溉水龙头。
进一步地，在本实用新型一种优选方式中，所述反渗透净水提效系统还包括：设置于所述总储水箱以及所述反渗透膜组之间的初级过滤器。
进一步地，在本实用新型一种优选方式中，所述反渗透进水提效系统还包括：设置于所述净水出口以及所述高压阀之间的管道上的紫外线杀菌器以及净水压力储水器；以及设置于所述市政自来水进口以及所述总储水箱之间的管道上的电磁阀。
进一步地，在本实用新型一种优选方式中，所述紫外线杀菌器以及所述净水压力储水器串联设置。
进一步地，在本实用新型一种优选方式中，所述熔喷滤芯具体为聚丙烯熔喷滤芯。
进一步地，在本实用新型一种优选方式中，在所述总储水箱、所述废水储水箱、所述马桶冲洗储水箱以及所述净水压力储水器中均设置有液位传感器。
进一步地，在本实用新型一种优选方式中，所述废水回收综合利用系统还包括：设置于所述冲洗电磁阀以及所述废水储水箱之间的电磁闸阀。
进一步地，在本实用新型一种优选方式中，在所述废水储水箱与所述马桶冲洗储水箱之间，以及所述废水储水箱与绿化喷淋器之间均设置有循环水泵。
进一步地，在本实用新型一种优选方式中，每一级所述反渗透膜组的反渗透膜的膜孔径依次递减。
进一步地，在本实用新型一种优选方式中，所述反渗透净水提效系统、所述卫生间废水利用系统以及所述废水绿化灌溉系统的管道上均设置有止回阀。
进一步地，在本实用新型一种优选方式中，所述电磁冲洗阀具体为带废水比的冲洗电磁阀。
本实用新型提供的一种反渗透污水处理系统，与现有技术相比，包括：反渗透净水提效系统；与所述反渗透净水提效系统连接的废水回收综合利用系统；所述反渗透净水提效系统包括：市政自来水进口；与所述市政自来水进口通过管道连接的反渗透膜组；设置于所述市政自来水进口以及所述反渗透膜组之间的总储水箱；设置于所述反渗透膜组后的净水出口；在所述净水出口以及所述反渗透膜组之间设置有可调压水泵、高压阀；所述可调压水泵与所述高压阀串联设置；所述反渗透膜组包括：一级反渗透膜组、二级反渗透膜组以及三级反渗透膜组；所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组通过管道依次串联，且所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组上均设有进水口、废水口以及净水口；所述反渗透净水提效系统还包括：一端与所述总储水箱连接，另一端连接所述一级反渗透膜组进水口的熔喷滤芯；一端与所述一级反渗透膜组的净水口连接，另一端连接所述二级反渗透膜组进水口的颗粒活性炭滤芯；一端与所述二级反渗透膜组净水口连接，另一端连接所述三级反渗透进水口的超滤滤芯；所述废水回收综合利用系统包括：与所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组的所述废水口通过管道连接的冲洗电磁阀；设置于所述冲洗电磁阀后的废水储水箱；以及与所述废水储水箱通过管道连接的卫生间废水利用系统、废水绿化灌溉系统；所述卫生间废水利用系统与所述废水绿化灌溉系统并联连接。其中，设置所述一级反渗透膜组、所述二级反渗透膜组以及所述三级反渗透膜组，利用多级反渗透膜组以及设置于所述多级反渗透膜组中的所述熔喷滤芯、所述颗粒活性炭滤芯以及所述超滤滤芯，有效地提高所述反渗透净水提效系统对水资源的净化效果；其次，在所述反渗透净水提效系统后设置所述卫生间废水利用系统以及所述废水绿化灌溉系统，将所述反渗透净水提效系统产生的废水回收利用于家庭卫生间用水以及绿化灌溉用水中，有效地回收利用了废水。本实用新型涉及的技术方案，相较于现有技术而言，其能够有效地提高水资源净化的效果，且能够对产生的废水进行回收利用。
