申请日2020.11.18
公开（公告）日2021.07.20
IPC分类号C02F9/02
摘要
含油污水陶瓷膜处理装置。涉及油田污水处理技术领域。每个陶瓷超滤膜均设有单独的的进水电动阀、化学清洗进口电动阀和反洗排水电动阀等电动阀。本实用新型具有如下有益效果：设置每个陶瓷超滤膜均具备单只可进行切换流程的功能，每天每个陶瓷超滤膜错时反洗一次，定期对每只陶瓷超滤膜进行化学清洗，由于反洗、化学清洗针对的单只陶瓷超滤膜，可保证反洗流量和化学清洗流量，避免出现整体膜堆同时反洗、清洗带来的反洗流量、化学清理不平衡导致的反洗、化学清洗失效的问题，提高反洗、化学清洗效果，提高陶瓷超滤膜的产水率和使用寿命，同时具有设备连续运行，降低因频繁启停造成的设备故障率。
权利要求书

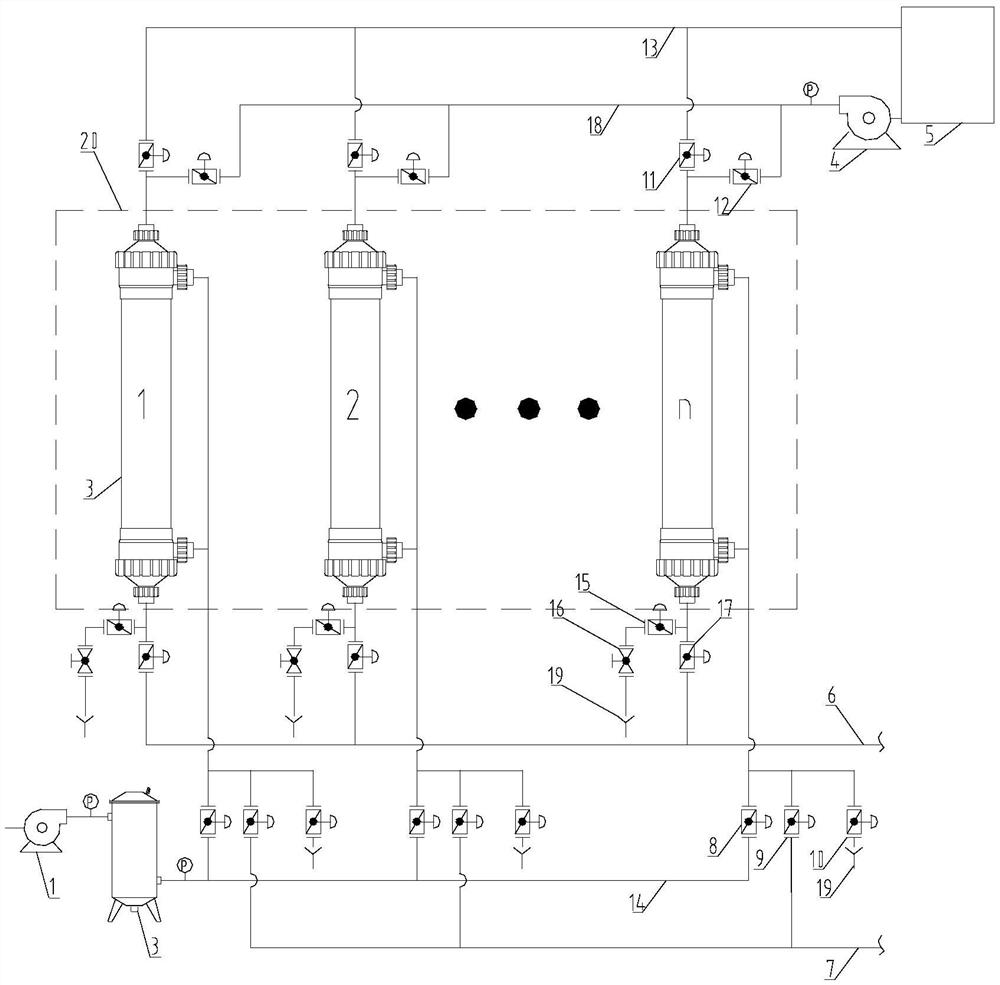

1.一种含油污水陶瓷膜处理装置，包括进水泵(1)、保安过滤器(2)、反洗泵(4)和和超滤膜组(20)，其特征在于：
超滤膜组(20)包括陶瓷超滤膜(3)，每个陶瓷超滤膜(3)的进水口均设有并联的进水电动阀(8)、化学清洗进口电动阀(9)和反洗排水电动阀(10)，所有的进水电动阀(8)并联连接进水管(14)，进水管(14)连接保安过滤器(2)，保安过滤器(2)连接进水泵(1)；所有的化学清洗进口电动阀(9)并联连接化学清洗进口管(7)；所有的反洗排水电动阀(10)出口通过管道接入排污池(19)；
每个陶瓷超滤膜(3)产水口均并联设有产水电动阀(11)和反洗进水电动阀(12)，所有的产水电动阀(11)并联产水管(13)，产水管(13)连接产水箱(5)，产水箱(5)下部有管道连接反洗泵(4)进口，反洗泵(4)出口连接反洗管(18)，反洗管(18)与所有的反洗进水电动阀(12)并联连接；
每个陶瓷超滤膜(3)的浓水口均并联有浓水排放电动阀(15)和化学清洗出口电动阀(17)，浓水排放电动阀(15)后端连接调节阀(16)，调节阀(16)后端通过管道接入排污池(19)，所有的化学清洗出口电动阀(17)并联化学清洗出口管(6)。
2.根据权利要求1所述的含油污水陶瓷膜处理装置，其特征在于：反洗泵(4)的流量为一只陶瓷超滤膜(3)的反洗流量。
3.根据权利要求1所述的含油污水陶瓷膜处理装置，其特征在于：进水泵(1)的流量为整个装置的陶瓷超滤膜(3)的合计进水流量。
4.根据权利要求1所述的含油污水陶瓷膜处理装置，其特征在于：化学清洗进口管(7)的流量为一只陶瓷超滤膜(3)的清洗流量。
5.根据权利要求1所述的含油污水陶瓷膜处理装置，其特征在于：保安过滤器(2)进出口管道均设有压力传感器，反洗泵(4)出口管道设有压力传感器。
说明书
含油污水陶瓷膜处理装置
技术领域：
本实用新型涉及油田污水处理技术领域，尤其是含油污水陶瓷膜处理装置。
背景技术：
目前，油田含油污水的处理要求日益提高，传统的油田含油污水处理主要采用沉降、过滤为主要工艺流程，近年来，随着超滤膜技术的进步，采用超滤技术作为含油污水最后一道处理工序，极大的提高了含油污水处理后水质，符合特低渗透油层注水水质“5.1.1”要求，由于陶瓷超滤膜具有使用寿命长、耐磨性好、机械强度高、能耗低的特点，在含油污水处理方面较有机膜更具优势；
传统的超滤膜在反洗和化学清洗时，是整个膜堆一起反洗、一起化学清洗，然而由于每个膜的污染程度不一样，反洗的时候，反洗水会优先从污染程度低的膜中通过，污染程度高的膜反而由于流道阻力大，反洗流量降低，导致反洗效果下降乃至没有效果，化学清洗液存在同样的问题。
实用新型内容：
为了解决上述问题，本实用新型提供含油污水陶瓷膜处理装置。
本实用新型的技术方案是：含油污水陶瓷膜处理装置，包括进水泵、保安过滤器、反洗泵和超滤膜组，超滤膜组包括陶瓷超滤膜，每个陶瓷超滤膜的进水口均设有并联的进水电动阀、化学清洗进口电动阀和反洗排水电动阀，所有的进水电动阀并联连接进水管，进水管连接保安过滤器，保安过滤器连接进水泵；所有的化学清洗进口电动阀并联连接化学清洗进口管；所有的反洗排水电动阀出口通过管道接入排污池；
每个陶瓷超滤膜产水口均并联设有产水电动阀和反洗进水电动阀，所有的产水电动阀并联产水管，产水管连接产水箱，产水箱下部有管道连接反洗泵进口，反洗泵出口连接反洗管，反洗管与所有的反洗进水电动阀并联连接；
每个陶瓷超滤膜的浓水口均并联有浓水排放电动阀和化学清洗出口电动阀，浓水排放电动阀后端连接调节阀，调节阀后端通过管道接入排污池，所有的化学清洗出口电动阀并联化学清洗出口管。
反洗泵的流量为一只陶瓷超滤膜的反洗流量。
进水泵的流量为整个装置的陶瓷超滤膜的合计进水流量。
化学清洗进口管的流量为一只陶瓷超滤膜的清洗流量。
保安过滤器进出口管道均设有压力传感器，反洗泵出口管道设有压力传感器。
本实用新型具有如下有益效果：设置每个陶瓷超滤膜均具备单只可进行切换流程的功能，每天每个陶瓷超滤膜错时反洗一次，定期对每只陶瓷超滤膜进行化学清洗，由于反洗、化学清洗针对的单只陶瓷超滤膜，可保证反洗流量和化学清洗流量，避免出现整体膜堆同时反洗、清洗带来的反洗流量、化学清理不平衡导致的反洗、化学清洗失效的问题，提高反洗、化学清洗效果，提高陶瓷超滤膜的产水率和使用寿命，同时具有设备连续运行，降低因频繁启停造成的设备故障率。
（发明人：于沐然;于亢）
