申请日2020.12.18
公开（公告）日2021.09.17
IPC分类号C02F1/00; C02F7/00
摘要
本实用新型公开了一种污水处理中水装置，包括上端连接有密封盖的曝气箱，曝气箱上端固定连接有进水管、转动组件和进气管，转动组件包括固定连接于伺服电机输出端的主动齿轮和与主动齿轮相啮合的从动齿轮，从动齿轮与进气管之间连接有轴承件，曝气箱下端固定连接有出水管，且出水管上连接有电磁阀，进气管位于曝气箱内侧的外表面可拆卸连接有多个曝气支件，进气管位于曝气箱内侧的外表面还固定连接有多个主喷头。本实用新型通过在进气管位于曝气箱内侧的外表面可拆卸连接多个曝气支件，且进气管位于曝气箱内侧的外表面还固定连接有多个主喷头，能够根据实际需要调节最佳曝气位置，进一步增大污水与气体之间的接触面积，提高曝气效果。
权利要求书

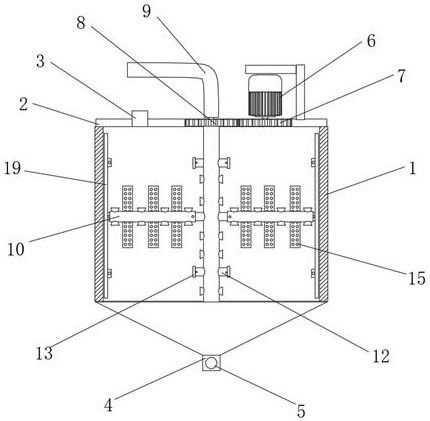

1.一种污水处理中水装置，包括上端连接有密封盖（2）的曝气箱（1），所述曝气箱（1）上端固定连接有进水管（3）、转动组件和进气管（9），且进气管（9）的下端延伸至曝气箱（1）内侧，所述转动组件包括固定连接于伺服电机（6）输出端的主动齿轮（7）和与主动齿轮（7）相啮合的从动齿轮（8），所述从动齿轮（8）与进气管（9）之间连接有轴承件，所述曝气箱（1）下端固定连接有出水管（4），且出水管（4）上连接有电磁阀（5），其特征在于，所述进气管（9）位于曝气箱（1）内侧的外表面可拆卸连接有多个曝气支件，所述进气管（9）位于曝气箱（1）内侧的外表面还固定连接有多个主喷头（11）。
2.根据权利要求1所述的一种污水处理中水装置，其特征在于，所述曝气支件包括支管（10）和多个第一固定件，多个第一固定件自上而下等距分布于进气管（9）侧端，所述支管（10）通过其中一个第一固定件连接于进气管（9）侧端，所述支管（10）上连接有多个副喷头（14）。
3.根据权利要求2所述的一种污水处理中水装置，其特征在于，所述第一固定件包括导气管（12）和密封塞（13），所述导气管（12）固定连接于进气管（9）侧端并与进气管（9）相连通，所述密封塞（13）塞设于导气管（12）的自由端管口处，所述导气管（12）与支管（10）之间通过紧固螺栓（18）固定连接。
4.根据权利要求3所述的一种污水处理中水装置，其特征在于，所述支管（10）上下两侧端均固定连接有多个与多个副喷头（14）间隔分布的扰动板（15）。
5.根据权利要求4所述的一种污水处理中水装置，其特征在于，所述扰动板（15）上密布有疏水孔（16）。
6.根据权利要求2-5任一所述的一种污水处理中水装置，其特征在于，所述支管（10）远离进气管（9）的端部固定连接有刮板（19），所述刮板（19）侧端自上而下等距分布有多个与第一固定件相对应的第二固定件，且支管（10）通过其中一个第二固定件与刮板（19）固定连接。
7.根据权利要求6所述的一种污水处理中水装置，其特征在于，所述第二固定件包括固定环（17），所述固定环（17）与刮板（19）固定连接，所述支管（10）与固定环（17）之间同样通过紧固螺栓（18）固定连接。
说明书
一种污水处理中水装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理中水装置。
背景技术
中水是指生活污水处理后，达到规定的水质标准，可在一定范围内重复使用的非饮用水，现有污水曝气池中使用的曝气元件大体分两类：一类是表面曝气机；另一类是扩散曝气器，其结构有的是在金属管材或板上打孔，布于池内。
经检索中国专利号为CN03244894.5公开的一种污水处理中水回用曝气池曝气装置，包括多个由一个进气主管、多个支管接头、多个主管可调支架、多根微孔钛管、多根支管、多个支管封头、多个支管可调支架、多个钛管接头标准连接件，但是该装置只是通过大量增加喷气头来实现气体与污水的接触面积，这样非但不能提高反应气体与污水的接触面积和时间而且耗费材料，增加维修维护时间，为改善上述问题，中国专利授权号为CN209193652U公开了一种污水处理中水装置，包括底部设置成锥形结构的处理池，可以在旋转的时候变传统的点喷射为线喷射，从而扩大了气体与污水的接触面积，从而提高了污水的处理效果。
上述改进后的中水装置虽然在传统技术基础上扩大了气体与污水之间的接触面积，但是气体的喷出位置固定，无法根据实际需要调节其位置，使用过程中仍然存在一定的局限性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理中水装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理中水装置，包括上端连接有密封盖的曝气箱，所述曝气箱上端固定连接有进水管、转动组件和进气管，且进气管的下端延伸至曝气箱内侧，所述转动组件包括固定连接于伺服电机输出端的主动齿轮和与主动齿轮相啮合的从动齿轮，所述从动齿轮与进气管之间连接有轴承件，所述曝气箱下端固定连接有出水管，且出水管上连接有电磁阀，所述进气管位于曝气箱内侧的外表面可拆卸连接有多个曝气支件，所述进气管位于曝气箱内侧的外表面还固定连接有多个主喷头。
优选的，所述曝气支件包括支管和多个第一固定件，多个第一固定件自上而下等距分布于进气管侧端，所述支管通过其中一个第一固定件连接于进气管侧端，所述支管上连接有多个副喷头。
优选的，所述第一固定件包括导气管和密封塞，所述导气管固定连接于进气管侧端并与进气管相连通，所述密封塞塞设于导气管的自由端管口处，所述导气管与支管之间通过紧固螺栓固定连接。
优选的，所述支管上下两侧端均固定连接有多个与多个副喷头间隔分布的扰动板。
优选的，所述扰动板上密布有疏水孔。
优选的，所述支管远离进气管的端部固定连接有刮板，所述刮板侧端自上而下等距分布有多个与第一固定件相对应的第二固定件，且支管通过其中一个第二固定件与刮板固定连接。
优选的，所述第二固定件包括固定环，所述固定环与刮板固定连接，所述支管与固定环之间同样通过紧固螺栓固定连接。
与现有技术相比，本实用新型提供了一种污水处理中水装置，具备以下有益效果：
1.通过在进气管位于曝气箱内侧的外表面可拆卸连接多个曝气支件，且进气管位于曝气箱内侧的外表面还固定连接有多个主喷头，可进一步增大污水与气体之间的接触面积，提高曝气效果。
2.通过在支管上下两侧端均固定连接多个与多个副喷头间隔分布的扰动板，扰动板可对污水起到一个较好的扰动作用，让污水与气体更充分接触，扰动板上密布有疏水孔，疏水孔可对较大的气泡进行切割，使得曝气效果更佳。
3.通过在支管远离进气管的端部固定连接有刮板，刮板可在均匀曝气的同时刮除曝气箱内壁上的污垢，刮板侧端自上而下等距分布有多个与第一固定件相对应的第二固定件，且支管通过其中一个第二固定件与刮板固定连接，便于拆装和调节刮板。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型通过在进气管位于曝气箱内侧的外表面可拆卸连接多个曝气支件，且进气管位于曝气箱内侧的外表面还固定连接有多个主喷头，能够根据实际需要调节最佳曝气位置，进一步增大污水与气体之间的接触面积，提高曝气效果。
（发明人：徐加成）
