申请日2021.05.12
公开日期2021.11.19
IPC分类C02F101/16;C02F9/14
摘要
本实用新型公开了一种新型EBIS微耗能曝气生物工艺技术设备，涉及污水处理工艺设备技术领域，包括沉淀区和曝气机，曝气机安装于沉淀区一侧靠底部位置，沉淀区底部设有泥浆沉积区，沉淀区另一侧设有生物分解区，生物分解区一侧设有氨氮分解区，氨氮分解区一侧设有消毒区，沉淀区和生物分解区相邻位置顶部设有通道A，生物分解区和氨氮分解区相邻位置顶部设有通道B，氨氮分解区和消毒区相邻位置顶部设有通道C；不但可以方便的更换清理一些过滤组件以及微生物分解组件；而且，可以有效的控制微生物分解需要的氧气量和氨氮分解投放的药量，避免在不需要添加药剂的时间段添加药剂。
权利要求

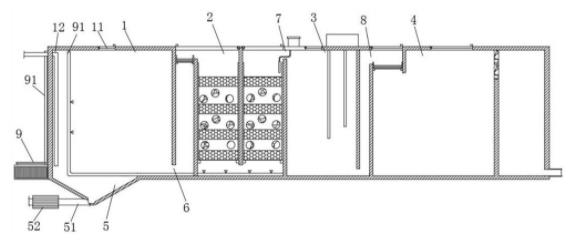

1.一种新型EBIS微耗能曝气生物工艺技术设备，包括沉淀区(1)和曝气机(9)，所述曝气机(9)安装于所述沉淀区(1)一侧靠底部位置，其特征在于：沉淀区(1)底部设有泥浆沉积区(5)，沉淀区(1)另一侧设有生物分解区(2)，所述生物分解区(2)一侧设有氨氮分解区(3)，所述氨氮分解区(3)一侧设有消毒区(4)，沉淀区(1)和生物分解区(2)相邻位置顶部设有通道A(6)，生物分解区(2)和氨氮分解区(3)相邻位置顶部设有通道B(7)，氨氮分解区(3)和所述消毒区(4)相邻位置顶部设有通道C(8)。
2.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述生物分解区(2)包括翻门A(21)、翻门B(22)、过渡区(23)、生物分解框(24)、过滤框A(25)、分隔板(26)、支撑条A(27)和支撑条B(28)，所述分隔板(26)设于生物分解区(2)中部位置，所述过渡区(23)设于生物分解区(2)另一侧，所述翻门A(21)和翻门B(22)分别设于分隔板(26)顶部两侧，所述生物分解框(24)放置于分隔板(26)两侧，所述支撑条A(27)分别设于分隔板(26)以及生物分解区(2)两侧板靠底部位置，所述支撑条B(28)设于过渡区(23)靠顶部位置，所述过滤框A(25)安置于支撑条B(28)顶部，且通过螺栓连接。
3.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述氨氮分解区(3)包括溶解氧仪(31)、氨氮在线监测仪(32)和填料门A(33)，所述溶解氧仪(31)和氨氮在线监测仪(32)安装于氨氮分解区(3)顶板顶部，所述填料门A(33)设于溶解氧仪(31)和氨氮在线监测仪(32)之间。
4.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述消毒区(4)包括消毒腔(41)、分隔板A(42)、过渡区A(43)、翻门C(44)、翻门D(410)、过滤框B(45)、支撑条C(46)、支撑板(47)、过滤棉(48)和出水管(49)，所述分隔板A(42)将消毒区(4)分隔为所述消毒腔(41)和过渡区A(43)，分隔板A(42)顶部设有过滤棉(48)，消毒腔(41)一侧顶部设有所述支撑板(47)，支撑板(47)一侧底部与消毒腔(41)一侧侧板靠顶部位置设有所述支撑条C(46)，所述过滤框B(45)安置于支撑条C(46)顶部，且两者通过螺栓连接，所述翻门C(44)和翻门D(410)分别设于消毒腔(41)顶部，且通过支撑板(47)分隔，所述出水管(49)设于过渡区A(43)一侧底部。
5.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述泥浆沉积区(5)包括排泥管(51)和排泥泵(52)，所述排泥泵(52)安装于所述排泥管(51)一端，排泥管(51)另一端设于泥浆沉积区(5)底部。
6.根据权利要求2所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述生物分解框(24)包括分解棉(241)、分解球(242)和提柄(243)，所述提柄(243)设于生物分解框(24)顶部，所述分解棉(241)间隔设置于生物分解框(24)内部，所述分解球(242)设于两分解棉(241)之间。
7.根据权利要求2所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述过滤框A(25)包括过滤网层(251)、过滤棉层(252)、活性炭层(253)和提柄A(254)，所述提柄A(254)，设于过滤框A(25)顶部，所述过滤网层(251)和过滤棉层(252)分别设于所述活性炭层(253)顶部和底部。
8.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述沉淀区(1)包括填料门(11)和进水管(12)，所述填料门(11)设于沉淀区(1)顶部，所述进水管(12)设于沉淀区(1)侧部。
9.根据权利要求1所述一种新型EBIS微耗能曝气生物工艺技术设备，其特征在于：所述曝气机(9)连接有曝气管(91)。
说明书
一种新型EBIS微耗能曝气生物工艺技术设备
技术领域
本实用新型涉及污水处理工艺设备技术领域，具体讲是一种新型EBIS微耗能曝气生物工艺技术设备。
背景技术
由于现代化工业的进程和人口急剧的膨胀，水污染问题已经成为社会焦点之一，近二十年来，国家各级政府对环境保护重视程度的不断提高，污水处理行业正在快速增长，污水处理总量逐年增加，城镇污水处理率不断提高，如何在确保水质达标的基础上，以工艺控制为途径，降低污水处理厂能耗、剂耗，降低一线污水处理工艺调整的难度，成为污水处理的重要焦点；
然而，经分析发现，传统的污水处理技术设备内部的一些过滤组件以及微生物分解组件不方便更换清理；而且，不能有效的控制微生物分解需要的氧气量以及氨氮分解投放的药量。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种新型EBIS微耗能曝气生物工艺技术设备，不但可以方便的更换清理一些过滤组件以及微生物分解组件；而且，可以有效的控制微生物分解需要的氧气量和氨氮分解投放的药量，避免在不需要添加药剂的时间段添加药剂。
本实用新型是这样实现的，构造一种新型EBIS微耗能曝气生物工艺技术设备，包括沉淀区和曝气机，曝气机安装于沉淀区一侧靠底部位置，沉淀区底部设有泥浆沉积区，沉淀区另一侧设有生物分解区，生物分解区一侧设有氨氮分解区，氨氮分解区一侧设有消毒区，沉淀区和生物分解区相邻位置顶部设有通道A，生物分解区和氨氮分解区相邻位置顶部设有通道B，氨氮分解区和消毒区相邻位置顶部设有通道C。
进一步的，生物分解区包括翻门A、翻门B、过渡区、生物分解框、过滤框A、分隔板、支撑条A和支撑条B，分隔板设于生物分解区中部位置，过渡区设于生物分解区另一侧，翻门A和翻门B分别设于分隔板顶部两侧，生物分解框放置于分隔板两侧，支撑条A分别设于分隔板以及生物分解区两侧板靠底部位置，支撑条B设于过渡区靠顶部位置，过滤框A安置于支撑条B顶部，且通过螺栓连接；
降解沉淀过后的污水通过通道A进入过渡区，然后上涨通过过滤框A过滤后进入生物分解框，通过生物分解框进行生物分解净化，打开翻门A和翻门B，通过提柄可以将生物分解框提出更换。
进一步的，氨氮分解区包括溶解氧仪、氨氮在线监测仪和填料门A，溶解氧仪和氨氮在线监测仪安装于氨氮分解区顶板顶部，填料门A设于溶解氧仪和氨氮在线监测仪之间；
溶解氧仪和氨氮在线监测仪与外部工业电脑电性连接，且通过外部工业电脑控制，溶解氧仪的检测电极通过导线穿过氨氮分解区顶板进入氨氮分解区内部，然后穿过通道B进入生物分解区内部，放置于生物分解框顶部，通过检测电极可以检测生物分解区内部水源的含氧量，然后将信息传递给外部工业电脑，氨氮在线监测仪的样本进水管和样本出水管穿过氨氮分解区顶板进入氨氮分解区内部，氨氮在线监测仪其内部的蠕动泵通过样本进水管将氨氮分解区内部的水源吸入，氨氮在线监测仪内部进行检测，将水源内部的氨氮信息传递给外部工业电脑，检测完的样本水通过样本出水管流出，打开填料门A，便于投入药剂分解氨氮分解区内部水源的氨氮，同时分解出的氨气以及氮气可以透过打开填料门A的位置飘出。
进一步的，消毒区包括消毒腔、分隔板A、过渡区A、翻门C、翻门D、过滤框B、支撑条C、支撑板、过滤棉和出水管，分隔板A将消毒区分隔为消毒腔和过渡区A，分隔板A顶部设有过滤棉，消毒腔一侧顶部设有支撑板，支撑板一侧底部与消毒腔一侧侧板靠顶部位置设有支撑条C，过滤框B安置于支撑条C顶部，且两者通过螺栓连接，翻门C和翻门D分别设于消毒腔顶部，且通过支撑板分隔，出水管设于过渡区A一侧底部；
过滤框B与过滤框A结构原理一致，降解过氨氮的水源通过通道C经过过滤框B过滤后进入消毒腔，然后打开翻门C投入消毒剂进行消毒，消毒后的水逐渐上涨透过过滤棉进入过渡区A，然后通过出水管排出。
进一步的，泥浆沉积区包括排泥管和排泥泵，排泥泵安装于排泥管一端，排泥管另一端设于泥浆沉积区底部；
污水处理完后，接通排泥泵外部电源，泥浆沉积区底部沉积的泥浆通过排泥泵抽出依靠排泥管排出至合适的区域。
进一步的，生物分解框包括分解棉、分解球和提柄，提柄设于生物分解框顶部，分解棉间隔设置于生物分解框内部，分解球设于两分解棉之间；
分解棉和分解球内部以及表面培育养殖有污水处理专用微生物，当污水进入生物分解框内部后，通过分解棉和分解球对污水中的有机物进行分将解。
进一步的，过滤框A包括过滤网层、过滤棉层、活性炭层和提柄A，提柄A，设于过滤框A顶部，过滤网层和过滤棉层分别设于活性炭层顶部和底部；
打开翻门A，拧开过滤框A与支撑条B连接的螺栓，通过提柄A便于将过滤框A整体进行更换清理，通过滤网层和过滤棉层可以过滤污水中的颗粒，同时通过活性炭层可以吸附一些有毒物质。
进一步的，沉淀区包括填料门和进水管，填料门设于沉淀区顶部，进水管设于沉淀区侧部；
进水管一端接外部供水装置，打开填料门，便于将絮凝剂投入沉淀区，使得污水中的杂质可以快速的凝结沉淀。
进一步的，曝气机连接有曝气管；曝气管一端穿过沉淀区侧板靠顶部位置，然后深入沉淀区内部，且穿过沉淀区进入生物分解区内部，曝气管一侧设有喷头，曝气机与外部工业电脑电性连接，受外部工业电脑控制，曝气机运行通过曝气管进行曝气，可以增加污水中的含氧量。
相较于现有技术，本实用新型的有益效果体现为：
优点1：本实用新型微生物分解组件为生物分解框，打开翻门A翻门B，拧开过滤框A与支撑条B连接的螺栓，通过提柄A便于将过滤框A整体进行更换清理，通过提柄可以将生物分解框提出更换，打开翻门D，拧开过滤框B与支撑条C连接的螺栓，通过提柄A便于将过滤框A整体进行更换清理。
优点2：当外部工业电脑接收到溶解氧仪的信息显示出污水中含氧量不足时，外部工业电脑控制曝气机运行，通过曝气管进行曝气，可以增加污水中的含氧量，便于生物分解框处的微生物生存，当外部工业电脑接收到氨氮在线监测仪的信息显示出污水中氨氮含量较多时，提示工作人员需要添加药剂分解氨氮，不需要工作人员定时投放药剂，避免在不需要添加药剂的时间段添加药剂。
