申请日2021.09.27
公开日期2021.12.07
IPC分类C02F9/02
摘要
本发明公开了一种复合式多级生态链结构净化农村生活污水处理装置，包括污水处理箱；污水处理箱内开设有除磷腔，除磷腔贯穿连接有提升筒，提升筒内设有螺旋提升辊，螺旋提升辊与除磷腔底部转动连接，污水处理箱顶部固定连接有与提升筒连通的出泥管，螺旋提升辊延伸至出泥管外并通过传动带连接有搅拌轴，搅拌轴延伸至除磷腔内并固定连接有多个搅拌叶片，搅拌轴通过斜齿轮组连接有转动杆。本发明通过污水处理箱、除磷腔、提升筒、螺旋提升辊、出泥管、传动带、搅拌轴、搅拌叶片、斜齿轮组、鼓风机、转动杆、水轮筒和水轮，使除磷腔内产生的淤泥被排出污水处理箱外。
权利要求

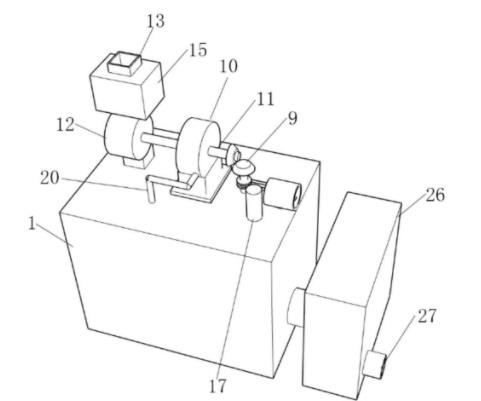

1.一种复合式多级生态链结构净化农村生活污水处理装置，包括污水处理箱(1)；其特征在于，所述污水处理箱(1)内开设有除磷腔(2)，所述除磷腔(2)贯穿连接有提升筒(3)，所述提升筒(3)内设有螺旋提升辊(4)，所述螺旋提升辊(4)与除磷腔(2)底部转动连接，所述污水处理箱(1)顶部固定连接有与提升筒(3)连通的出泥管(5)，所述螺旋提升辊(4)延伸至出泥管(5)外并通过传动带(6)连接有搅拌轴(7)，所述搅拌轴(7)延伸至除磷腔(2)内并固定连接有多个搅拌叶片(8)，所述搅拌轴(7)通过斜齿轮组(9)连接有转动杆(11)，所述污水处理箱(1)顶部连通有进水管(13)，所述进水管(13)安装有水轮筒(12)，所述水轮筒(12)内转动连接有水轮(14)，所述转动杆(11)与水轮(14)固定连接，所述除磷腔(2)贯穿连接有进液管(17)。
2.根据权利要求1所述的一种复合式多级生态链结构净化农村生活污水处理装置，其特征在于，所述污水处理箱(1)内开设有曝气腔(18)，所述曝气腔(18)内设有多个出气头(19)，所述出气头(19)连通有出气分管(21)，所述出气分管(21)连通有出气管(20)，所述出气管(20)底部与出气头(19)连通，所述出气管(20)延伸至污水处理箱(1)外并连通有鼓风机(10)，所述转动杆(11)贯穿鼓风机(10)并与鼓风机(10)叶轮固定连接。
3.根据权利要求1所述的一种复合式多级生态链结构净化农村生活污水处理装置，其特征在于，所述进水管(13)安装有过滤箱(15)，所述过滤箱(15)内固定连接有倾斜放置的过滤网(16)。
4.根据权利要求1所述的一种复合式多级生态链结构净化农村生活污水处理装置，其特征在于，所述除磷腔(2)连通有过滤管(25)，所述过滤管(25)连通有水箱(26)，所述水箱(26)连通有第三出水管(27)。
5.根据权利要求1所述的一种复合式多级生态链结构净化农村生活污水处理装置，其特征在于，所述除磷腔(2)开设有第二出水管(24)，所述除磷腔(2)底部靠近螺旋提升辊(4)的一端低于另一端，所述螺旋提升辊(4)开设有出水孔。
6.根据权利要求2所述的一种复合式多级生态链结构净化农村生活污水处理装置，其特征在于，所述曝气腔(18)连通有第一出水管(22)，所述曝气腔(18)与除磷腔(2)之间开设有过滤孔(23)。
说明书
一种复合式多级生态链结构净化农村生活污水处理装置
技术领域
本发明涉及污水处理领域，具体是一种复合式多级生态链结构净化农村生活污水处理装置。
背景技术
污水处理领域中需要对生活污水进行除磷处理，传统的处理过程中需要加入药剂进行除磷，在除磷的过程中会产生大量的淤泥，导致污水处理装置被堵塞，无法继续工作。
发明内容
基于上述背景技术中所提到的现有技术中的不足之处，为此本发明提供了一种复合式多级生态链结构净化农村生活污水处理装置。
本发明通过采用如下技术方案克服以上技术问题，具体为：
一种复合式多级生态链结构净化农村生活污水处理装置，包括污水处理箱；污水处理箱内开设有除磷腔，除磷腔贯穿连接有提升筒，提升筒内设有螺旋提升辊，螺旋提升辊与除磷腔底部转动连接，污水处理箱顶部固定连接有与提升筒连通的出泥管，螺旋提升辊延伸至出泥管外并通过传动带连接有搅拌轴，搅拌轴延伸至除磷腔内并固定连接有多个搅拌叶片，搅拌轴通过斜齿轮组连接有转动杆，污水处理箱顶部连通有进水管，进水管安装有水轮筒，水轮筒内转动连接有水轮，转动杆与水轮固定连接，除磷腔贯穿连接有进液管。
优选的，污水处理箱内开设有曝气腔，曝气腔内设有多个出气头，出气头连通有出气分管，出气分管连通有出气管，出气管底部与出气头连通，出气管延伸至污水处理箱外并连通有鼓风机，转动杆贯穿鼓风机并与鼓风机叶轮固定连接。
优选的，进水管安装有过滤箱，过滤箱内固定连接有倾斜放置的过滤网。
优选的，除磷腔连通有过滤管，过滤管连通有水箱，水箱连通有第三出水管。
优选的，除磷腔开设有第二出水管，除磷腔底部靠近螺旋提升辊的一端低于另一端，螺旋提升辊开设有出水孔。
优选的，曝气腔连通有第一出水管，曝气腔与除磷腔之间开设有过滤孔。
采用以上结构后，本发明相较于现有技术，具备以下优点：
本发明通过污水处理箱、除磷腔、提升筒、螺旋提升辊、出泥管、传动带、搅拌轴、搅拌叶片、斜齿轮组、鼓风机、转动杆、水轮筒和水轮，使除磷腔内产生的淤泥被排出污水处理箱外。
本发明通过曝气腔、出气头、出气管、出气分管、鼓风机、过滤孔和第一出水管，对曝气腔内的污水进行曝气，增加污水的含氧量。
（发明人：李骋; 韩彪; 张维维; 韦英洵; 卢显健; 周春华; 陈宁华; 李兰娟; 黄智海; 樊伊琳）
