申请日2021.02.05
公开日期2021.12.07
IPC分类C02F1/00;B01F1/00;B01F15/02;B01F7/18
摘要
本实用新型属于污水修复设备技术领域，尤其是一种水污染生态修复装置，针对目前向污水中加入药剂时，处于死水中的污水内的药剂很难进行分散溶解的问题，现提出如下方案，其包括箱体，所述箱体的顶部固定安装有漂浮板，所述箱体的顶部固定安装有导料箱，导料箱的顶部螺纹连接有盖板，所述箱体的两侧均固定安装有导管，导管的内壁上固定安装有隔离网，所述导管的内壁上固定安装有固定杆，两个固定杆上分别转动连接有第一转杆和第二转杆，箱体的一侧固定安装有电机。本实用新型操作简单，使用方便，能够使得药剂快速的在污水内进行分散，同时还能对污水进行间歇性加入药剂，使得药剂快速的与污水进行混合搅拌，便于人们使用。
权利要求

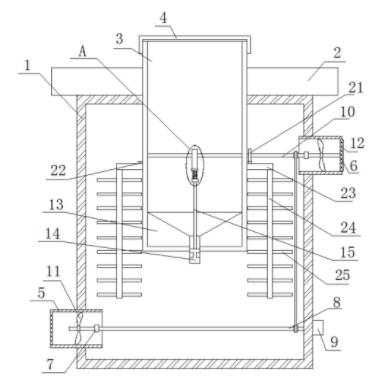

1.一种水污染生态修复装置，包括箱体(1)，其特征在于，所述箱体(1)的顶部固定安装有漂浮板(2)，所述箱体(1)的顶部固定安装有导料箱(3)，导料箱(3)的顶部螺纹连接有盖板(4)，所述箱体(1)的两侧均固定安装有导管(5)，导管(5)的内壁上固定安装有隔离网(6)，所述导管(5)的内壁上固定安装有固定杆(7)，两个固定杆(7)上分别转动连接有第一转杆(8)和第二转杆(10)，所述箱体(1)的一侧固定安装有电机(9)，电机(9)的输出轴与第一转杆(8)固定连接，所述第一转杆(8)与第二转杆(10)上均固定安装有螺旋叶片(11)，螺旋叶片(11)与对应的导管(5)相互配合，且第一转杆(8)与第二转杆(10)传动连接，所述第二转杆(10)与导料箱(3)转动连接，所述导料箱(3)的内壁上固定安装有定位杆(16)，定位杆(16)上滑动连接有推杆(15)，推杆(15)与第二转杆(10)传动连接，所述导料箱(3)的底部内壁上固定安装有导料板(13)，导料板(13)的底部开设有通孔，推杆(15)的底端固定安装有移动板(14)，移动板(14)与通孔相互贴合，所述导料箱(3)上转动连接有转环(23)，转环(23)的底部固定安装有两个对称设置的连接杆(24)，连接杆(24)上固定安装有多个搅拌棒(25)，所述第二转杆(10)的一端固定安装有刮板(12)，刮板(12)与对应的隔离网(6)相互配合。
2.根据权利要求1所述的一种水污染生态修复装置，其特征在于，所述第一转杆(8)上固定套设有第一皮带轮，第二转杆(10)上固定套设有第二皮带轮，第一皮带轮与第二皮带轮上传动连接有同一个皮带。
3.根据权利要求1所述的一种水污染生态修复装置，其特征在于，所述第二转杆(10)上固定安装有齿轮(21)，转环(23)的顶部固定安装有环形齿条(22)，齿轮(21)与环形齿条(22)相互啮合。
4.根据权利要求1所述的一种水污染生态修复装置，其特征在于，所述第二转杆(10)上固定安装有凸轮(17)，推杆(15)的顶端固定安装有顶板(18)，顶板(18)的底部固定安装有复位弹簧(19)，复位弹簧(19)与定位杆(16)固定连接。
5.根据权利要求1所述的一种水污染生态修复装置，其特征在于，所述移动板(14)的两侧均开设有凹槽(20)，凹槽(20)与通孔相互配合。
说明书
一种水污染生态修复装置
技术领域
本实用新型涉及污水修复设备技术领域，尤其涉及一种水污染生态修复装置。
背景技术
随着社会的发展，水污染日益严重，水污染生态修复极其重要。水污染生态修复是指利用物理的、化学的、生物的和生态的方法减少水环境中有毒有害物质的浓度或使其完全无害化，使污染了的水体能恢复水体功能。污水包括生活污水和工业污水，根据污水的内含组分，具有不同的污水处理工艺，在很多时候，需要向污水中加入化学药剂，以使得污水中的一些化学组分反应。
目前向污水中加入药剂时，处于死水中的污水内的药剂很难进行分散溶解，所以我们提出一种水污染生态修复装置。
实用新型内容
本实用新型的目的是为了解决目前向污水中加入药剂时，处于死水中的污水内的药剂很难进行分散溶解的缺点，而提出的一种水污染生态修复装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水污染生态修复装置，包括箱体，所述箱体的顶部固定安装有漂浮板，所述箱体的顶部固定安装有导料箱，导料箱的顶部螺纹连接有盖板，所述箱体的两侧均固定安装有导管，导管的内壁上固定安装有隔离网，所述导管的内壁上固定安装有固定杆，两个固定杆上分别转动连接有第一转杆和第二转杆，所述箱体的一侧固定安装有电机，电机的输出轴与第一转杆固定连接，所述第一转杆与第二转杆上均固定安装有螺旋叶片，螺旋叶片与对应的导管相互配合，且第一转杆与第二转杆传动连接，所述第二转杆与导料箱转动连接，所述导料箱的内壁上固定安装有定位杆，定位杆上滑动连接有推杆，推杆与第二转杆传动连接，所述导料箱的底部内壁上固定安装有导料板，导料板的底部开设有通孔，推杆的底端固定安装有移动板，移动板与通孔相互贴合，所述导料箱上转动连接有转环，转环的底部固定安装有两个对称设置的连接杆，连接杆上固定安装有多个搅拌棒，所述第二转杆的一端固定安装有刮板，刮板与对应的隔离网相互配合。
优选的，所述第一转杆上固定套设有第一皮带轮，第二转杆上固定套设有第二皮带轮，第一皮带轮与第二皮带轮上传动连接有同一个皮带，转动的第一转杆能够通过第一皮带轮、第二皮带轮和皮带的传动连接带动第二转杆进行转动。
优选的，所述第二转杆上固定安装有齿轮，转环的顶部固定安装有环形齿条，齿轮与环形齿条相互啮合，转动的第二转杆能够通过齿轮与环形齿条的相互啮合带动转环进行转动。
优选的，所述第二转杆上固定安装有凸轮，推杆的顶端固定安装有顶板，顶板的底部固定安装有复位弹簧，复位弹簧与定位杆固定连接，转动的第二转杆能够通过凸轮与顶板的相互配合带动推杆上下移动。
优选的，所述移动板的两侧均开设有凹槽，凹槽与通孔相互配合，凹槽能够对导料箱内的物料进行导出。
与现有技术相比，本实用新型的优点在于：
(1)本方案由于设置了凸轮与顶板的相互配合，且复位弹簧的设置，使得转动的第二转杆能够带动推杆上下移动，进而能够带动移动板上下移动；
(2)由于齿轮与环形齿条的相互啮合，且转环与导料箱的转动连接，使得转动的第二转杆能够带动转环进行转动，进而能够带动搅拌棒对箱体内进行搅拌。
本实用新型操作简单，使用方便，能够使得药剂快速的在污水内进行分散，同时还能对污水进行间歇性加入药剂，使得药剂快速的与污水进行混合搅拌，便于人们使用。
（发明人：高圆圆）
