公布日：2022.01.04
申请日：2021.11.17
分类号：C02F3/12(2006.01)I;C02F3/22(2006.01)I
摘要
本发明提供了一种提高颗粒污泥强度的装置及方法，它包括上下流反复循环气提反应装置和曝气泵；所述上下流反复循环气提反应装置内部设置有多块隔离板；所述上下流反复循环气提反应装置内部设置有曝气头；所述上下流反复循环气提反应装置内部设置有监测单元，所述监控单元监测上下流反复循环气提反应装置中混合液参数。采用曝气控制方式控制上下流反复循环气提反应装置内部流速，实现流速调节目的，操作管理方便，进而有效的提高颗粒污泥强度。
权利要求书

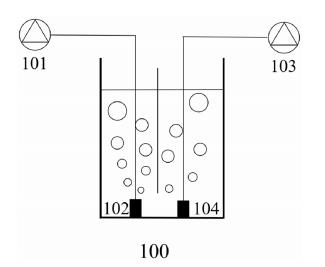

1.一种提高颗粒污泥强度的装置，其特征在于：它包括上下流反复循环气提反应装置（100）和曝气泵；所述上下流反复循环气提反应装置（100）内部设置有多块隔离板；所述上下流反复循环气提反应装置（100）内部设置有曝气头；所述上下流反复循环气提反应装置（100）内部设置有监测单元，所述监控单元监测上下流反复循环气提反应装置中混合液参数。
2.根据权利要求1所述一种提高颗粒污泥强度的装置，其特征在于：所述隔离板呈矩形结构；隔离板均分上下流反复循环气提反应装置（100）内部空间，且奇数位隔离板底部与反应装置内底端固定相连；偶数位隔离板底高于反应装置内底部2~4cm。
3.根据权利要求2所述一种提高颗粒污泥强度的装置，其特征在于：所述隔离板将反应装置分为4~8个隔间。
4.根据权利要求1所述一种提高颗粒污泥强度的装置，其特征在于：所述曝气头的进气端与曝气泵连接；曝气头设置于反应装置底部。
5.根据权利要求4所述一种提高颗粒污泥强度的装置，其特征在于：所述曝气头设置个数与反应装置隔间数量比为1:2~1:4之间。
6.根据权利要求1所述一种提高颗粒污泥强度的装置，其特征在于：所述监控单元采用溶解氧探头，用于监测上下流反复循环气提反应装置内混合液的溶解氧量。
7.根据权利要求1所述一种提高颗粒污泥强度的装置，其特征在于：所述曝气泵能够通过调节频率控制曝气量大小。
8.采用权利要求1~7任意一项所述提高颗粒污泥强度的装置进行颗粒污泥强度提高的方法，其特征在于，包括以下步骤：步骤一：将含有颗粒污泥的活性污泥放置于上下流反复循环气提反应装置（100）；步骤二：开启曝气泵，使内部污泥呈上下循环流态运行；步骤三：根据反应装置内部污泥状态，调节曝气泵频率，使内部溶解氧状态适合活性污泥。
9.根据权利要求8所述提高颗粒污泥强度的装置进行颗粒污泥强度提高的方法，其特征在于：污泥浓度设置范围为3000~6000mg/L；污泥颗粒流速范围为0.04~0.25m/s；污泥流态呈上下流动，在反应装置内部形成一个循环。
10.根据权利要求8所述提高颗粒污泥强度的装置进行颗粒污泥强度提高的方法，其特征在于：所述步骤一中活性污泥中颗粒污泥粒径应大于200μm；所述步骤二中活性污泥内部一般流速为0.04m/s~0.3m/s之间；所述步骤三中上下流反复循环气提反应装置中溶解氧控制应根据具体的活性污泥反应状态而定，具体取值介于：0.2~3mg/L。
发明内容
为解决以上技术问题，本发明提供一种提高颗粒污泥强度的装置及方法，采用曝气控制方式控制上下流反复循环气提反应装置内部流速，实现流速调节目的，操作管理方便，进而有效的提高颗粒污泥强度。
为了实现上述的技术特征，本发明的目的是这样实现的：一种提高颗粒污泥强度的装置，它包括上下流反复循环气提反应装置和曝气泵；
所述上下流反复循环气提反应装置内部设置有多块隔离板；
所述上下流反复循环气提反应装置内部设置有曝气头；
所述上下流反复循环气提反应装置内部设置有监测单元，所述监控单元监测上下流反复循环气提反应装置中混合液参数。
所述隔离板呈矩形结构；隔离板均分上下流反复循环气提反应装置内部空间，且奇数位隔离板底部与反应装置内底端固定相连；偶数位隔离板底高于反应装置内底部2～4cm。
所述隔离板将反应装置分为4~8个隔间。
所述曝气头的进气端与曝气泵连接；曝气头设置于反应装置底部。
所述曝气头设置个数与反应装置隔间数量比为1:2～1:4之间。
所述监控单元采用溶解氧探头，用于监测上下流反复循环气提反应装置内混合液的溶解氧量。
所述曝气泵能够通过调节频率控制曝气量大小。
采用提高颗粒污泥强度的装置进行颗粒污泥强度提高的方法，包括以下步骤：
步骤一：将含有颗粒污泥的活性污泥放置于上下流反复循环气提反应装置；
步骤二：开启曝气泵，使内部污泥呈上下循环流态运行；
步骤三：根据反应装置内部污泥状态，调节曝气泵频率，使内部溶解氧状态适合活性污泥。
污泥浓度设置范围为3000～6000mg/L；
污泥颗粒流速范围为0.04～0.25m/s；
污泥流态呈上下流动，在反应装置内部形成一个循环。
所述步骤一中活性污泥中颗粒污泥粒径应大于200μm；
所述步骤二中活性污泥内部一般流速为0.04m/s～0.3m/s之间；
所述步骤三中上下流反复循环气提反应装置中溶解氧控制应根据具体的活性污泥反应状态而定，具体取值介于：0.2～3mg/L。
基于上述技术方案可知，本发明的基于上下流反复循环气提反应装置的提高颗粒污泥强度系统及方法相对于现有技术至少具有以下优势：
1、本系统采用曝气控制方式控制上下流反复循环气提反应装置内部流速，实现流速调节目的，操作管理方便。
2、在同等高度反应装置中，上下流反复循环气提反应装置具有较高的高径比。
3、采用可调频曝气泵控制曝气量，溶解氧电极监测上下流反复循环气提反应装置内部溶解氧浓度，以此满足不同生化反应需氧量要求。
（发明人：陈彦霖;柳蒙蒙;淦方茂;周小国;陈文然;高菲;丁一凡;米荣熙;惠二青）
