公布日：2022.01.07
申请日：2021.10.14
分类号：C02F3/20(2006.01)I;C02F3/12(2006.01)I;C02F103/30(2006.01)N
摘要
本发明涉及溶氧处理技术领域，尤其是一种印染污水集成式超效溶氧处理反应器，生化好氧装备的内腔中安装有超微细孔溶气释放器，超微细孔溶气释放器的表面上设有若干超细微孔；生化好氧装备由若干单个罐体连续串联组成，每个罐体上的下部均设有进气管，进气管上安装有超微细孔溶气释放器，每个罐体的顶部开设有进水口和出水口，进水口内插入伸入罐体内腔中的进水管，该进水管的下端靠近罐体的内腔底面，相邻罐体之间的出水口与进水管连接。提高50％以上的溶氧效率，减少好氧生化系统50％的耗电，消化减少一半的生化污泥量，以减少对环境的二次污染；由于为高塔组合，占地面积仅为常规的三分之一左右，污染物消化更彻底，降低排放的污染物。
权利要求书

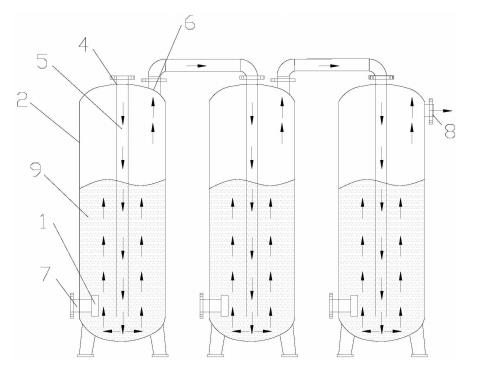

1.一种印染污水集成式超效溶氧处理反应器，其特征在于：包括超微细孔溶气释放器(1)和生化好氧装备(2)，所述的生化好氧装备(2)的内腔中安装有超微细孔溶气释放器(1)，超微细孔溶气释放器(1)的表面上设有若干超细微孔(3)；所述生化好氧装备(2)由若干单个罐体连续串联组成，每个罐体上的下部均设有进气管(7)，进气管(7)上安装有超微细孔溶气释放器(1)，每个罐体的顶部开设有进水口(5)和出水口(6)，进水口(5)内插入伸入罐体内腔中的进水管(4)，该进水管(4)的下端靠近罐体的内腔底面，相邻罐体之间的出水口(6)与进水管(4)连接。
2.如权利要求1所述的一种印染污水集成式超效溶氧处理反应器，其特征在于：所述的超细微孔(3)的孔径小于0.2um。
3.如权利要求1所述的一种印染污水集成式超效溶氧处理反应器，其特征在于：所述的超微细孔溶气释放器(1)为超微细的溶气释放材料、陶瓷、天然橡胶以及PVDF材料混合组成的超微孔溶气释放器。
4.如权利要求1所述的一种印染污水集成式超效溶氧处理反应器，其特征在于：所述的超微孔溶气释放器(1)为矩形、圆形、帘形或多边形。
5.如权利要求1所述的一种印染污水集成式超效溶氧处理反应器，其特征在于：所述的生化好氧装备(2)中末端罐体上还设有出水管(8)。
发明内容
本发明要解决的技术问题是：提供一种集成式用于提高印染污水溶氧效率的装置；可成倍增加氧的利用效率，又能多级转化氧促进水微生物的吸收消化利用，减少供氧中的无效耗氧，提高污水处理效率，降低能耗的印染污水集成式超效溶氧处理反应器。
本发明解决其技术问题所采用的技术方案是：一种印染污水集成式超效溶氧处理反应器，包括超微细孔溶气释放器和生化好氧装备，所述的生化好氧装备的内腔中安装有超微细孔溶气释放器，超微细孔溶气释放器的表面上设有若干超细微孔；生化好氧装备由若干单个罐体连续串联组成，每个罐体上的下部均设有进气管，进气管上安装有超微细孔溶气释放器，每个罐体的顶部开设有进水口和出水口，进水口内插入伸入罐体内腔中的进水管，该进水管的下端靠近罐体的内腔底面，相邻罐体之间的出水口与进水管连接。
进一步的，超细微孔的孔径小于0.2um。
进一步的，超微细孔溶气释放器为超微细的溶气释放材料、陶瓷、天然橡胶以及PVDF材料混合组成的超微孔溶气释放器。
进一步的，超微孔溶气释放器为矩形、圆形、帘形或多边形。
进一步的，生化好氧装备中末端罐体上还设有出水管。
本发明的有益效果是：
1、提高50％以上的溶氧效率，减少好氧生化系统50％的耗电，节省一半以上的好氧池电量；
2、由于为接触氧化膜法工艺和活性污泥工艺结合，把脱入水体的微小泥膜为活性污泥菌群的载体，由于整体供氧和消化能力的提高，在后级形成内源消化的空间容器，目的是消化减少一半的生化污泥量，以减少对环境的二次污染；
3、由于为高塔组合，占地面积仅为常规的三分之一左右，本发明目标是节省一半以上的污水处理设施占地使用面积；
4、污染物消化更彻底，比常规工艺提高30％以上的生化效率，降低排放的污染物。
（发明人：李春放）
